1 案例說明

1. 設置網關采集環保212設備數據
2. 把采集的數據轉成HJ212從站協議轉發給其他系統。

2 VFBOX網關工作原理
VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。
網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

3 準備工作

1. 仰科網關。支持采集環保HJ212設備數據，HJ212從站協議轉發。
2. 電腦。IP設置成192.168.1.198，和網關在同一個網段。
3. 網線、12V電源。

4 電腦上采集環保HJ212設備的數據

1. 前往上海仰科網站onker.cn，點擊 下載中心。在其他測試工具中找到TCP調試工具

2. 將環保儀IP設置為與電腦IP同一網段
3. 在環保儀設置中，將數據發送至電腦IP和指定的端口（如10212）。打開調試工具，填入指定的端口，點擊偵聽。

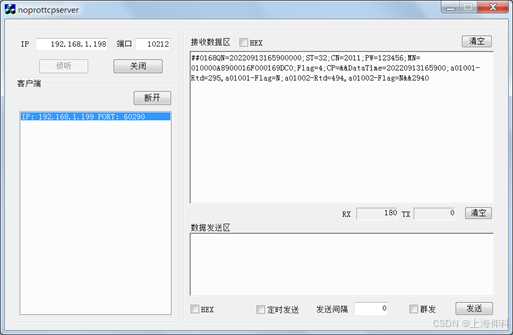

4. 關閉防火墻以及殺毒軟件，點擊偵聽，等待一會，就可以看到采集到的數據。如果沒有接收到這些類似的數據，則聯系環保設備廠家，詢問如何配置環保設備輸出數據。


數據示例如下：
數據類型 數據舉例
實時數據 ##0457QN=20210320163113904;ST=32;CN=2011;PW=123456;MN=81733553213013;Flag=4;CP=&&DataTime=20210320013500;w00000-Rtd=181.682,w00000-Flag=N;w21001-SampleTime=20210320005400,w21001-Rtd=45.160,w21001-Flag=N;w21011-SampleTime=20210320013500,w21011-Rtd=1.970,w21011-Flag=N;w21003-SampleTime=20210320013500,w21003-Rtd=53.131,w21003-Flag=N;w01018-SampleTime=20210320013500,w01018-Rtd=194.200,w01018-Flag=N;w01001-SampleTime=20210320013506,w01001-Rtd=7.500,w01001-Flag=N&&8F81
平均數據 ##0631ST=31;CN=2061;QN=20210906110000767;PW=123456;MN=41132102FNY329;Flag=1;CP=&&DataTime=20210906110000;01-Avg=2.78,01-Flag=N,01-ZsAvg=5.68,01-Min=2.50,01-Max=3.06,01-ZsMin=4.86,01-ZsMax=7.61;02-Avg=44.23,02-Flag=N,02-ZsAvg=89.25,02-Min=29.71,02-Max=65.64,02-ZsMin=71.73,02-ZsMax=140.96;S01-Avg=19.52,S01-Flag=N,
平均數據 ##0596QN=20210320163118367;ST=32;CN=2051;PW=123456;MN=81733553213013;Flag=4;CP=&&DataTime=20210320160000;w00000-Cou=176.923,w00000-Min=292.286,w00000-Avg=294.872,w00000-Max=297.287,w00000-Flag=N;w21001-Cou=8.151,w21001-Min=46.070,w21001-Avg=46.070,w21001-Max=46.070,w21001-Flag=N;w21011-Cou=0.392,w21011-Min=2.214,w21011-Avg=2.214,w21011-Max=2.214,w21011-Flag=N;

分析上面的數據，確認數據地址。如果采集CN=2011數據包的值，則地址是：w00000-Rtd，w01018-Rtd。
如果要采集非CN=2011的數據包的值，則需要加上CN值。如采集CN=2051數據包的值，地址是w00000-Avg,2051。如采集CN=2061數據包的值，地址是01-ZsAvg,2061。

5 配置網關參數

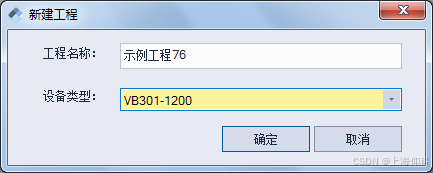

1. 安裝VFBOX Studio軟件。打開軟件后，點擊“新建工程”，設備類型選擇實際網關的型號。可查看網關背面標簽。可選的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

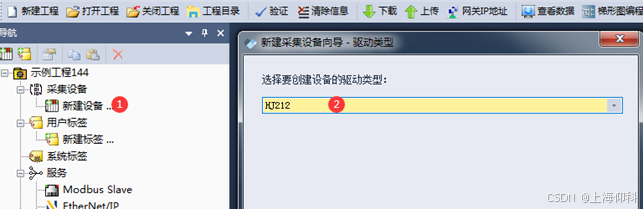

2. 點擊“新建設備”，驅動類型選擇如下：

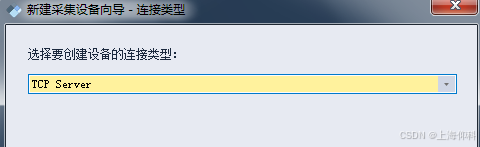

3. 連接類型選擇“TCP Server”

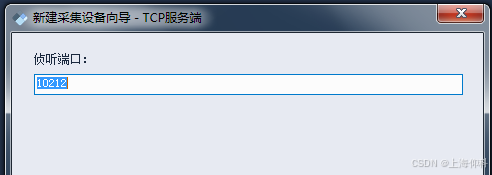

4. 輸入網關偵聽的端口。此端口和環保設備上發送的目標端口保持一致。

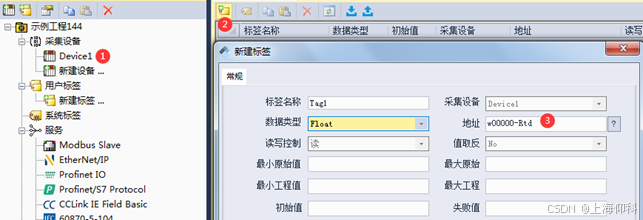

5. 新建要采集的數據，在“地址”處輸入上面獲取到的數據名稱。采集CN=2011數據包數據，配置如下。注意CN，點位名稱的對應方式。

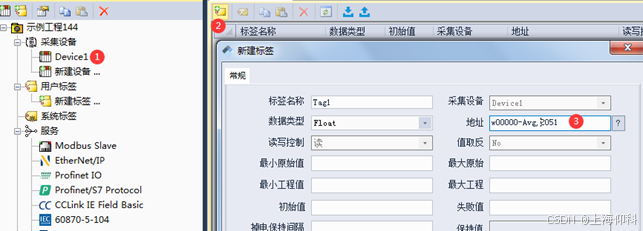

6. 采集CN=2051的數據


7. 采集CN=2061的數據


9. 配置完成后點擊菜單“下載”，把工程下載到網關里。

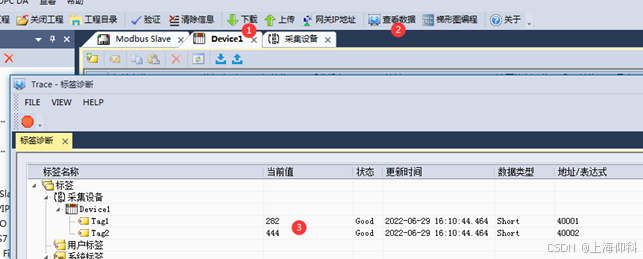

10. 點擊菜單“查看數據”，查看網關采集到的數據。對比一下當前值，“狀態”顯示Good，更新時間為當前時間就代表采集到了數據。


6 用HJ212協議轉發數據

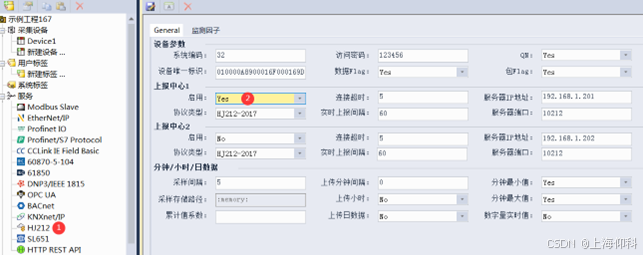

1. 到菜單“服務”下，點擊HJ212，啟用HJ212服務。網關可以上報到兩個中心。如果只上報一個，則啟用一個即可。


選項 說明
系統編碼ST 環保平臺提供
訪問密碼PW 環保平臺提供。如果沒有，則設置為空。
設備唯一標示MN 環保平臺提供
QN，數據Flag，報Flag 環保平臺如果不需要這些參數，則設置為No。沒有特殊說明，使用默認Yes即可。
實時命令編碼 使用默認2011
連接超時 默認5秒。網關5秒內不能和中心建立連接，會重新嘗試建立連接。
服務器IP地址
服務器端口 環保平臺的IP和端口
協議類型 一般選擇HJ212-2007
實時上報間隔 默認60秒。網關每隔60秒上報一次實時數據。

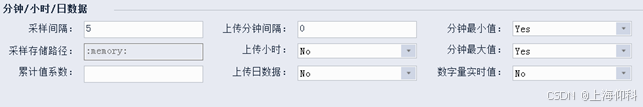

“分鐘/小時/日數據”是發送相應的分鐘，小時，日數據給環保平臺。此功能為選配功能，標準網關不包含此功能，如有需要，請聯系客服開通。
選項 說明
采集間隔 默認5秒。網關采集外部設備數據的間隔。
上傳分鐘間隔 單位：分鐘。
上報分鐘數據的間隔。
上傳小時 設置成Yes，則上報小時數據。
上傳日數據 設置成Yes，則上傳日數據
分鐘最大值
分鐘最小值 設置成Yes，則上報這兩個數據
數字量實時值 設置成Yes，則對數字量不做平均計算，上報實時值。
累積值系數 數據放大的倍數。如填寫10，則上報的值都放大10倍。

7 212功能測試

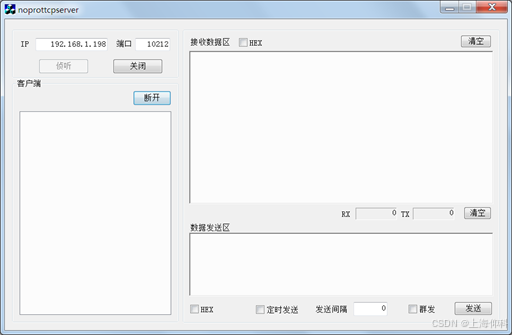

1. 在電腦上打開測試軟件。把電腦的IP地址配置成192.168.1.198，并把IP配置成電腦的IP地址，端口填寫10212，然后點擊偵聽。

2. 配置網關參數如下：

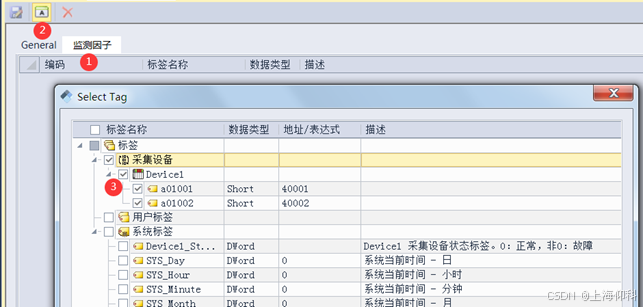

3. 把要上傳的數據添加到“檢測因子”下面。

4. 配置完成后，點擊下載，把工程下載到網關中。
5. 關閉電腦上的防火墻和殺毒軟件。

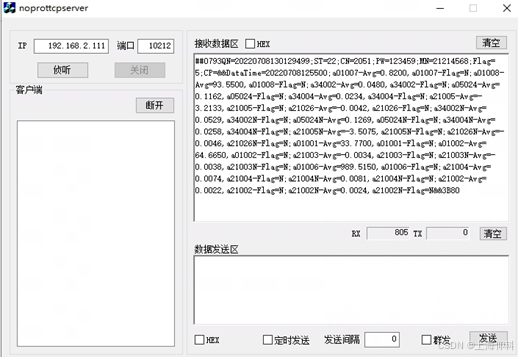

6. 等待一段時間后，軟件會收到網關發送上來的數據。


8 其他事項

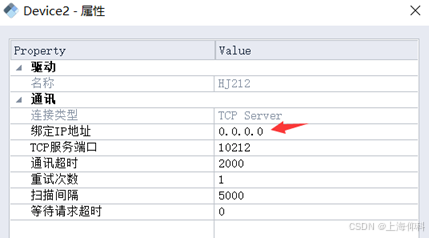

1. 不要修改“綁定IP地址”，使用默認即可。
2.

9 案例總結
使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1. 不需要修改設備里的程序。
2. 不影響設備原有的工作方式和功能。
3. 只需要簡單的配置就可以實現功能需求。
4. 設備長期穩定工作。
5. 網關運行架構如下
