概述
AD9177 是一款高度集成的套件，具有四個 16 位、12 GSPS 最大采樣率、RF 數模轉換器 (DAC) 內核，支持多達八個基帶通道。該套件非常適合需要寬帶 DAC 來處理寬瞬時帶寬信號的應用。該套件具有 8 通道、24.75 Gbps JESD204C 或 15.5 Gbps JESD204B 數據接收器 (JRx) 端口、片內時鐘乘法器和數字信號處理 (DSP) 數據通路，能夠處理寬帶或多頻帶的復雜信號，直接到射頻應用、相控陣雷達系統和電子戰應用。可以繞過 DSP 數據路徑以允許數據接收器端口和 DAC 內核之間的直接連接。

對于直接數字頻率合成器 (DDS) 應用，AD9177 可以在沒有數據接收器端口的情況下運行，以生成多個不同頻率的正弦波信號音。四個過程數字上變頻器 (DUC) 中，每個的主要數控振蕩器 (NCO) 模塊都包含一個 48 位 NCO 和一組 31 個 32 位 NCO，每個 NCO 都有一個獨立的相位累加器。類似地，每個過程中的主 NCO 模塊和接收數據路徑中的精細數字下變頻器 (DDC) 包含一組 16 個 48 位 NCO，它們可以循環到發送數據路徑中，以便在過程 DUC 和 DAC 輸出之前進行處理。結合用于跳頻的通用輸入/輸出 (GPIO) 控制、可預配置的配置文件選擇以及使用 SYSREF 輸入端口將 NCO 同步到通用觸發器的能力，該組允許在多個套件同步或在操作期間連續調整 NCO 頻率的應用中的相位相干快速跳頻 (FFH)。
數據表：*附件：AD9177具有寬帶信道選擇器的四路、16位、12 GSPS RF DAC技術手冊.pdf

應用

• 無線通信基礎設施
• 微波點對點、E 頻段和 5G 毫米波
• 寬帶通信系統
• DOCSIS 3.1 和 4.0 CMTS
• 相控陣雷達與電子戰
• 電子測試和測量系統

特性

• 靈活的可重新配置通用平臺設計
  • 4 個 DAC 內核連接到各種 DSP 和旁路數據路徑
  • 支持單頻段、雙頻段和多頻段
  • 數據路徑和 DSP 模塊可完全繞過
  • 具有多芯片同步功能的片內 PLL
    • 片外 PLL 的外部 RFLK 輸入選項
• 最大 DAC 采樣率高達 12 GSPS
• 使用 JESD204C 的最大數據速率高達 12 GSPS
• 可用的模擬帶寬高達 8 GHz
• 12 GSPS 時的 DAC 交流性能
• 滿量程輸出電流范圍：6.43 mA 至 37.75 mA
• 雙信號音 IMD3（每個音調 ?7 dBFS）：?78.9 dBc
• 3.7 GHz 時，NSD，單信號音：?155.1 dBc/Hz
• 3.7 GHz 時，SFDR，單信號音：?70 dBc
• 多種數字特性
• 可選的插值濾波器
• 可配置或可旁路的 DUC
• 8 個細調復數 DUC 和 4 個粗調復數 DUC
• 每個 DUC/DDC 48 位
• 可選擇旁路細調和粗調 DUC
• 每個數據路徑的可編程延遲
• 發射 DPD 支持
  • 細調 DUC 通道增益控制和延遲調整
• 輔助特性
• 直接數字合成和快速跳頻
• 低延遲環回模式（接收數據路徑 NCO 輸出可以路由到發送數據路徑）
• 功率放大器下游保護電路
• 片內溫度監控單元
• 靈活的 GPIO 引腳
• TDD 節能選項
• SERDES JESD204B/JESD204C 接口
• 8 通道 JESD204B/C 接收器 (JRx)
• JESD204B 與最大 15.5 Gbps 的通道速率兼容
• JESD204C 與最大 24.75 Gbps 的通道速率兼容
• 支持實數或復數數字數據（8、12、16 或 24 位）
• 15毫米×15毫米、324 球 BGA，間距 0.8 毫米
  框圖

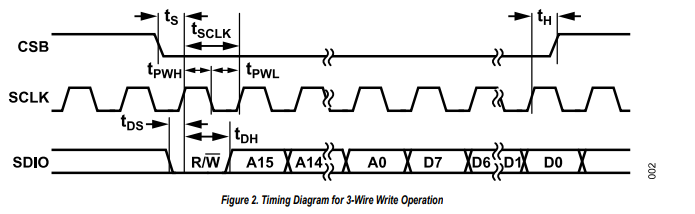

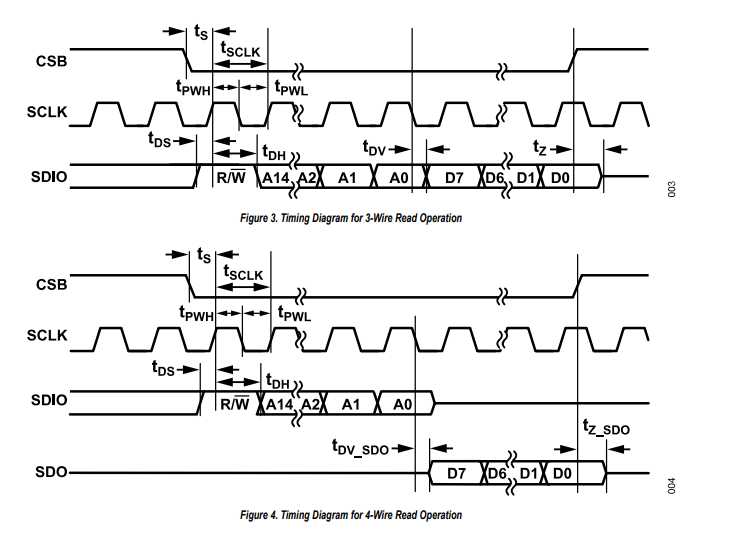

時序圖

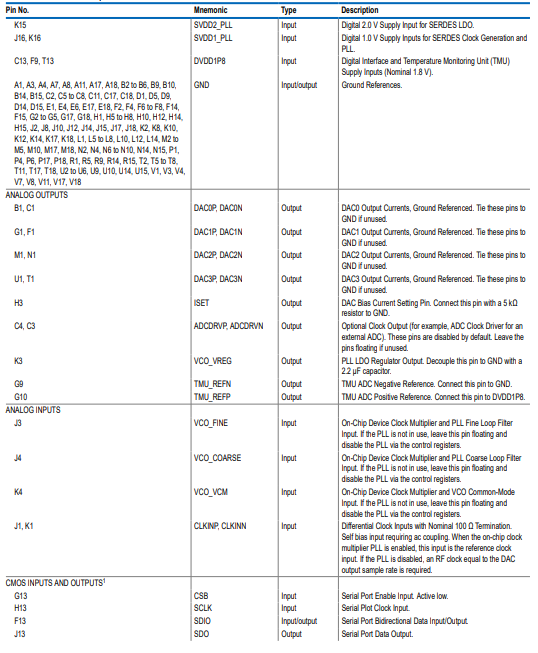

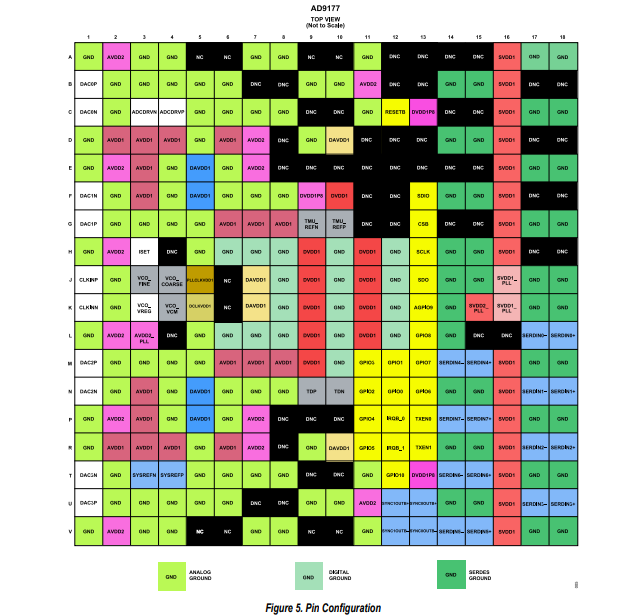

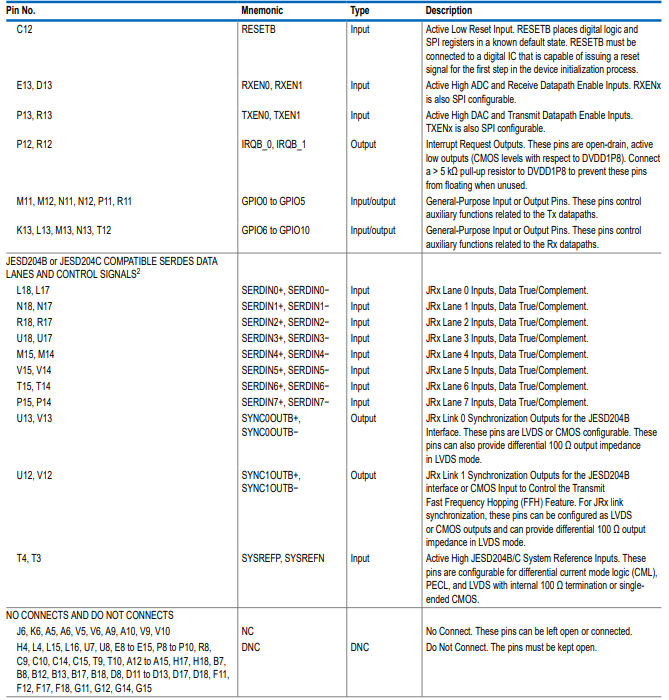

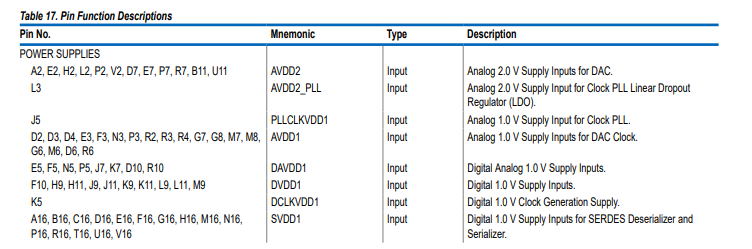

引腳配置描述

工作原理

AD9177是一款高度集成的28納米射頻數模轉換器（RF DAC），具有四個16位、12GSPS（每秒十億次采樣）的DAC內核 。DAC內核基于電流分段架構，可提供6.43毫安至37.75毫安的差分輸出電流，且具備可調節的裕度。

片上時鐘乘法器可用于合成射頻DAC和ADC時鐘，或者也可使用外部時鐘。靈活的發送數字信號處理（TX DSP）路徑能夠對所需的中頻（IF）和射頻（RF）信號進行上采樣，從而降低所需的接口數據速率，并能與系統帶寬要求精準匹配。通道化數據路徑支持高效的數據傳輸，適用于多頻段應用，最多可支持八個獨特的射頻頻段。

主數字信號處理（DSP）路徑具有對稱性，包含四個粗粒度數字上變頻器（DUC）模塊以及八個細粒度DUC模塊。通道化數據路徑中的DUC模塊包含多個插值級和一個48位數控振蕩器（NCO），該NCO支持整數或分數模式運行。每個NCO模塊都支持快速跳頻功能，并且可以通過通用輸入輸出（GPIO）進行控制。DUC模塊和數據路徑完全可旁路，以便實現奈奎斯特操作。

多種輔助DSP功能有助于增強系統集成度。數據路徑包括可調節的延遲線，以補償誤匹配通道中的延遲，這可能源于外部精細延遲。數據路徑還具備數字增益控制、數模轉換調整以及功率放大器（PA）預失真功能，以簡化多頻段發射器中的數字預失真（DPD）集成。數據路徑還具備一些特性，可在時分雙工（TDD）應用中降低功耗。所有輔助DSP功能均完全可旁路。

AD9177支持從額外的一組NCO模塊進行數字回環，這對于需要在系統校準期間將混頻器NCO移至中心頻率的應用而言至關重要，有助于維持數據相位一致性。

數據路徑上的數據格式可以是實型或復型（IQ），根據所選的JESD204B或JESD204C標準，分辨率可選8位、12位、16位和24位。

八通道JESD204發射器（JRx）端口可用于支持發送數據路徑上的高數據傳輸速率。JRx端口支持JESD204C標準下高達24.75 Gbps或JESD204B標準下高達15.5 Gbps的鏈路速率。JESD204數據鏈路層靈活，允許用戶根據需要調整通道數（或速率）以匹配目標鏈路吞吐量。外部對齊信號（SYSREF）可用于同步AD9177，以確保確定的延遲、NCO相位對齊以及多芯片同步。

片上熱管理單元（TMU）可用于測量芯片溫度，作為熱管理解決方案的一部分，以確保系統運行期間具有更好的熱穩定性。
