TLVx313-Q1 系列單通道和雙通道運算放大器兼具低功耗和高性能優勢。因此非常適合各種廣泛的 應用， 如信息娛樂、引擎控制單元、汽車照明等。該系列 具有 軌至軌輸入和輸出 (RRIO) 擺幅、低靜態電流（典型值：65μA）、高帶寬 (1MHz) 以及超低噪聲（1kHz 時為 26nV/√Hz）等特性，因此對于需要在成本與性能間實現良好平衡的各類電池供電型 應用 非常有吸引力。此外，該系列器件具有低輸入偏置電流，因此適用于 源阻抗高達兆歐級 的應用。

數據手冊：*附件：TLV313-Q1 汽車級、單路、5.5V、1MHz、RRIO運算放大器技術手冊.pdf

TLVx313-Q1 器件采用穩健耐用的設計，方便電路設計人員使用。這些器件在容性負載高達 100pF 的條件下具有單位增益穩定性，集成了 RFI/EMI 抑制濾波器，在過驅條件下無相位反轉，并具有高靜電放電 (ESD) 保護 (4kV HBM)。

這些器件經過優化，適合在低至 1.8V (±0.9V) 和高達 5.5V (±2.75V) 的電壓下工作，且額定的擴展工作溫度范圍為 –40°C 至 +125°C。

單通道 TLV313-Q1 器件采用 SC70-5 封裝。雙通道 TLV2313-Q1 器件采用 SOIC-8 (D) 和 VSSOP-8 (DGK) 封裝。

特性
? 符合汽車應用要求 要求
? 具有符合 AEC-Q100 標準的下列特性
– 器件溫度等級 1：–40°C 至 +125°C
的環境工作溫度范圍
– 器件 HBM ESD 分類等級 3A
– 器件 CDM ESD 分類等級 C6
? 面向成本敏感型系統的精密放大器
? 低 IQ：每通道 65μA
? 寬電源電壓：1.8V 至 5.5V
? 低噪聲：1kHz 時為 26nV/√Hz
? 增益帶寬：1MHz
? 軌到軌輸入/輸出
? 低輸入偏置電流：1pA
? 低失調電壓：0.75mV
? 單位增益穩定
? 內部射頻干擾 (RFI)/電磁干擾 (EMI) 濾波器

引腳功能和配置

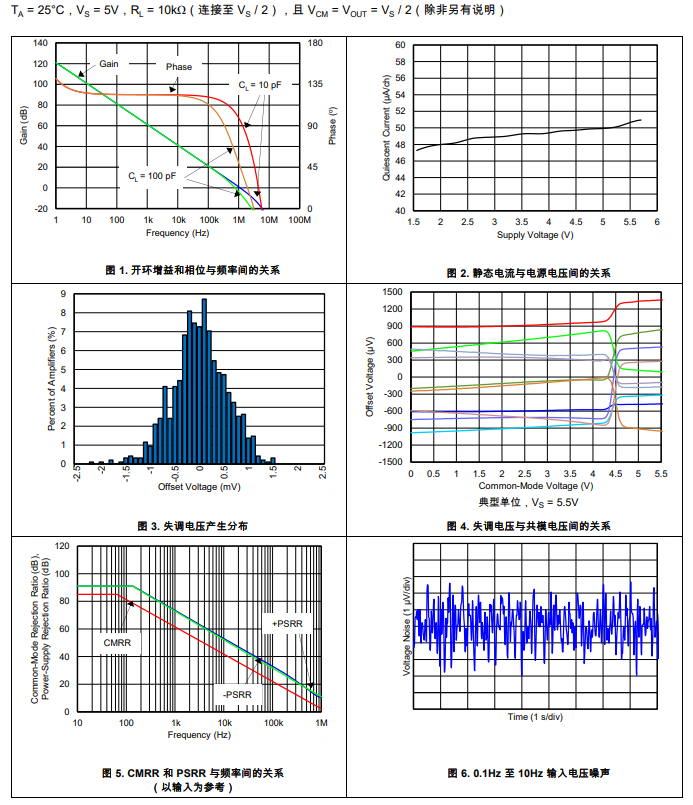

典型特性

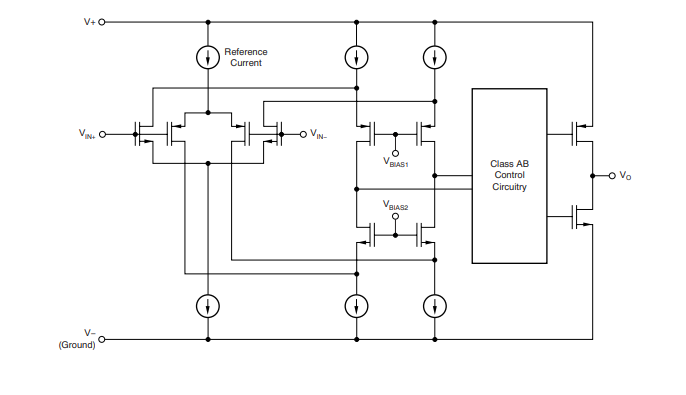

功能方框圖

應用
? 信息娛樂
? 引擎控制單元
? 汽車照明
? 低側感測
? 電池管理系統
? 無源安全性
? 電容式感測
? 燃油泵
