興達易控DP主站網關數據映射快速配置案例

在工業自動化的領域，不同通訊協議之間的轉換是常見的需求。特別是Profibus DP與Modbus-RTU這兩種廣泛應用于不同系統和設備的通訊協議，它們之間的數據轉換顯得尤為重要。本文將詳細探討興達易控Profibus DP主站轉Modbus-RTU網關（XD-MDPBm20）的數據映射原理，以便于理解其背后的技術邏輯和應用價值。

PROFIBUS DP和Modbus RTU雖然都是工業通訊領域中常用的協議，但它們的工作原理、數據封裝方式及應用領域存在顯著差異。PROFIBUS DP是基于令牌傳遞的現場總線標準，支持高速數據傳輸和實時控制，廣泛應用于自動化設備之間的高速數據交換；而Modbus RTU則是一種基于串行通信的主從協議，以其簡單、開放的特點在各類工業控制系統中得到廣泛應用。

在這樣的背景下，實現PROFIBUS DP主站到Modbus RTU網關的數據映射，意味著需要將PROFIBUS DP網絡中的數據格式、通信模式轉換為Modbus RTU能夠識別和處理的形式，同時也需要反向處理從Modbus RTU到PROFIBUS DP的數據流。這一過程的核心在于如何準確、高效地完成數據映射，確保信息的無損傳遞和系統間協同作業的流暢進行。

下面是具體操作步驟

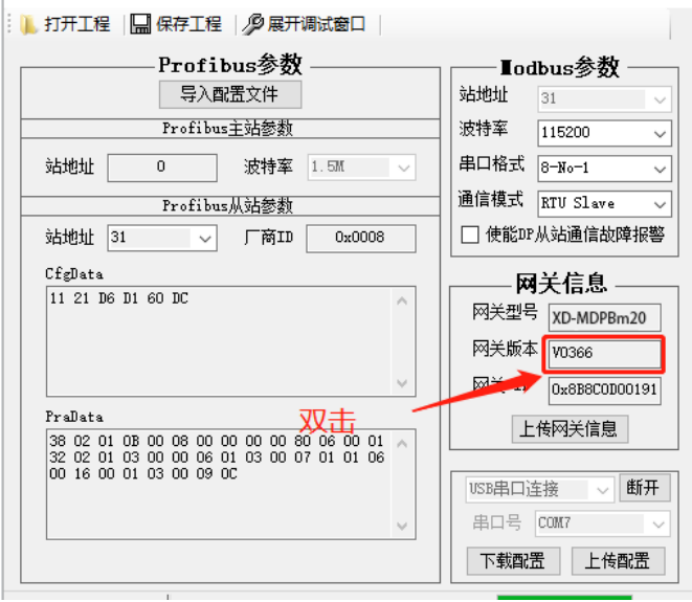

1、數據映射功能默認是關閉的，需雙擊網關版本打開此功能。

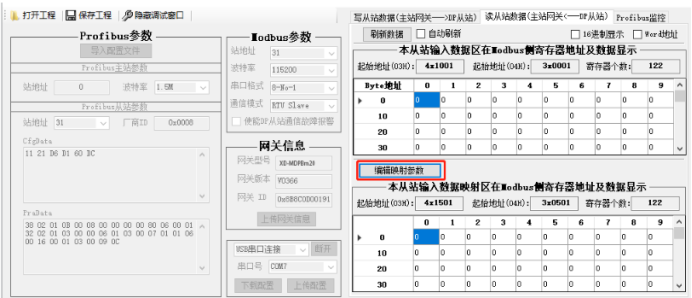

2、單擊“編輯映射參數”按鈕，顯示映射參數設置界面

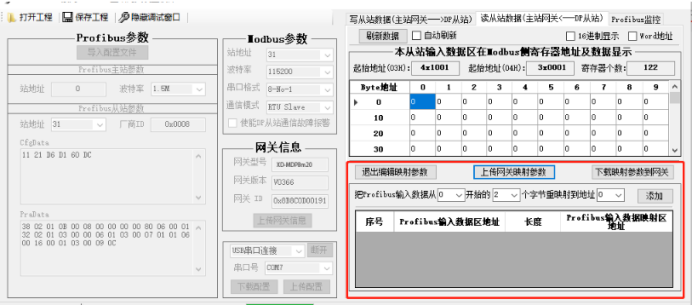

3、單擊“上傳網關映射參數”按鈕，如果網關內已有參數會顯示出來，如果沒有則顯示為空。

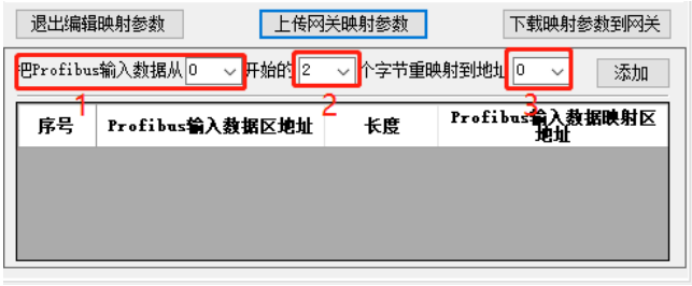

4、共3個映射參數：profibus數據區的字節地址、字節個數、映射后數據區的字節地址。可添加多組映射參數，最多80組。

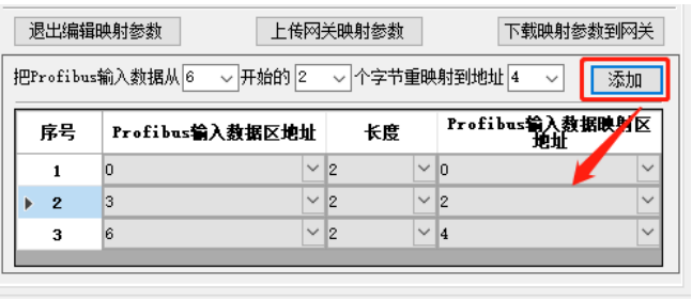

5、編輯好單擊按鈕“添加”將其增加到映射表。

6、添加到列表中的參數，可以通過雙擊相應的參數再次編輯。

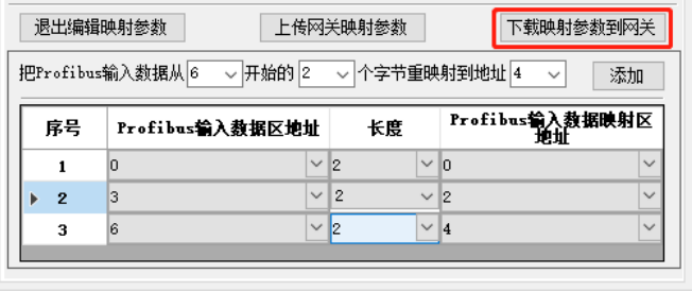

7、編輯完成后需單擊“下載映射參數到網關”存儲參數，否則參數并不起作用，并且斷電后丟失。映射參數下載網關后需要重啟網關使參數生效。

通過精心設計的數據映射機制，Profibus DP主站轉Modbus-RTU網關能夠有效地橋接兩種不同的通訊環境，促進設備間的無縫通信。這不僅為工業自動化系統的集成提供了靈活性，也為未來的技術升級和擴展打下了堅實的基礎。隨著工業4.0時代的到來，此類跨協議通信解決方案的重要性將會日益凸顯。
