興達易控Profibus DP主站轉modbusRTU網關如何監控數據

在工業自動化領域，興達易控Profibus DP主站轉Modbus RTU網關作為一種關鍵的通信設備，發揮著連接不同通信協議系統的核心作用。該網關通過將Profibus DP主站的信號轉換為Modbus協議，實現了設備之間的高效數據交換和控制功能。

1、因為狀態字節的存在，在數據轉換到modbus端后，不能以modbus寄存器為單位對數據進行直接解析。所以需要將數據重新映射，只保留有效的4個字節數據。

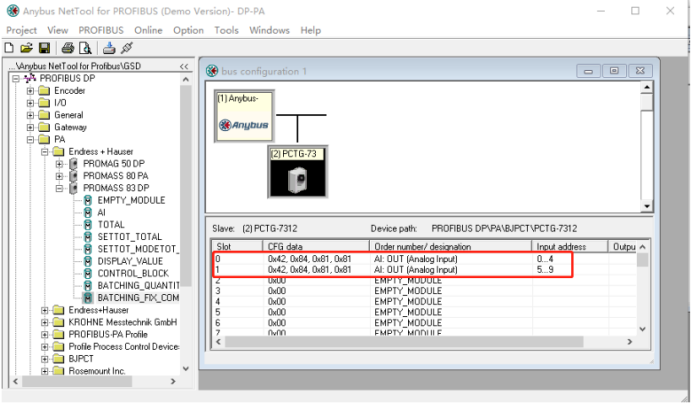

下面的組態中添加了兩個AI

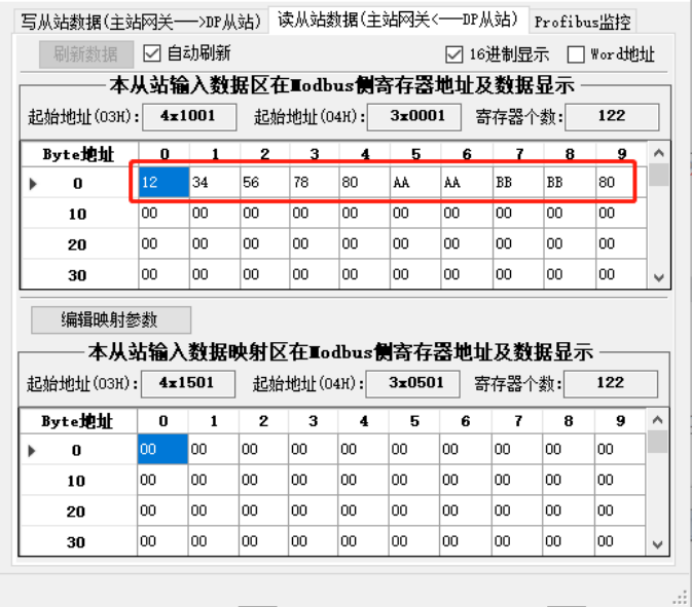

2、未映射前，Profibus主站輸入數據為

3、通過Modbus主站讀數據（Modbus寄存器地址為3x0001）

4、其中第一個AI的狀態字節和第二個AI的第一個數據字節組合成了一個Modbus寄存器，造成不能方便解析第二個AI的數據。

5、添加映射參數，將AI的狀態字節去掉

6、將映射參數下載到網關后重啟，配置軟件關閉重啟，配置軟件顯示數據如下

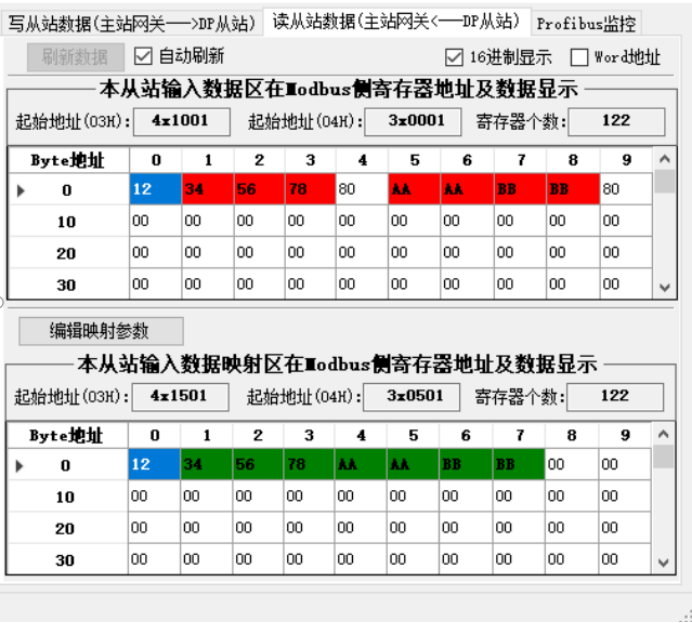

7、在Modbus主站讀映射后的數據（Modbus寄存器地址為3x0501）

通過合理配置和使用興達易控Profibus DP主站轉Modbus RTU網關，工業自動化系統可以實現不同設備之間的順暢通信和高效數據監控。這不僅提升了系統的控制能力和響應速度，還為智能制造和工業4.0的發展提供了堅實的技術支撐。
