ModbusRTU與PROFIBUS DP網關通訊技巧！

在工業自動化領域，隨著系統的不斷升級和技術的發展，不同通訊協議之間的兼容性問題成為一大挑戰。Modbus RTU作為一種廣泛應用的串行通信協議，因其簡單、可靠而被廣泛使用；而PROFIBUS DP則以高速、實時性著稱，是現代工業控制網絡的首選。如何將舊有的Modbus RTU設備接入新的PROFIBUS DP網絡，成為了一個亟待解決的問題。本文將詳細介紹通過興達易控ModbusRTU轉PROFIBUS DP網關連接電動機保護器與PLC通訊的案例，旨在為工程師和企業提供參考和借鑒。

一、背景介紹

在煤炭行業中，低壓電動機用量大且分布廣，是生產所需的重要機械動力來源。為了實現自動化生產，提高生產效率，對電機設備實現遙測、遙控、遙信、遙調及故障診斷和集中控制的需求十分迫切。智能電動機保護器相較于傳統的熱繼電器，更適合當前向信息化、智能化發展的趨勢。通過ModbusRTU轉PROFIBUS DP網關，可以實現電動機保護器與主控系統之間的數據交換和遠程控制。

二、案例配置步驟

1. 準備階段

（1）設備準備：需要準備的主要設備包括西門子S7-1200 PLC、Modbus RTU轉PROFIBUS DP網關（興達易控XD-MDPB100）、智能低壓電動機保護裝置（如ZNB-200型）。

（2）軟件準備：確保使用的博圖（TIA Portal）和網關配置軟件均為最新版本，以避免兼容性問題。

2. 配置過程

（1）創建新項目：在博圖中建立新項目，并進入設備和網絡管理界面。

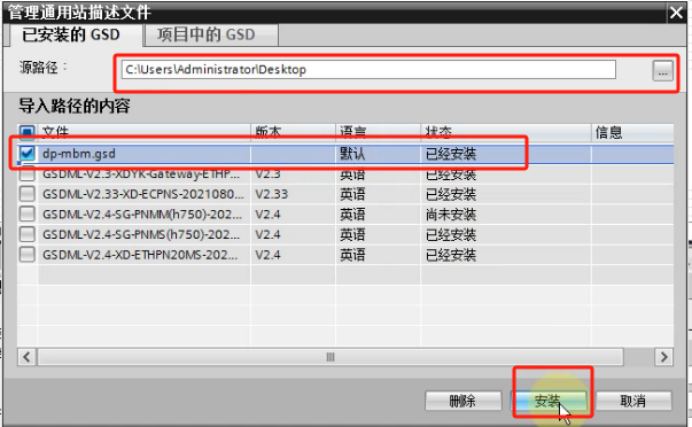

（2）安裝GSD文件：將Modbus RTU轉PROFIBUS DP網關的GSD文件拷貝到可訪問的位置，并在博圖中安裝該文件。

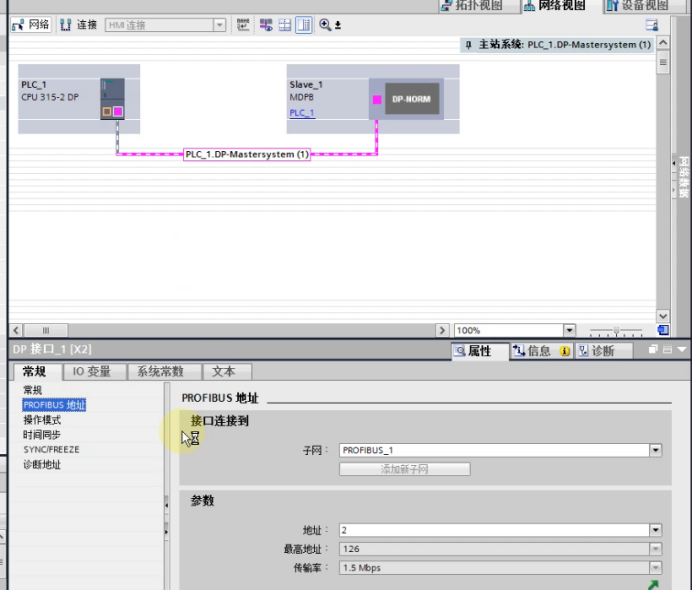

（3）添加新設備：在博圖中選擇并添加Modbus RTU轉PROFIBUS DP網關設備，設置其IP地址和設備名稱，確保與組態軟件中保持一致。

（4）組態設置：確認馬達保護器用到的參數總數據量，并在組態中添加相對應的數據長度。完成組態設置后，下載到PLC中。

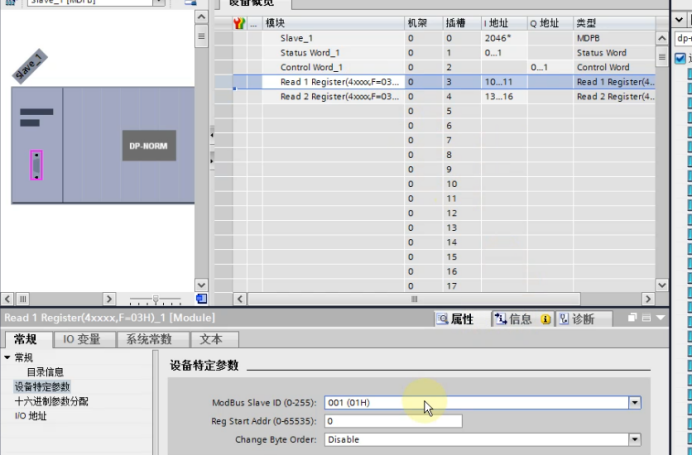

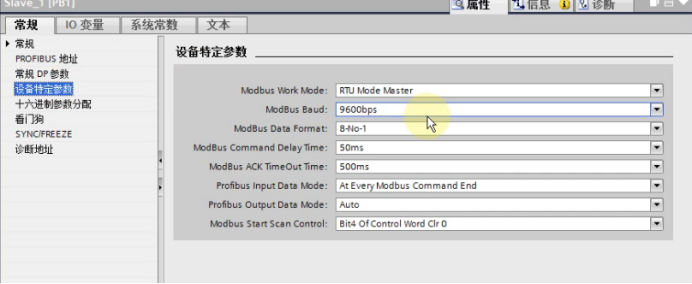

（5）配置網關：打開網關配置軟件，新建項目并配置網關的IP地址和設備名稱。設置485通信參數（如波特率、數據位、停止位和校驗方式），確保與馬達保護器的通信參數一致。在ModbusRTU處選擇插入節點，填寫從站地址和功能碼，根據手冊中的起始地址換算成10進制地址，并填入連續讀取的寄存器地址。

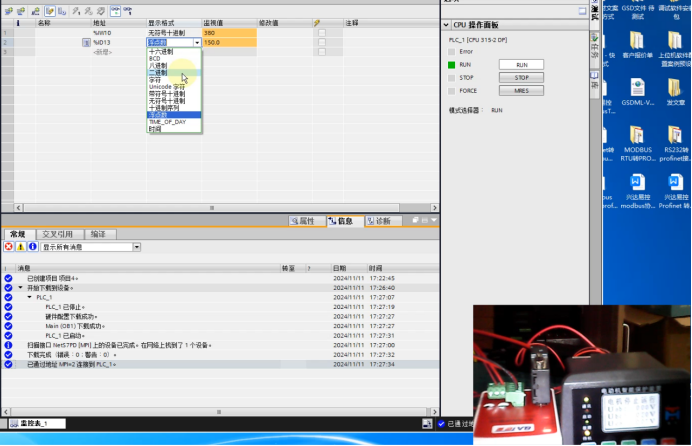

（6）內存映射：將網關中的寄存器地址映射到博圖中的IQ地址。

（7）下載配置：將配置好的參數下載到Modbus協議轉換模塊中，并重新啟動設備使其生效。

三、注意事項

通信參數一致性：確保所有設備的通信參數（如波特率、數據位、停止位和校驗方式等）完全一致，以避免通信錯誤。

網絡配置：確保PLC、網關和馬達保護器的IP地址在同一網絡段內，且網絡設置正確。

數據校驗：在設置寄存器地址和功能碼時，要仔細核對，確保無誤。特別是地址的換算和功能碼的選擇。

設備兼容性：在選擇網關時，應確保其兼容西門子PLC和馬達保護器。

故障診斷：在配置和調試過程中，如遇到問題，可參考相關手冊或聯系技術支持進行故障診斷。特別關注通信狀態和數據的正確性。

四、總結與展望

通過使用ModbusRTU轉PROFIBUS DP網關，可以方便地將智能低壓電動機保護裝置接入到西門子PLC的Profinet網絡中，實現數據的采集、監控和控制。這一解決方案在工業自動化領域具有廣泛的應用前景，能夠顯著提高系統的可靠性和可維護性。未來隨著技術的不斷進步和完善，我們可以期待更加高效、穩定和可靠的協議轉換解決方案的出現，以滿足更加復雜和多樣化的應用需求。對于工程師和企業來說，了解和掌握協議轉換技術也將成為提升自身競爭力的重要途徑之一。
