揭秘ModbusRTU到Profibus DP的轉換秘訣！

在現代工業自動化領域，Modbus RTU 和 Profibus DP是兩種廣泛應用的通信協議。然而，由于它們屬于不同的協議體系，直接進行通信存在一定的困難。為了解決這一問題，興達易控Modbus RTU 轉 Profibus DP網關應運而生，它作為連接變頻器與 PLC（可編程邏輯控制器）的橋梁，實現了不同協議設備之間的無縫通信。

Modbus RTU 是一種基于串行通信的協議，常用于連接各種工業設備，如傳感器、執行器和變頻器等。其簡單易用的特點使其成為許多工業自動化系統的首選通信方式。而 Profibus DP 則是一種更為復雜、功能強大的現場總線協議，廣泛應用于制造業自動化系統中，特別是在歐洲地區具有較高的市場占有率。

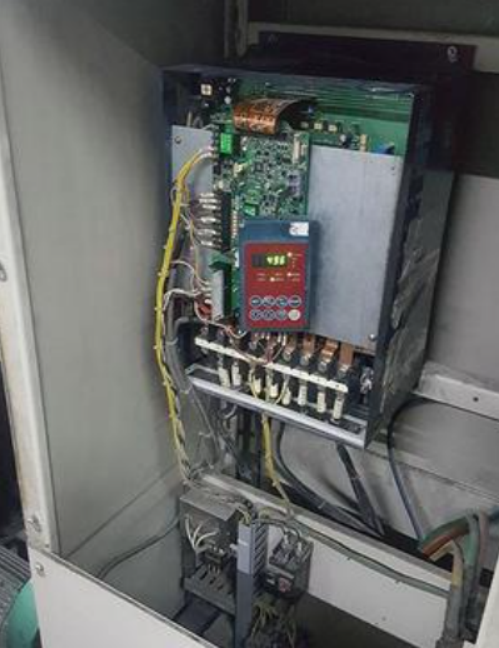

在實際應用中，變頻器作為控制電機轉速的關鍵設備，其穩定性和可靠性對于生產線的正常運轉至關重要。為了實現對變頻器的精確控制，通常需要將其連接到 PLC 上。然而，由于變頻器可能采用 Modbus RTU 通信協議，而 PLC 則可能支持 Profibus DP 協議，這就需要一個能夠實現兩種協議轉換的設備——即Modbus RTU 轉 Profibus DP網關。

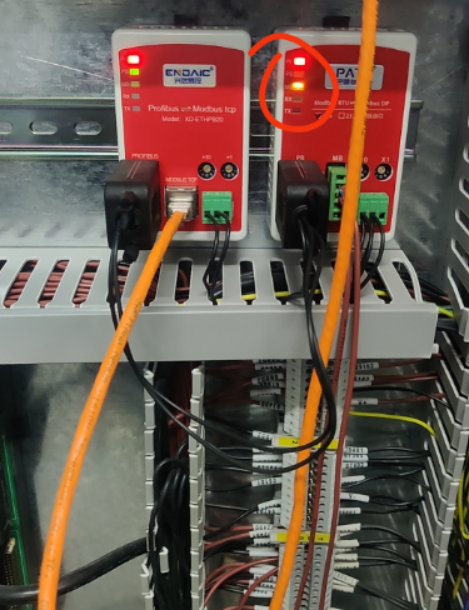

這種網關的作用相當于一個“翻譯官”，它將從 PLC 發送過來的Profibus DP信號轉換為變頻器能夠理解的Modbus RTU信號，同時也將從變頻器返回的Modbus RTU信號轉換為 PLC 能夠處理的Profibus DP信號。通過這種方式，PLC 可以像控制本地Profibus DP設備一樣來控制遠程的Modbus RTU設備，從而實現對變頻器的精確控制。

以某工廠的自動化生產線為例，該生產線上使用了多種不同品牌和型號的變頻器，這些變頻器大多采用 Modbus RTU 通信協議。而整條生產線的控制核心是一臺支持 Profibus DP 協議的西門子 S7-1200 PLC。為了將這些變頻器接入到 PLC 的控制網絡中，工程師們選用了一款高性能的Modbus RTU 轉 Profibus DP網關。在具體實施過程中，首先需要將網關與 PLC 通過Profibus DP網絡連接起來，并進行相應的網絡配置。然后，通過網關的配置軟件或工具，設置網關的串口參數（如波特率、數據位、停止位等），以匹配變頻器的Modbus RTU接口。接下來，在 PLC 的編程軟件中，添加對網關的驅動支持，并編寫相應的控制程序，實現對變頻器的啟停、速度調節等功能。

經過調試和優化后，整個系統順利運行。PLC 可以通過網關實時獲取變頻器的運行狀態（如輸出頻率、電流、電壓等），并根據生產工藝的需求，動態調整變頻器的參數。同時，系統還具備故障診斷功能，當變頻器出現異常時，PLC 可以及時接收到報警信息，并采取相應的措施進行處理。

Modbus RTU 轉 Profibus DP網關的應用不僅解決了不同協議設備之間的通信問題，還提高了系統的靈活性和可擴展性。例如，當需要更換不同品牌或型號的變頻器時，只需調整網關的相關設置即可，無需對整個控制系統進行大規模的改造。此外，隨著工業4.0的發展，越來越多的設備開始支持智能通信和遠程監控功能，而網關可以作為一個接入點將這些設備集成到現有的控制系統中，為實現智能制造奠定基礎。

Modbus RTU 轉 Profibus DP網關在變頻器與 PLC 之間的通信中扮演著重要的角色。通過使用網關，可以實現不同協議設備之間的無縫對接，提高系統的自動化水平和生產效率。在未來的工業發展中隨著技術的不斷進步和應用需求的不斷增長，這種網關的應用前景將會更加廣闊。
