TPSM82480 是一款同步降壓 DC-DC 轉換器模塊，適用于扁平負載點電源。2.4 V 至 5.5 V 的輸入電壓范圍支持在典型的 3.3 V 或 5 V 接口電源以及低至 2.4 V 的備用電路下工作。

輸出電流高達 6 A，由兩相 3 A 連續提供，兩相異相運行，顯著降低了脈沖電流噪聲。
*附件：TPSM82480 具有集成電感器的 5.5V 輸入、6A、降壓轉換器模塊 數據表.pdf

TPSM82480 提供自動進入的省電模式，可在非常輕的負載下保持高效率。它包括一個自動加相和減相功能，根據實際負載使用兩相或只使用一相。可以使用 MODE 功能關閉省電模式。

該器件提供電源良好信號和可調節的軟啟動周期。此外，該器件還具有熱良好信號，以指示內部溫度過高。輸出電壓可通過 VSEL 引腳更改為預選值。TPSM82480 能夠在 100% 占空比模式下運行。

特性

• 超小型 3.6 × 7.9 × 1.55 mm 電源模塊
• 符合 CISPR11 B 類標準
• 反饋電壓精度：±1%
• 輸入電壓范圍：2.4 V 至 5.5 V
• 輸出電壓范圍：0.6 V 至 5.5 V
• 輸出電流：6A，T 時無降額 一個 = 85 °C
• 典型靜態電流：23 μA
• 輸出電壓選擇（兩個用戶定義的值）
• 相移作
• 自動省電模式或強制 PWM 選項
• 可調節的軟啟動和跟蹤
• 電源良好和熱良好輸出
• 欠壓鎖定保護
• 過流和短路保護
• 過溫保護
• 工作溫度范圍：–40°C 至 125°C

參數

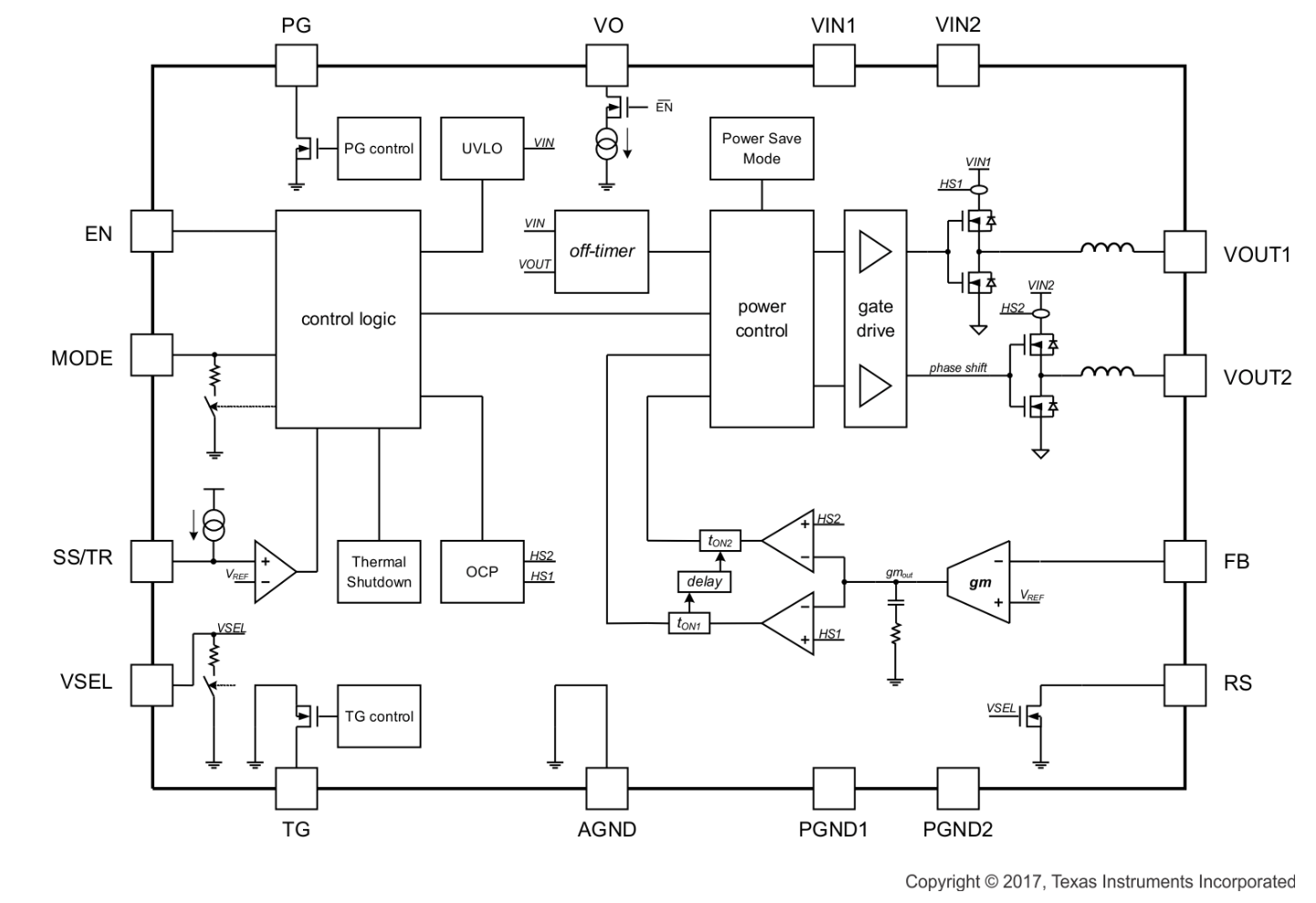

方框圖

1. 產品概述

• ?類型?：同步降壓DC/DC轉換器模塊，集成電感器
• ?輸入電壓范圍?：2.4V 至 5.5V
• ?輸出電壓范圍?：0.6V 至 5.5V
• ?輸出電流?：最大6A，無降額
• ?封裝?：3.6 × 7.9 × 1.55mm QFM封裝
• ?應用?：低剖面點負載供電、航空航天、工廠自動化、光學模塊等

2. 關鍵特性

• ?超小尺寸?：3.6 × 7.9 × 1.55mm電源模塊
• ?CISPR11 Class B 合規?
• ?反饋電壓精度?：±1%
• ?自動省電模式?：輕載時自動進入，提高效率
• ?強制PWM模式?：可選，用于需要恒定開關頻率的應用
• ?軟啟動和跟蹤功能?
• ?電源良好（PG）和熱良好（TG）輸出?
• ?欠壓鎖定（UVLO）保護?
• ?過流和短路保護?
• ?過溫保護?

3. 電氣特性

• ?典型靜態電流?：23μA
• ?開關頻率?：典型值2.2MHz
• ?熱關斷溫度?：160°C（典型值）
• ?輸出放電電流?：典型值120mA（VOUT = 2.5V）
• ?負載調整率?：0.02%/A（PWM模式）
• ?線性調整率?：0.02%/V（PWM模式）

4. 功能描述

• ?輸出電壓選擇?：通過VSEL引腳選擇預設的輸出電壓值
• ?相移操作?：兩相位非同步操作，減少脈沖電流噪聲
• ?自動相位添加和移除?：根據負載自動調整相位數，提高效率
• ?軟啟動?：通過SS/TR引腳連接的外部電容設置輸出電壓上升時間
• ?跟蹤?：SS/TR引腳可跟蹤外部電壓
• ?電源良好（PG）和熱良好（TG）信號?：指示輸出電壓和結溫狀態

5. 應用領域

• 低剖面點負載供電
• 航空航天和國防
• 工廠自動化和控制
• 光學模塊
• 專業音頻、視頻和標牌

6. 布局與設計指南

• ?布局建議?：使用大銅面積作為電源平面，輸入和輸出電容應靠近模塊放置
• ?反饋分壓器?：選擇低阻值的反饋電阻以提高噪聲免疫力
• ?輸出電容?：推薦使用陶瓷電容，具體值根據輸出電壓和瞬態響應要求選擇

7. 封裝與尺寸

• ?尺寸?：3.6 × 7.9 × 1.55mm
• ?封裝類型?：QFM封裝，包括底部裸露焊盤，提高散熱性能

8. 文檔與支持

• ?相關文檔?：提供評估模塊用戶指南和應用報告
• ?社區資源?：TI E2E在線社區提供技術支持和問題解答
• ?文檔更新通知?：可通過TI官網注冊接收文檔更新通知
