The LMZ23610 SIMPLE SWITCHER 電源模塊是一種易于使用的降壓 DC-DC 解決方案，能夠驅動 到 10A 負載。LMZ23610采用創新封裝，可增強熱性能 并允許手工或機器焊接。^?^

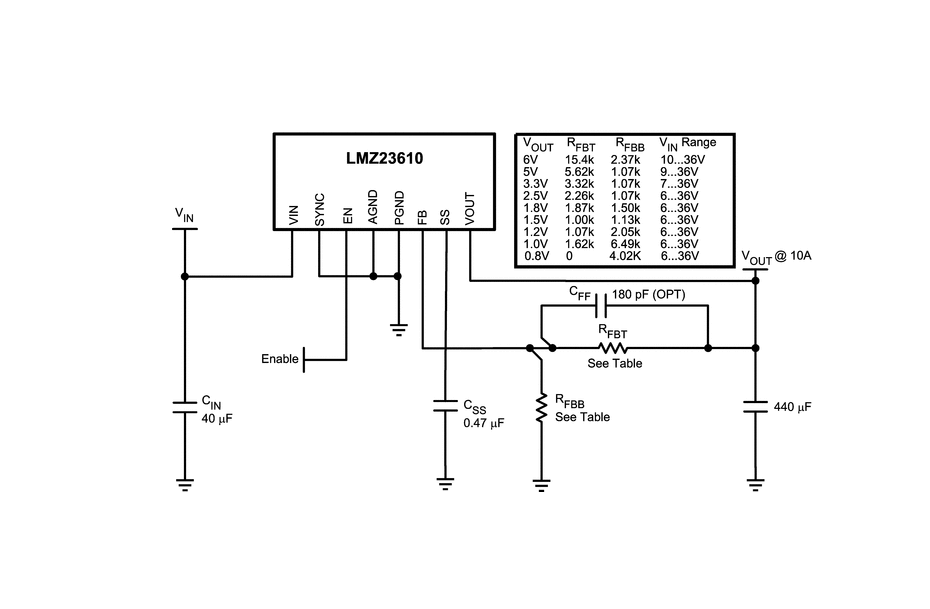

LMZ23610 可接受 6 V 至 36 V 之間的輸入電壓軌，并提供 可調且高精度的輸出電壓低至 0.8 V。LMZ23610只需要兩個 外部電阻器和 3 個外部電容器，以完成電源解決方案。
*附件：LMZ23610 具有 36V 最大輸入電壓和均流的 10A SIMPLE SWITCHER 電源模塊數據表.pdf

LMZ23610 是一種可靠且堅固的設計，具有以下保護功能： 熱關斷、輸入欠壓鎖定、輸出過壓保護、短路 保護、輸出電流限制，并且該器件允許啟動至預偏置輸出。同步 輸入允許在 350 至 600 kHz 的開關頻率范圍內進行同步。

特性

• 集成屏蔽式電感器
• 簡單的 PCB 布局
• 頻率同步輸入（350 kHz 至 600 kHz）
• 電流共享能力
• 使用外部軟啟動、跟蹤和精確使能實現靈活的啟動時序
• 針對浪涌電流和故障（如輸入 UVLO 和輸出短路）提供保護
• 結溫范圍 –40°C 至 125°C
• 單裸露焊盤和標準引腳布局，便于安裝和制造
• 完全啟用 WEBENCH Power Designer^?^
• 引腳兼容 LMZ22010/08、LMZ12010/08、LMZ23608/06H 和 LMZ13610/08/06H
• 性能優勢
  • 高效率減少系統發熱
  • 低輻射發射 （EMI） 測試符合 EN55022 B 類標準
  • 僅 7 個外部元件
  • 低輸出電壓紋波
  • 無需外部散熱器
  • 適用于更高電流應用的簡單電流共享
• 電氣規格
  • 50W 最大總輸出功率
  • 高達 10A 的輸出電流
  • 輸入電壓范圍 6 V 至 36 V
  • 輸出電壓范圍 0.8 V 至 6 V
  • 效率高達 92%

參數

方框圖

LMZ23610 數據表總結

1. 產品概述

• ?型號?：LMZ23610
• ?類型?：SIMPLE SWITCHER?電源模塊
• ?最大輸入電壓?：36V
• ?最大輸出電流?：10A
• ?應用?：點負載轉換、時間關鍵型項目、空間受限/高熱要求應用

2. 主要特性

• ?集成屏蔽電感?
• ?簡單PCB布局?
• ? 頻率同步輸入（350kHz至600kHz） ?
• ?均流能力?
• ?靈活的啟動序列?
• ?保護功能?：包括輸入欠壓鎖定（UVLO）、輸出短路保護等
• ?結溫范圍?：-40°C至125°C
• ?單暴露焊盤和標準引腳布局?
• ?WEBENCH? Power Designer支持?

3. 電氣規格

• ?最大總輸出功率?：50W
• ?輸出電壓范圍?：0.8V至6V
• ?效率?：高達92%
• ?同步范圍?：314kHz至600kHz
• ?輸出電壓紋波?：20MHz帶寬下峰峰值為24mV
• ?線性調整率?：±0.2%
• ?負載調整率?：1mV/A

4. 熱信息

• ? 結到環境熱阻（自然對流） ?：9.9°C/W
• ? 結到環境熱阻（225LFPM） ?：6.8°C/W
• ? 結到環境熱阻（500LFPM） ?：5.2°C/W
• ?結到殼熱阻?：1.0°C/W

5. 功能描述

• ?同步輸入?：允許與外部頻率源同步PWM操作頻率
• ?均流?：支持多個設備間共享負載電流
• ?過壓保護?：如果FB電壓超過0.86V，輸出將下降
• ?電流限制?：具有低側和高側電流限制電路
• ?熱保護?：內部熱關斷電路在結溫達到165°C時激活
• ?預偏置啟動?：支持預偏置輸出啟動

6. 應用與實施

• ?設計步驟?：包括選擇最小輸入電壓、編程輸出電壓、選擇輸出電容和輸入電容、設置操作頻率、確定模塊功耗和布局PCB以滿足熱性能要求
• ?布局指南?：最小化開關電流環面積、單點接地、最小化到FB引腳的走線長度、提供足夠的設備散熱

7. 電源供應推薦

• ?輸入電壓范圍?：6V至36V
• ?輸入電源要求?：應良好調節，能夠承受最大輸入電流并保持穩定電壓

8. 封裝與尺寸

• ?封裝類型?：NDY（11引腳）
• ?尺寸?：15.00mm × 15.00mm

9. 文檔與支持

• ?相關文檔?：包括應用筆記、設計摘要、絕對最大額定值等
• ?社區資源?：提供TI E2E?在線社區支持

以上是LMZ23610數據表的總結，涵蓋了產品概述、主要特性、電氣規格、熱信息、功能描述、應用與實施、電源供應推薦、封裝與尺寸以及文檔與支持等方面的關鍵信息。
