概述
ADMV8913是一款完整的單片式微波集成電路，具有可選的數字工作頻率。該器件集成了一個高通濾波器和一個低通濾波器，可在7至12 GHz頻率范圍內實現通帶響應。

ADMV8913采用靈活的架構，可以獨立控制高通和低通濾波器的3 dB截止頻率(f 3dB )。每個濾波器的數字邏輯控制的寬度為4位（16種狀態），通過控制片內電抗元件來調節f 3dB 。典型插入損耗為5 dB，寬帶抑制為35 dB，非常適合用于最大限度地降低系統諧波。

這款可調諧濾波器可用作大型開關濾波器組和腔體調諧濾波器的小型替代方案，可以在先進的通信應用中提供動態可調的解決方案。
數據表：*附件：ADMV8913-EP X頻段、數字可調諧、高通和低通濾波器技術手冊.pdf

應用

• 測試與測量設備
• 軍用雷達和電子戰/電子對抗
• 衛星通信
• 工業和醫療設備

特性

• 數字可調諧、3dB上下截止頻率
• 優化寬帶抑制：35 dB
• 以單芯片替代分立式濾波器組
• 緊湊型6 × 3 × 0.89 mm LGA封裝
• 唯一封裝/測試廠
• 唯一制造廠
• 軍用溫度范圍（如?55°C至+105°C）
• 受控制造基線

框圖

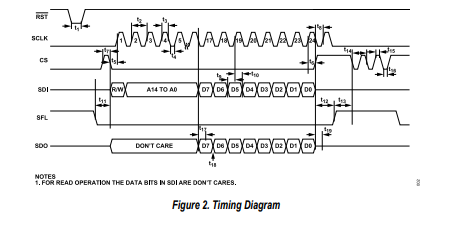

時序圖

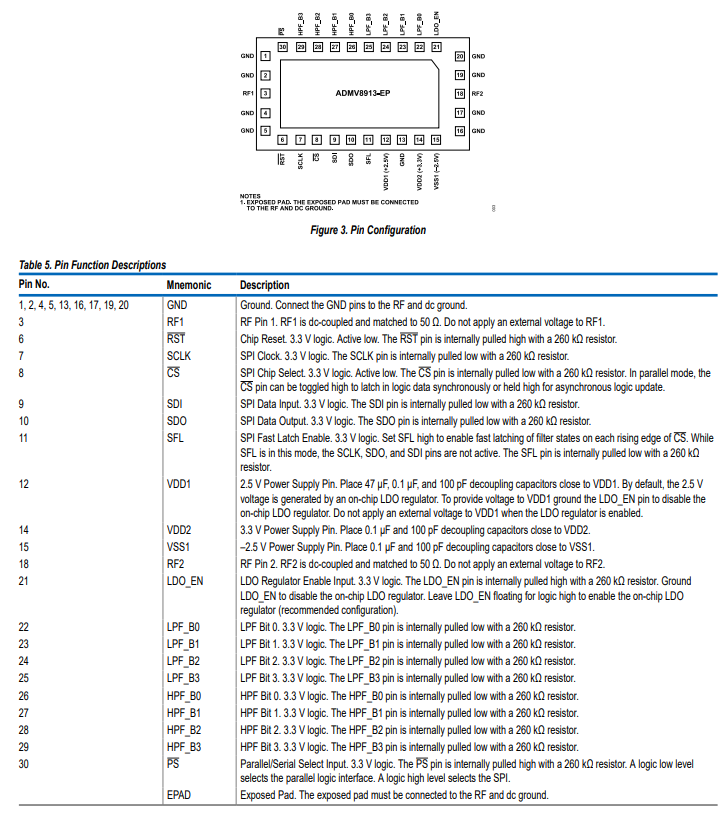

引腳配置描述

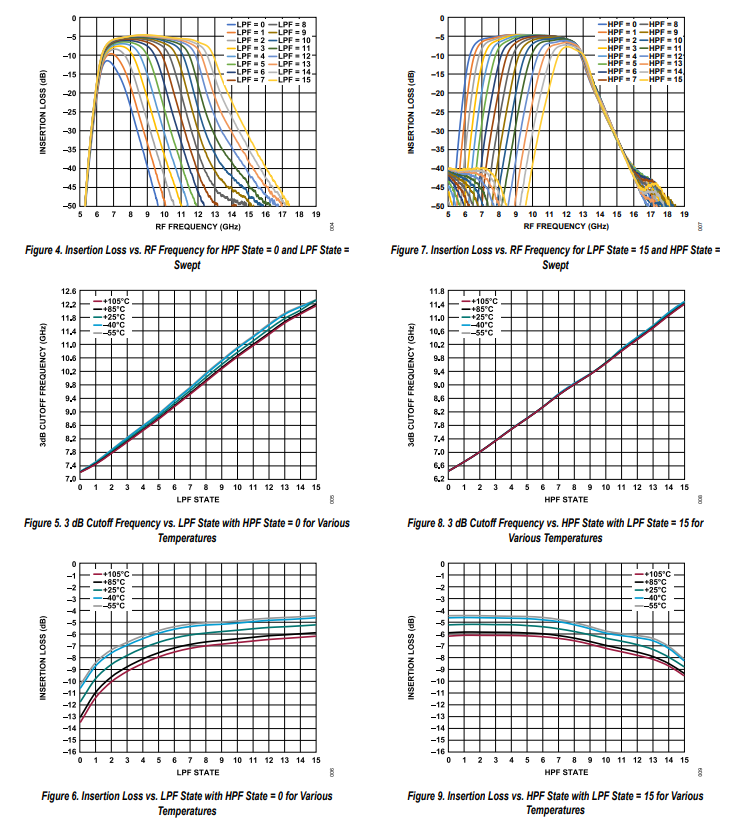

典型性能特征

工作原理

芯片架構

ADMV8913 - EP是一款組合式可調高通濾波器（HPF）和可調低通濾波器（LPF），可在X波段頻率范圍內實現帶通響應。圖1為ADMV8913 - EP的概念框圖。

可調高通濾波器

圖16展示了HPF的簡化原理圖，它是一種切比雪夫型濾波器。**f_{3dB}可通過改變電容C1至C4進行調整。這些可調電容由4位數字序列控制，共產生16種不同值。這些可調電容的步長經過調整，使得數字二進制代碼的每個增量在f_{3dB}**中產生大致相同的增量。注意，圖16中所示的RFC是HPF和LPF的內部連接。

可調低通濾波器

圖17展示了LPF的簡化原理圖，它是一種切比雪夫型濾波器。**f_{3dB}可通過改變電容C1至C4進行調整。這些可調電容由4位數字序列控制，共產生16種不同值。這些可調電容的步長經過調整，使得數字二進制代碼的每個增量在f_{3dB}**中產生大致相同的增量。注意，圖17中所示的RFC是HPF和LPF的內部連接。

射頻連接

ADMV8913 - EP的RF1和RF2引腳與片上ESD保護二極管直流耦合。如果系統中其他組件在RF1和RF2引腳上存在直流電壓，建議根據這些引腳串聯直流隔直電容。直流隔直電容的值通常應大于100 pF，以在低頻時將濾波器的插入損耗降至最低。在較高工作頻率下，可能需要考慮所選電容的寄生元件。圖18展示了一個帶有寄生元件的電容通用模型。寄生串聯電感（L_{ESL}）通常是最受關注的，因為在高于10 GHz的頻率下，其阻抗可能占主導地位。其他寄生元件，包括泄漏電阻（R_{L}）、介電吸收電阻（R_{DA}）、介電吸收電容（C_{DA}）和等效串聯電阻（R_{ESR}），雖然不是關鍵考慮因素，但為完整起見也在此列出。

SPI配置

ADMV8913 - EP的SPI可通過5引腳SPI端口對器件進行特定功能或操作配置。該接口為用戶提供了額外的靈活性和定制化功能。SPI由五條控制線組成：SFL、SCLK、SDI、SDO和overline{CS} 。對于普通SPI操作，需將SFL引腳置低。

SPI協議包含一個讀寫位（R/W），后跟15位寄存器地址和8位數據位。地址字段和數據字段按最高有效位（MSB）在前、最低有效位（LSB）在后的順序組織。將MSB設置為0表示寫操作，將MSB設置為1表示讀操作。寫周期必須在SCLK的上升沿采樣。24位串行寫地址和數據在SCLK上升沿時，從SDI控制線以MSB在前、LSB在后的順序移入。ADMV8913 - EP輸入邏輯電平在寫周期支持3.3V接口。

在讀周期中，R/W位和15位寄存器地址位在SCLK上升沿從SDI控制線移入，然后8位串行讀數據從SDO控制線移出。在讀周期開始時，SDO的輸出邏輯電平為3.3V。SDO的輸出驅動器在SCLK上升沿使能，在最后一個上升沿之后保持激活狀態，直到讀周期結束。在讀操作中，當**overline{CS}**無效時，SDO返回高阻抗狀態，直到下一次讀事務。**overline{CS}**為低電平有效，必須在寫或讀序列結束時置為無效。

**overline{CS}**上的低電平輸入啟動并控制通信周期。**overline{CS}引腳允許多個設備使用同一條串行通信線。當overline{CS}**輸入為高電平時，SDO引腳處于高阻抗狀態。在通信周期內，芯片選擇必須保持低電平。SPI通信協議遵循Analog Devices SPI標準。更多信息，請參見《ADI - SPI串行控制接口標準（版本1.0）》。

模式選擇

ADMV8913 - EP有三種工作模式：并行模式、SPI寫模式和SPI快速鎖存模式。并行模式用于繞過SPI，允許直接使用HPF_B3至HPF_B0和LPF_B3至LPF_B0邏輯輸入對濾波器進行編程。要選擇并行模式 ，需將SFL引腳置低。
