概述
ADMV8818-EP是一款單片式微波集成電路(MMIC)，具有可選的數字工作頻率。此器件配有4個獨立控制的高通濾波器(HPF)和4個獨立控制的低通濾波器(LPF)，工作頻率范圍為2 GHz至18 GHz。

ADMV8818采用靈活的架構，可以獨立控制高通和低通濾波器的3 dB截止頻率(f 3dB )，以產生高達4 GHz帶寬。每個濾波器的數字邏輯控制的寬度為4位（16種狀態），通過控制片內電抗元件來調節f 3dB 。典型插入損耗為9 dB，寬帶抑制為35 dB，非常適合用于較大限度地降低系統諧波。

這款可調諧濾波器可用作大型開關濾波器組和腔體調諧濾波器的小型替代方案，可以在先進的通信應用中提供動態可調的解決方案。
數據表：*附件：ADMV8818-EP 2GHz至18GHz的數字可調諧高通和低通濾波器技術手冊.pdf

應用

• 測試與測量設備
• 軍用雷達、電子戰和電子對抗
• 衛星通信和航空航天
• 工業和醫療設備

特性

• 數字可調諧、多倍頻程、高通和低通調諧
• 在高達4 GHz帶寬內，提供獨立的3 dB頻率控制
• 優化寬帶抑制：35 dB
• 以單芯片替代分立式濾波器組
• 緊湊的9 mm × 9 mm 56引腳LGA封裝

框圖

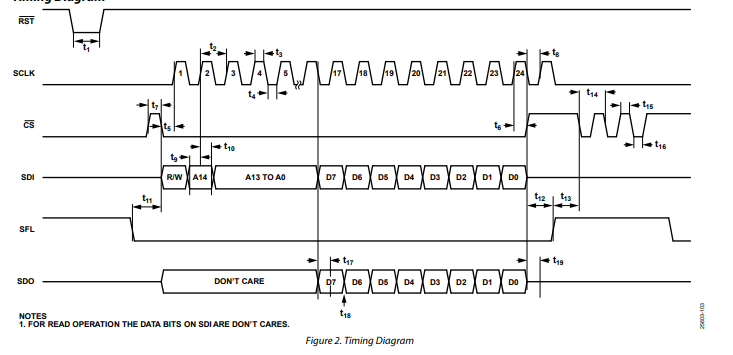

時序圖

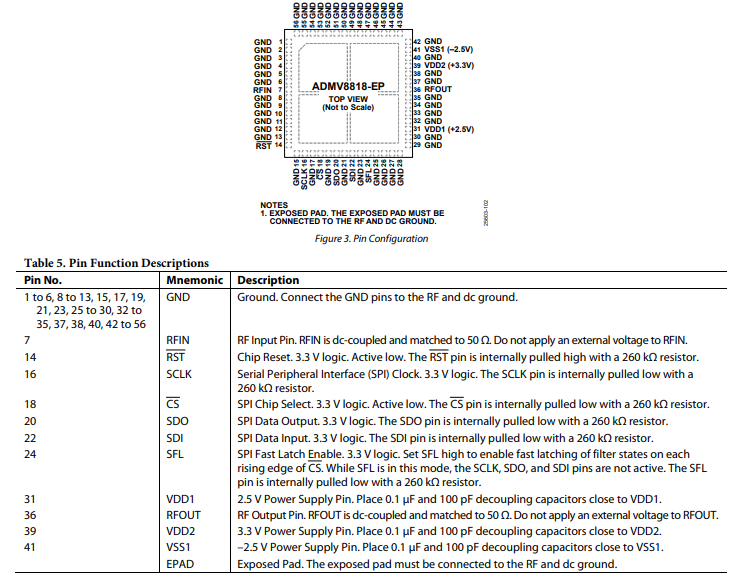

引腳配置描述

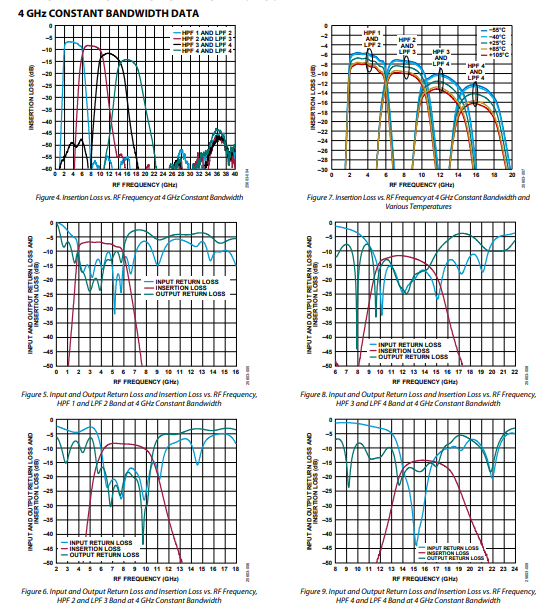

典型性能特征

工作原理

芯片架構

ADMV8818 - EP是一款高度靈活的濾波器，可實現可調諧帶通、高通、低通、全通或全阻響應，頻率范圍從2GHz到18GHz 。ADMV8818 - EP靈活的架構由四個單刀雙擲（SPST）開關與4位數字可調電容陣列相結合，該器件可在整個頻率帶寬內提供全覆蓋，無死區。圖1是ADMV8818 - EP的概念框圖。

ADMV8818 - EP由輸入和輸出兩部分組成。輸入部分有四個高通濾波器和一個可選的旁路配置，可通過兩個SPST RFIN開關選擇。同樣，輸出部分有四個低通濾波器和一個可選的旁路配置，可通過兩個SPST RFOUT開關選擇。由于輸入和輸出部分相互獨立，該芯片可配置為高通濾波器、低通濾波器或旁路配置的任意組合。
兩個SPST RFIN開關由一個3位數字控制同時控制。同樣，兩個SPST RFOUT開關由一個3位數字控制同時控制。這種控制方案總共產生25種可能的開關設置組合，實現多種可能的濾波器響應。

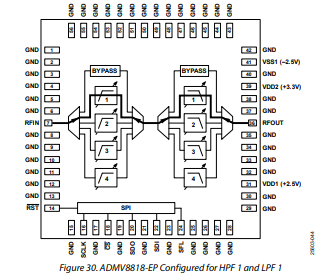

圖30展示了兩個SPST RFOUT開關分別配置為高通濾波器1（HPF 1）和低通濾波器1（LPF 1）時的信號路徑示例。使用此設置，可創建2GHz至3.8GHz頻率范圍內的帶通響應，具體取決于HPF 1和LPF 1的濾波器設置。

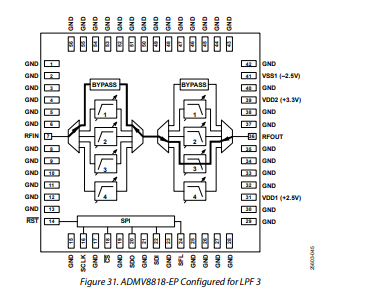

同樣，任何濾波器都可以旁路，從而產生低通或高通響應，如圖31所示，其中HPF 1被旁路且選擇了LPF 3濾波器。此配置在8GHz至12GHz頻率范圍內實現可調諧低通響應。

此外，任何高通濾波器都可以與任何低通濾波器耦合，在2GHz至18GHz頻率范圍內實現幾乎無死區的寬頻帶通響應。圖32展示了選擇HPF 3和LPF 2時ADMV8818 - EP的概念框圖。

可調諧高通濾波器

圖33展示了HPF 1的簡化原理圖，它是一個切比雪夫型濾波器。通過改變電容C1至電容C4可以調整截止頻率 ( f_{cutoff} ) 。這些可調電容由4位數字電容陣列構成，提供16個不同的值。這些可調電容的步長經過調整，使得每個數字二進制碼增量在 ( f_{cutoff} ) 中產生近似相同的增量。
