TLV8801（單通道）和 TLV8802（雙通道）系列超低功耗運算放大器是無線和低功耗有線設備中 成本優化型感測應用的 理想選擇。對于 CO 檢測器、煙霧檢測器和運動檢測安全系統（如 PIR 運動檢測）這類電池運行壽命至關重要的設備，TLV880x 放大器可最大限度降低其功耗。此類器件的互補金屬氧化物半導體 (CMOS) 輸入級經過精心設計，能夠?qū)崿F(xiàn)超低安培電流，從而降低 IBIAS 和 IOS 誤差，否則會影響敏感 應用， （例如帶有兆歐級反饋電阻的互阻抗放大器 (TIA) 配置）以及高源阻抗感測 應用產生影響的絕佳選擇。此外，內置的電磁干擾 (EMI) 保護功能可降低器件對手機、WiFi、無線發射器、標簽閱讀器所發出意外射頻 (RF) 信號的靈敏度。

數據手冊：*附件：TLV8802 雙路、5.5V、6kHz、超低靜態電流 (320nA) RRIO 運算放大器技術手冊.pdf

TLV8801（單通道）和 TLV8802（雙通道）版本分別采用符合行業標準的 5 引腳 SOT-23 和 8 引腳 VSSOP 封裝。

特性
? 對于成本優化型系統
? 毫微功耗電源電流：320nA/通道
? 偏移電壓：4.5mV（最大值）
? 低 TcVos：1μV/°C
? 單位增益帶寬：6kHz
? 單位增益穩定
? 低輸入偏置電流：0.1pA
? 寬電源電壓范圍：1.7V 至 5.5V
? 軌到軌輸出
? 無輸出反轉
? EMI 保護
? 溫度范圍：–40℃ 至 125℃
? 行業標準封裝：
– 5 引腳小外形尺寸晶體管 (SOT)-23 封裝（單通道版本）
– 8 引腳超薄小外形尺寸 (VSSOP) 封裝（雙通道版本）

引腳功能和配置

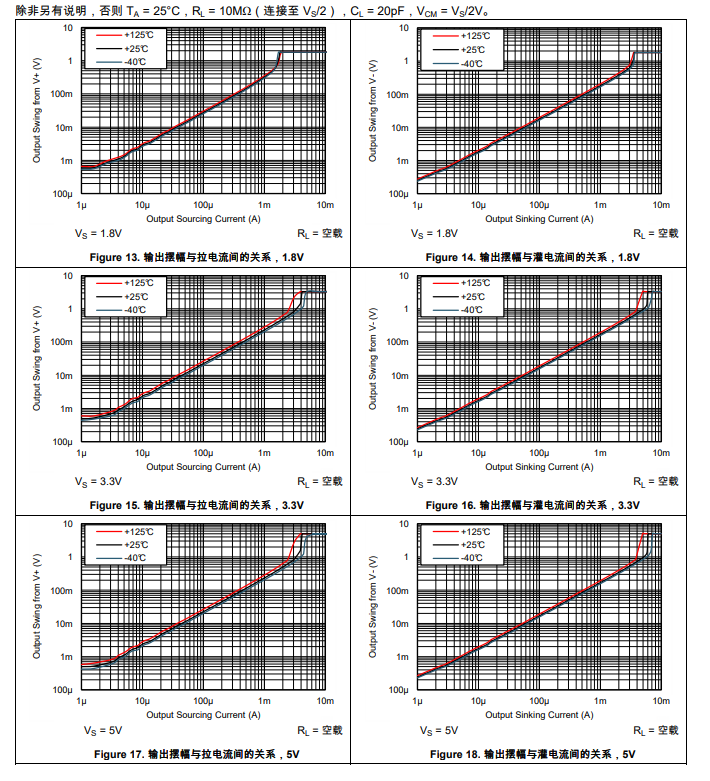

典型特性

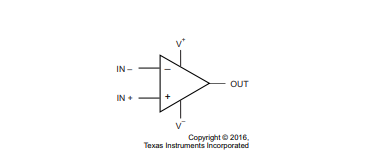

功能方框圖

應用
? 氣體檢測器（例如 CO 檢測器和 O2 檢測器）
? 使用 PIR 傳感器的運動檢測器
? 離子化煙霧報警器
? 溫度調節裝置
? 遠程傳感器、IoT（物聯網）
? 有效的射頻識別 (RFID) 閱讀器和標簽
? 便攜式醫療設備
? 便攜式血糖監護儀
