概述
HMC1095LP4E是一款寬帶6位GaAs IC數字衰減器，采用低成本無鉛SMT封裝。 多功能數字衰減器采用針對接近直流操作的片外交流接地電容，使其適合各種RF和IF應用。 雙模控制接口兼容CMOS/TTL，可接受三線式串行輸入或6位并行字。 HMC1095LP4E還具有用戶可選上電狀態和串行輸出端口，從而級聯Hittite串行控制組件。 HMC1095LP4E采用符合RoHS標準的4x4 mm QFN無鉛封裝，無需外部匹配元件。
數據表：*附件：HMC1095LP4E 0.5 dB LSB GaAs MMIC 6位75 Ohms數字衰減器技術手冊.pdf

應用

• CATV/衛星電視機頂盒
• CATV調制解調器
• CATV基礎設施
• 數據網絡設備

特性

• 0.5 dB LSB步進至31.5 dB
• 上電狀態選擇
• 高輸入IP3： +57 dBm
• 低插入損耗： 1.5 dB (1.0 GHz)
• TTL/CMOS兼容、串行、并行或鎖存并行控制
• 步長誤差：±0.25 dB（典型值）
• +3V或+5V單電源
• 16 mm2無鉛SMT塑料封裝

框圖

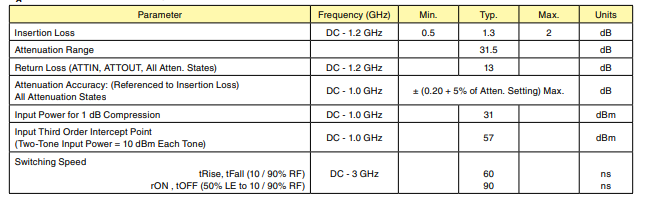

電氣規格

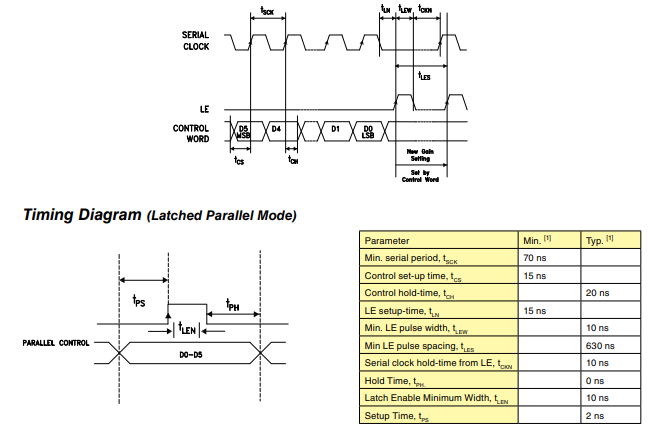

串行控制接口

HMC1095LP4E包含一個三線制、與SPI兼容的數字接口（SERIN、CLK、LE）。當P/S保持高電平時，串行控制接口被激活。6位串行字必須以最高有效位（MSB）優先的方式載入。上升沿敏感的CLK和LE需要干凈的電平轉換。如果使用機械開關，應提供足夠的去抖動措施。當LE為高電平時，串行輸入寄存器中的6位數據會傳輸?shù)剿p器。當LE為高電平時，CLK被屏蔽，以防止在輸出載入期間數據發生變化。

當P/S為低電平時，三線制SPI接口輸入（SERIN、CLK、LE）被禁用，輸入寄存器會載入并行數據輸入（D0 - D5）。當LE為高電平時，6位并行數據會根據真值表改變器件的狀態。在所有模式的操作中，當LE保持低電平時，狀態應保持不變。

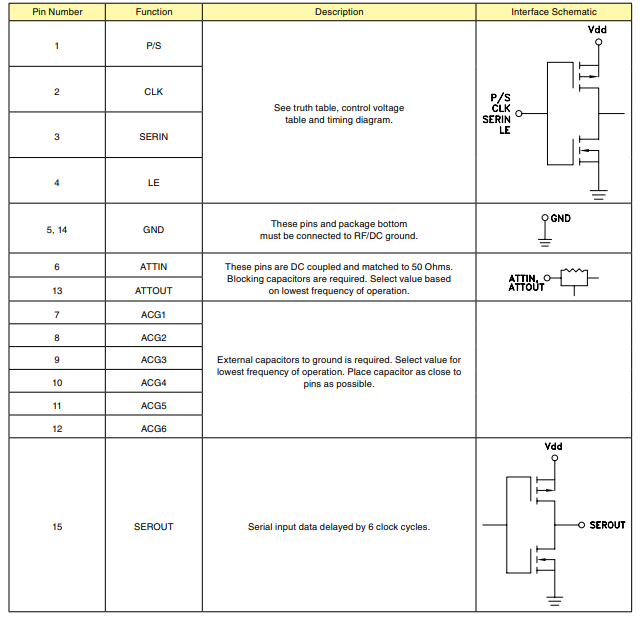

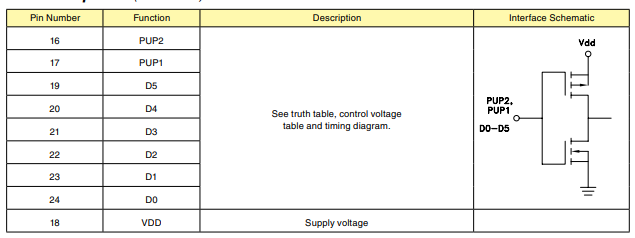

引腳描述

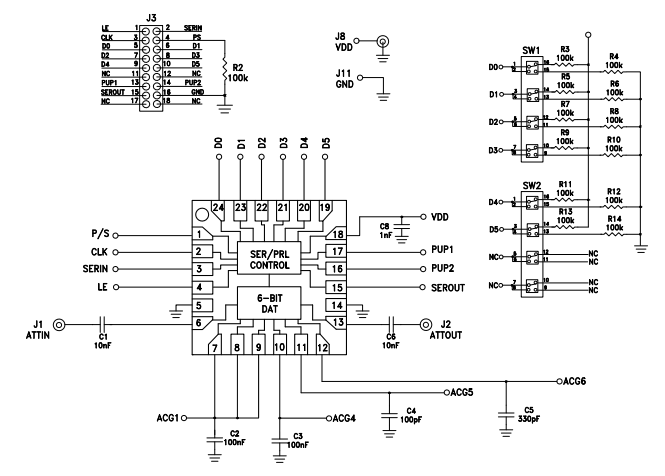

應用電路
