TPS51200A-Q1 器件是一款灌電流和拉電流雙倍數據速率 （DDR） 終端穩壓器，專為空間受限的低輸入電壓、低成本、低噪聲系統而設計。

該器件保持快速瞬態響應，并且只需要 20 μF 的最小輸出電容。該器件支持遠程感應功能以及 DDR、DDR2、DDR3 以及低功耗 DDR3 和 DDR4 VTT 總線終端的所有電源要求。
*附件：tps51200a-q1.pdf

此外，該器件還提供漏極開路 PGOOD 信號來監控輸出調節，并提供可用于在 DDR 應用的 S3（掛起到 RAM）期間對 VTT 放電的 EN 信號。

該器件采用熱效率高的 VSON-10 封裝，具有綠色和無鉛兩種等級。該器件的額定溫度范圍為 –40°C 至 125°C。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 器件溫度等級 1：–40°C ≤ T 一個 ≤ 125°C
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 擴展可靠性測試
• 輸入電壓：支持 2.5V 軌和 3.3V 軌
• VLDOIN 電壓范圍：1.1 V 至 3.5 V
• 灌電流和拉電流端接穩壓器包括壓降補償
• 對于存儲器終端應用 （DDR），需要 20μF 的最小輸出電容（通常為 3 × 10μF MLCC）
• PGOOD 監控輸出調節
• EN 輸入
• REFIN 輸入允許直接或通過電阻分壓器進行靈活的輸入跟蹤
• 遙感 （VOSNS）
• ±10mA 緩沖基準 （REFOUT）
• 內置軟啟動、UVLO 和 OCL
• 熱關斷
• 符合 DDR、DDR2 JEDEC 規范;支持 DDR3 和低功耗 DDR3 和 DDR4 VTT 應用
• VSON-10 封裝，帶外露導熱墊

參數

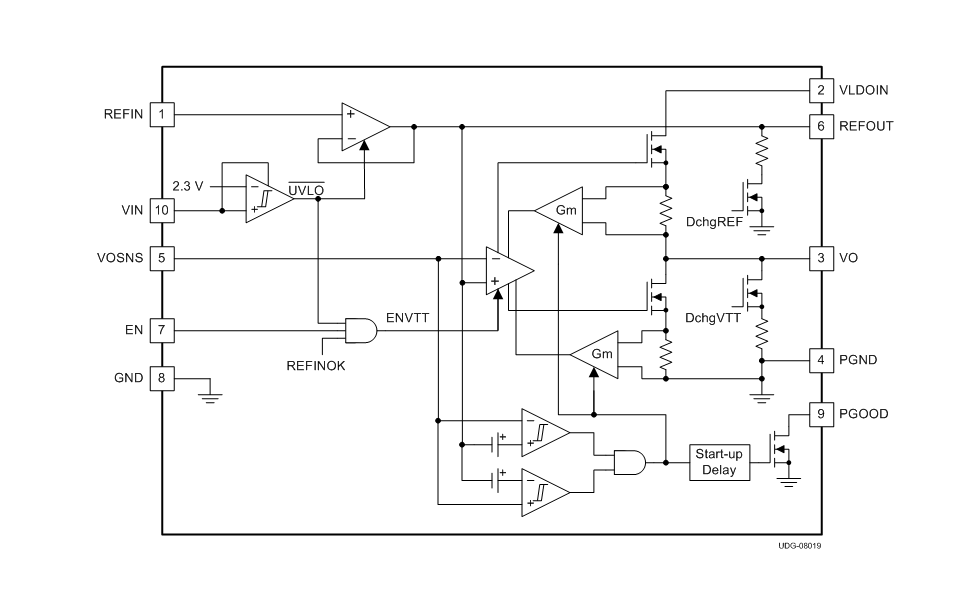

方框圖

1. 概述

TPS51200A-Q1是一款專為低輸入電壓、低成本、低噪聲系統設計的DDR終止調節器，特別適用于空間受限的應用場景。該器件支持DDR、DDR2、DDR3及低功耗DDR3/DDR4的VTT總線終止，并集成了遠程感測功能。

2. 主要特性

• ?AEC-Q100認證?：適用于汽車應用，溫度范圍為-40°C至125°C。
• ?寬輸入電壓范圍?：支持2.5V和3.3V輸入電壓軌。
• ?靈活的VTT參考電壓?：通過REFIN引腳可靈活設置VTT參考電壓，支持DDR、DDR2、DDR3及低功耗DDR3/DDR4規格。
• ?低輸出電容要求?：僅需最小20μF的輸出電容即可實現穩定的操作。
• ?內置軟啟動、欠壓鎖定和過流保護?：提供安全可靠的電源管理功能。
• ?熱關斷功能?：防止器件過熱損壞。
• ?PGOOD信號?：監控輸出調節狀態，提供開漏輸出。
• ?小尺寸封裝?：采用VSON-10封裝，尺寸為3.00mm×3.00mm，適合空間受限的應用。

3. 功能描述

• ?源和匯終止調節器?：TPS51200A-Q1集成了一個高性能的低壓差（LDO）線性調節器，能夠同時提供源和匯電流，滿足DDR內存終止的需求。
• ?遠程感測?：通過VOSNS引腳實現遠程電壓感測，確保VTT電壓的準確性。
• ?靈活的REFIN輸入?：REFIN引腳可以通過外部電壓分壓器或直接連接內存供電總線（VDDQ）來設置，提供靈活的輸入跟蹤功能。
• ?REFOUT引腳?：提供±10mA的緩沖參考電壓，用于DDR內存終止。
• ?軟啟動功能?：通過電流鉗制實現軟啟動，避免啟動時的浪涌電流。
• ?使能控制?：通過EN引腳控制設備的開啟和關閉，支持S3和偽S5狀態。

4. 應用

• 主要應用于DDR、DDR2、DDR3及低功耗DDR3/DDR4內存的VTT終止，適用于筆記本、桌面電腦、服務器、電信和數據通信、GSM基站、液晶電視和等離子電視、復印機、打印機、機頂盒等設備。

5. 典型應用電路

• 提供了多個典型應用電路，包括DDR3 VTT DIMM應用、DDR2配置、DDR3配置、低功耗DDR3/DDR4配置以及跟蹤配置等，詳細說明了設計參數和元件選擇。

6. 布局與熱考慮

• 強調了正確布局對性能的重要性，提供了布局指南和布局示例。
• 討論了熱設計考慮，包括熱阻、熱傳導和熱管理，確保器件在高功率耗散下的可靠運行。

7. 文檔與支持

• 提供了詳細的數據手冊、應用報告、工具和軟件支持。
• 可通過TI的E2E?在線社區獲取技術支持和討論。

8. 封裝與尺寸

• 采用VSON-10封裝，尺寸為3.00mm×3.00mm，具有裸露的熱墊，用于提高熱性能。
