TPS51200 器件是一款灌電流和拉電流雙倍數據速率 （DDR） 終端穩壓器，專為空間受限的低輸入電壓、低成本、低噪聲系統而設計。

該TPS51200保持快速瞬態響應，并且需要的最小輸出電容僅為 20 μF。該TPS51200支持遠程感應功能以及 DDR、DDR2、DDR3、DDR3L、低功耗 DDR3 和 DDR4 VTT 總線終端的所有電源要求。
*附件：tps51200.pdf

此外，該 TPS51200 還提供一個開漏 PGOOD 信號來監控輸出調節，以及一個 EN 信號，可用于在 DDR 應用的 S3（掛起到 RAM）期間對 VTT 進行放電。

該 TPS51200 采用熱效率高的 10 引腳 VSON 導熱墊封裝，具有綠色和無鉛兩種等級。其額定溫度范圍為 –40°C 至 +85°C。

特性

• 輸入電壓：支持 2.5V 軌和 3.3V 軌
• VLDOIN 電壓范圍：1.1 V 至 3.5 V
• 灌電流和拉電流端接穩壓器包括壓降補償
• 對于存儲器終端應用 （DDR），需要的最小輸出電容為 20μF（通常為 3 × 10μF MLCC）
• PGOOD 監控輸出調節
• EN 輸入
• REFIN 輸入允許直接或通過電阻分壓器進行靈活的輸入跟蹤
• 遙感 （VOSNS）
• ±10mA 緩沖基準 （REFOUT）
• 內置軟啟動、UVLO 和 OCL
• 熱關斷
• 支持 DDR、DDR2、DDR3、DDR3L、低功耗 DDR3 和 DDR4 VTT 應用
• 帶導熱墊的 10 引腳 VSON 封裝

參數

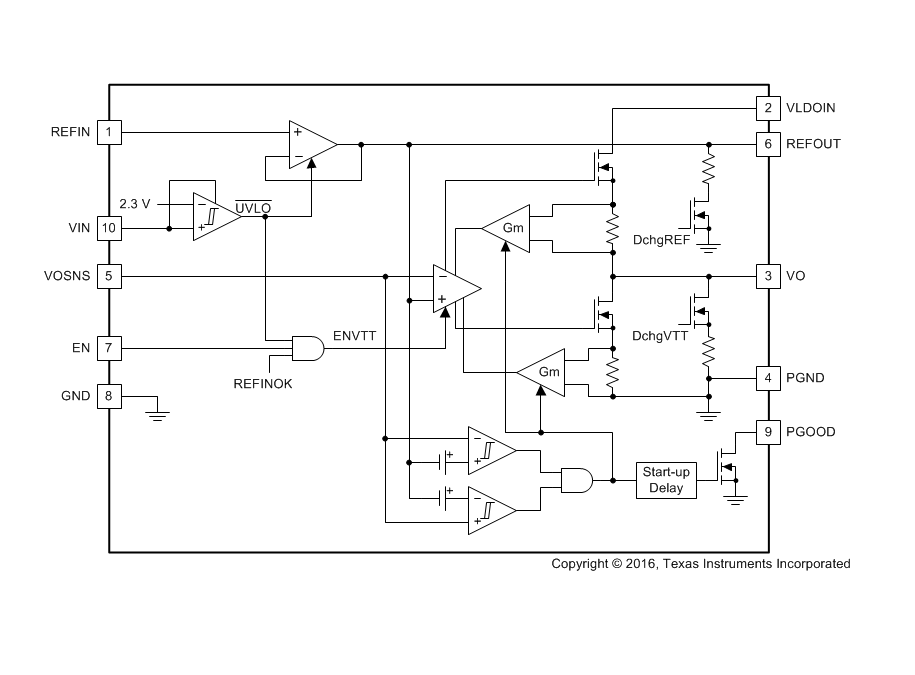

方框圖

?一、概述?
TPS51200是一款專為低輸入電壓、低成本、低噪聲系統設計的DDR終止調節器。它支持DDR、DDR2、DDR3、DDR3L、低功耗DDR3和DDR4VTT應用，具有快速瞬態響應和最小的輸出電容要求（僅20μF）。

?二、主要特性?

• ?輸入電壓范圍?：支持2.5V和3.3V電源軌。
• ?VLDOIN電壓范圍?：1.1V至3.5V。
• ?輸出電壓調節?：通過REFIN輸入實現靈活的輸入跟蹤，或通過電阻分壓器實現。
• ?遠程感測?：通過VOSNS引腳支持遠程感測功能。
• ?緩沖參考輸出?：提供±10mA的緩沖參考電壓（REFOUT）。
• ?保護功能?：內置軟啟動、欠壓鎖定（UVLO）、過流限制（OCL）和熱關斷功能。
• ?封裝?：采用10引腳VSON熱墊封裝，尺寸小巧且散熱效率高。

?三、應用領域?

• 適用于筆記本、臺式機、服務器、電信和數據通信設備、基站、液晶電視和等離子電視、復印機和打印機、機頂盒等應用中的DDR終止調節。

?四、功能描述?

• ?源和匯終止調節器?：TPS51200集成了一個高性能、低壓差（LDO）線性調節器，能夠同時提供源電流和匯電流，支持DDR等存儲器的終止電阻調節。
• ?參考輸入和輸出?：REFIN引腳用于設置輸出電壓的參考點，REFOUT引腳提供緩沖的參考電壓輸出，支持DDR等存儲器的VTT參考電壓需求。
• ?軟啟動和跟蹤功能?：支持軟啟動功能，限制啟動時的浪涌電流；同時支持跟蹤啟動和關斷，確保輸出電壓與參考電壓同步變化。
• ?電源良好指示?：提供PGOOD信號，用于監測輸出電壓的調節狀態。

?五、電氣特性?

• ?供電電流?：在正常工作條件下，供電電流為0.71mA；在關斷模式下，供電電流降至65μA至200μA。
• ?輸出電壓精度?：根據REFOUT設置的不同，輸出電壓精度在±15mV以內。
• ?源電流和匯電流限制?：VO引腳的源電流限制為3A至4.5A，匯電流限制為3.5A至5.5A。
• ?熱關斷?：當結溫超過典型值150°C時，設備自動關斷以保護自身免受損壞。

?六、典型應用電路?
文檔提供了多個典型應用電路圖，包括DDR3、DDR2、LP DDR3或DDR4等配置的應用電路，詳細說明了電路的連接方式和元件選擇。

?七、布局建議?
文檔提供了布局指南和布局示例，建議將輸入和輸出電容器盡可能靠近相應的引腳放置，以減少寄生電感和電阻；同時建議使用熱墊進行散熱，并通過多個過孔將熱墊連接到GND平面。

?八、文檔支持?
文檔提供了相關的應用報告、用戶指南和社區資源鏈接，以幫助用戶更好地設計和使用TPS51200。
