TLV313 系列單通道、雙通道和四通道運算放大器集低功耗與良好的性能于一體。這使得它們非常適用于各種 應用，如可穿戴設備、公共事業計量、樓宇自動化、點鈔機 。該系列 具有 軌到軌輸入和輸出 (RRIO) 擺幅、低靜態電流（典型值：65μA）、高帶寬 (1MHz) 以及超低噪聲（1kHz 時為 26nV/√Hz）等特性，因此對于需要在成本與性能間實現良好平衡的各類電池供電 應用 而言非常具有吸引力。此外，該系列器件具有低輸入偏置電流，因此適合用于 源阻抗高達兆歐級 的應用。

數據手冊：*附件：TLV4313 四路、5.5V、1MHz、低靜態電流 (65μA)、RRIO運算放大器技術手冊.pdf

TLV313器件的穩健耐用設計便于電路設計人員使用。該器件在高達 100pF 的容性負載條件下單位增益穩定并集成了 RFI/EMI 抑制濾波器，在過驅條件下不會出現反相而且具有高靜電放電 (ESD) 保護功能（4kV 人體模型 (HBM)）。

此類器件經過優化，適合在低至 1.8V (±0.9V) 和高達 5.5V (±2.75V) 的低壓下工作，且額定擴展工作溫度范圍為
–40°C 至 +125°C。

單通道 TLV313 器件采用。。雙通道 TLV2313 器件采用小外形尺寸集成電路 (SOIC)-8 和超薄小外形尺寸 (VSSOP)-8 封裝，四通道 TLV4313 器件采用薄型小外形尺寸 (TSSOP)-14 封裝。

特性
? 面向成本敏感型系統的精密放大器
? 低 IQ：每通道 65μA
? 寬電源電壓：1.8V 至 5.5V
? 低噪聲：1kHz 時為 26nV/√Hz
? 增益帶寬：1MHz
? 軌到軌輸入/輸出
? 低輸入偏置電流：1pA
? 低失調電壓：0.75mV
? 單位增益穩定
? 內部射頻干擾 (RFI)/電磁干擾 (EMI) 濾波器
? 工作溫度范圍：
-40°C 至 +125°C

引腳功能和配置

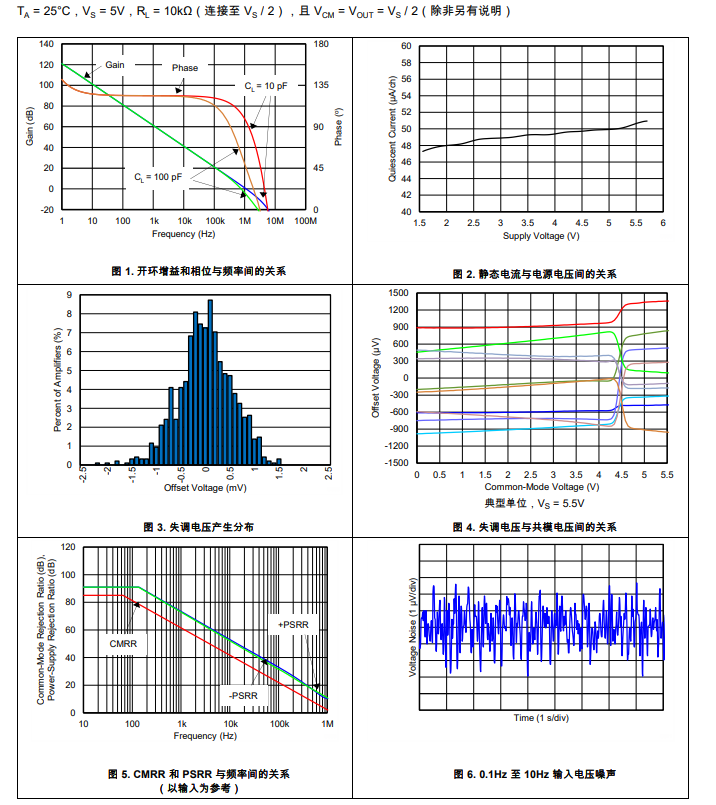

典型特性

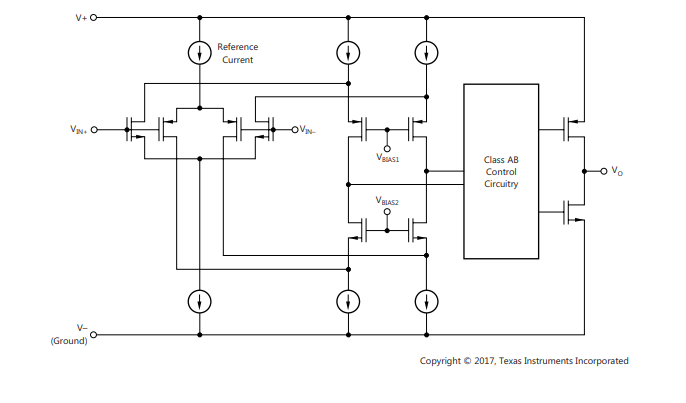

功能方框圖

應用范圍
? 醫療和保健
? 健身和可穿戴電子產品
? 公用事業儀表計量（熱量、水、能源）
? 樓宇自動化設備
? 點鈔機
