MAX2870 23.5MHz至6000MHz分數/整數N分頻合成器/VCO技術手冊
概述
MAX2870為超寬頻帶鎖相環(PLL)，集成壓控振蕩器(VCO)，能夠工作在整數和分數N分頻模式。配合外部參考時鐘振蕩器和環路濾波器，MAX2870可構成高性能頻率合成器，產生23.5MHz至6.0GHz頻率范圍的時鐘，并可保持優異的相位噪聲和雜散指標。
內部覆蓋3000MHz至6000MHz范圍的多路集成VCO以及1-128輸出分頻器用于實現超寬頻率范圍的時鐘輸出。器件提供雙通道差分輸出驅動器，可分別設置提供-4dBm至+5dBm的輸出功率，兩路輸出均可通過軟件或硬件控制靜音。
MAX2870由3線串口控制，兼容于1.8V控制邏輯。器件采用無鉛、符合RoHS標準的5mm x 5mm、32引腳TQFN封裝，工作在-40°C至+85°C擴展級溫度范圍。
數據表：*附件：MAX2870 23.5MHz至6000MHz分數 整數N分頻合成器 VCO技術手冊.pdf
應用
- 時鐘發生器
- PMAR/LMAR/公共安全無線電波
- 衛星通訊
- 測試與測量
- 無線基礎設施
- 無線LANs/CATV
特性
- 整數/分數N分頻模式
- 手動或自動選擇VCO
- 6000MHz基頻VCO3000MHz至
- 輸出二進制緩沖器/驅動器，用于擴展頻率范圍
- 1/2/4/8/16/32/64/128
- 23.5MHz至6000MHz
- 低相噪
- RMS抖動：0.25ps
RMS(典型值) - EVM @ 2.1GHz：0.35%(典型值)
- RMS抖動：0.25ps
- 高性能PFD
- 整數N分頻模式下，105MHz
- 分數N分頻模式下，50MHz
- 高達200MHz的參考時鐘頻率
- +3.0V至+3.6V供電
- 兩路可編程輸出
- -4dBm至+5dBm
- 模擬和數字鎖定檢測指示
- 硬件和軟件關斷控制
- 兼容于1.8V控制邏輯

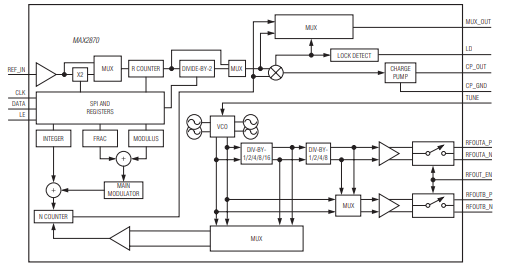

框圖

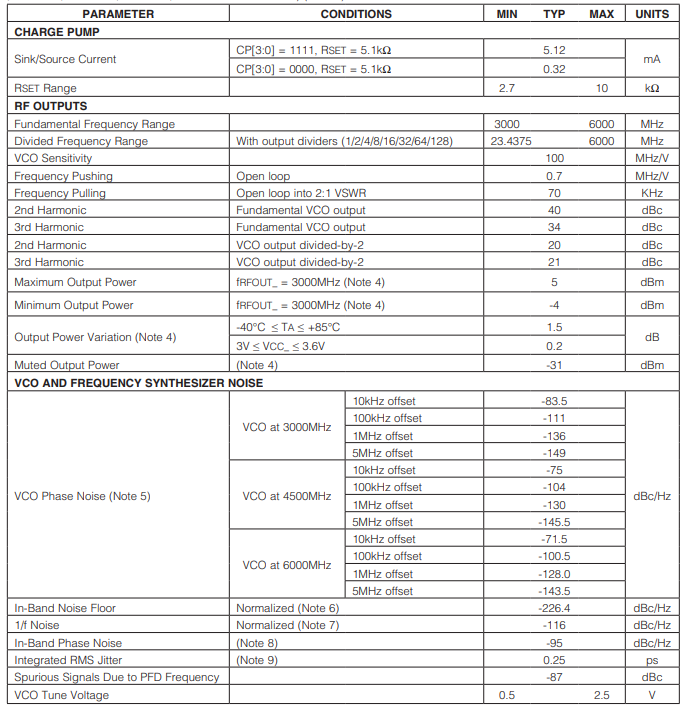

交流電氣特性

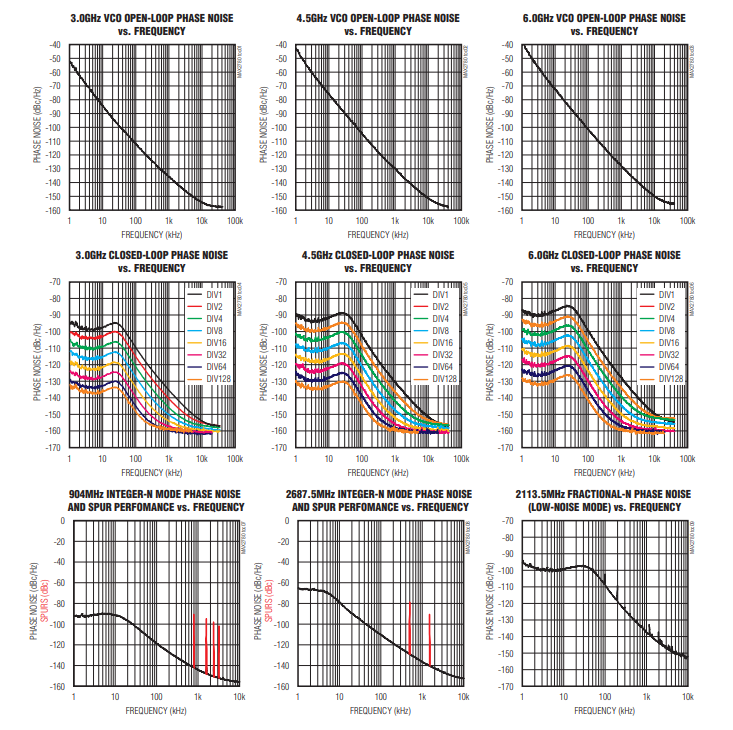

典型操作特性

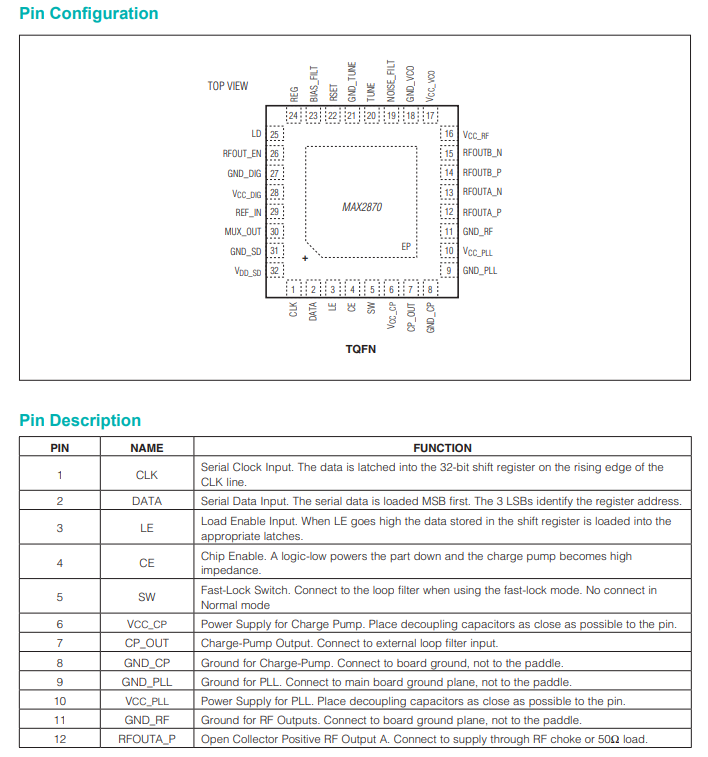

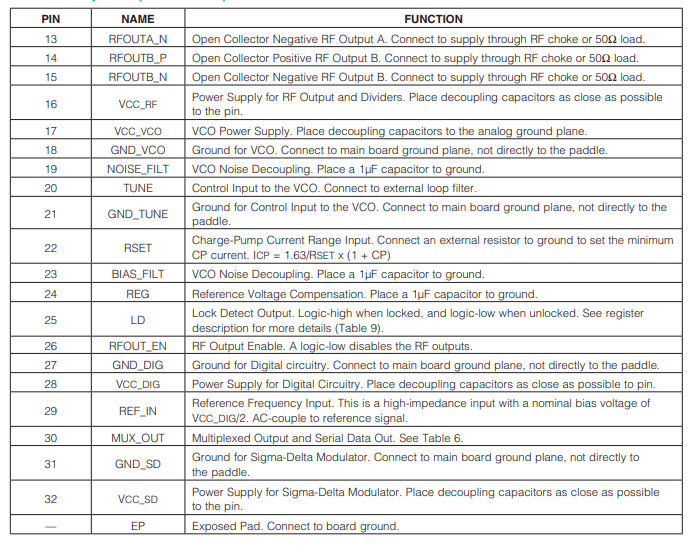

引腳配置描述

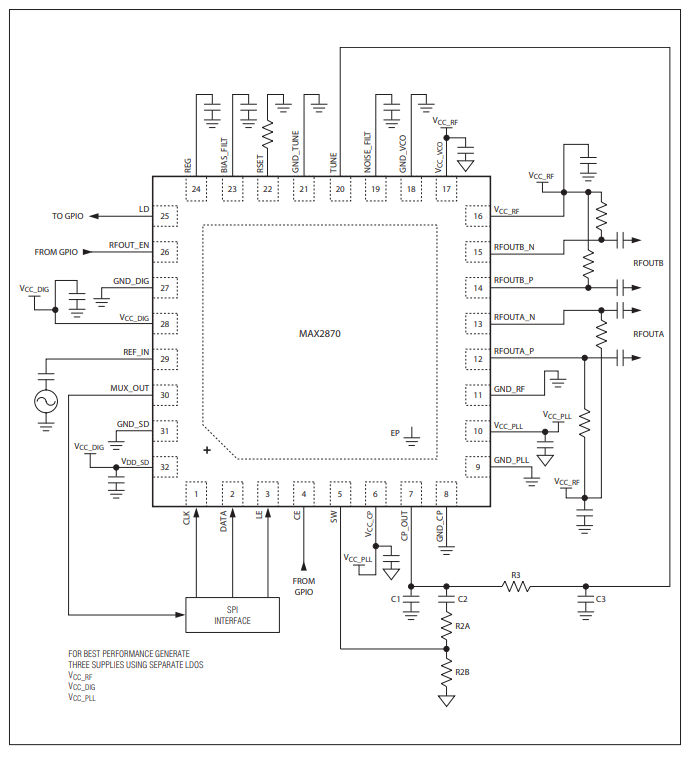

應用電路
