概述
MAX2871是一款超寬帶鎖相環(PLL)，集成壓控振蕩器(VCO)，可在整數N分頻和小數N分頻模式下工作。與外部基準振蕩器和環路濾波器結合使用時，MAX2871是一款高性能頻率合成器，能夠合成23.5MHz至6.0GHz的頻率，同時保持出色的相位噪聲和雜散性能。

由于多個集成VCO覆蓋3000MHz至6000MHz范圍，同時借助1至128的輸出分頻器，因此得以實現超寬頻率范圍。該器件還提供雙差分輸出驅動器，可獨立編程以提供-1dBm至+8dBm的輸出功率。兩個輸出均可通過軟件或硬件控制靜音。

MAX2871由四線式串行接口控制，兼容1.8V控制邏輯。該器件采用無鉛、符合RoHS標準的5mm x 5mm、32引腳TQFN封裝，可在-40°C至+85°C的擴展溫度范圍內工作。

MAX2871具有改良的特性組合和更好的整體相位噪聲性能，并且與MAX2870完全引腳和軟件兼容。
數據表：*附件：MAX2871 23.5MHz至6000MHz小數 整數N分頻頻率合成器 VCO技術手冊.pdf

應用

• 時鐘產生
• 微波無線電
• 測試與測量
• 無線基礎設施

特性

• 輸出二進制緩沖器/分頻器支持擴展頻率范圍
  • 分頻比為1/2/4/8/16/32/64/128
  • 23.5MHz至6000MHz
• 高性能鑒頻鑒相器(PFD)和基準頻率可降低頻譜噪聲
  • PFD高達140MHz
  • 基準頻率高達210MHz
• 低至-230dBc/Hz的歸一化帶內相位噪聲降低了系統本底噪聲貢獻
• 手動或自動VCO選擇允許快速切換
• 輸出相位重置和調整允許多個頻率合成器實現同步
• 具有7位ADC的片上溫度傳感器確保合理選擇VCO
• 周跳減少和快速鎖定功能提高了精度，加快了采樣速度
• 在整個溫度范圍內保持VCO鎖定可實現無毛刺運行
• 雙差分可編程輸出充分提高了使用靈活性

邏輯圖

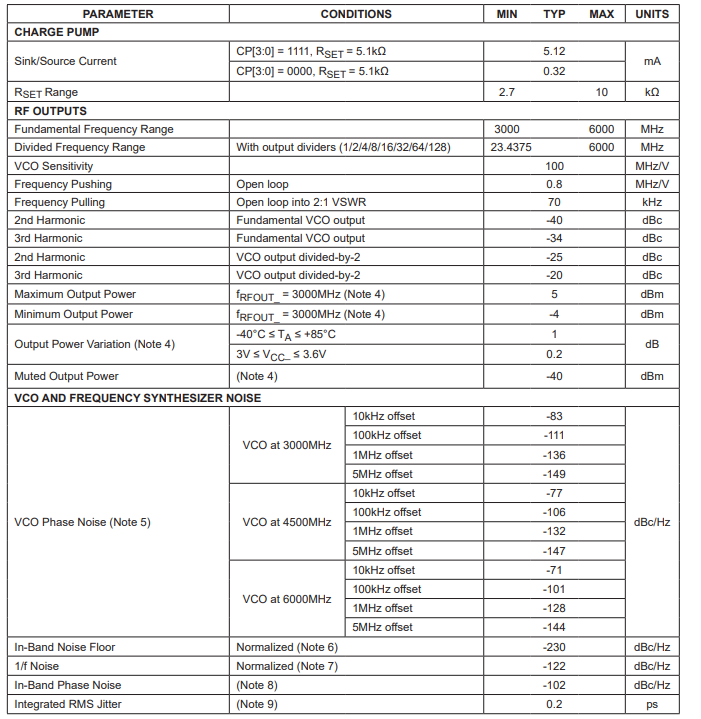

交流電氣特性(續)

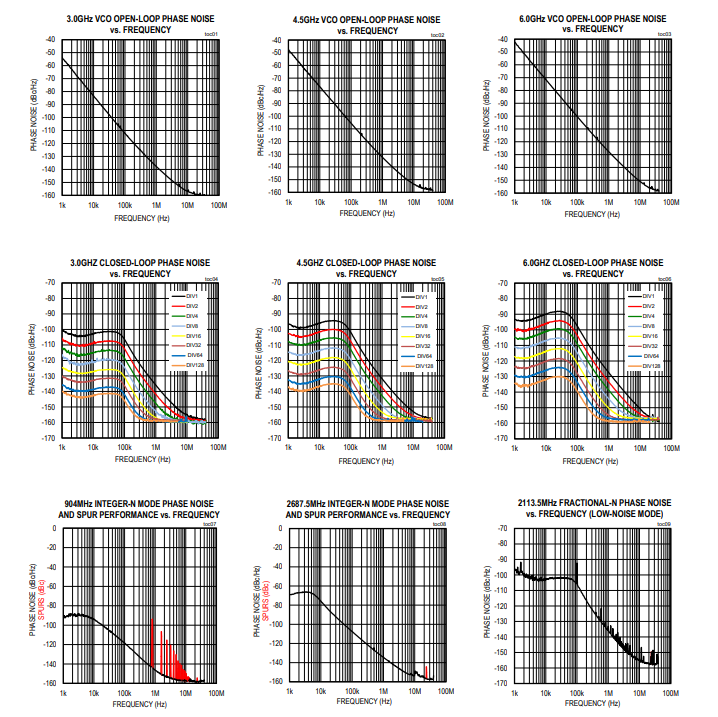

典型操作特性

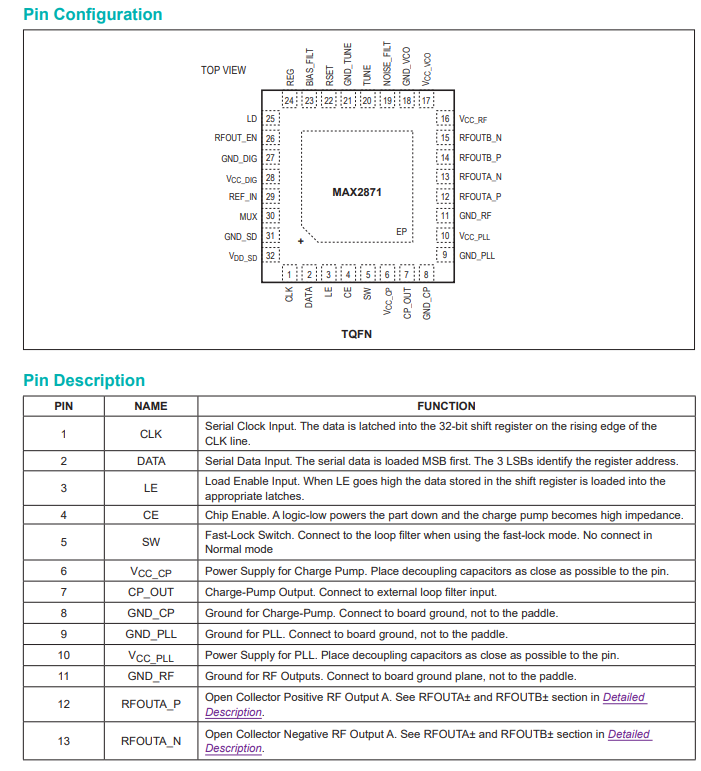

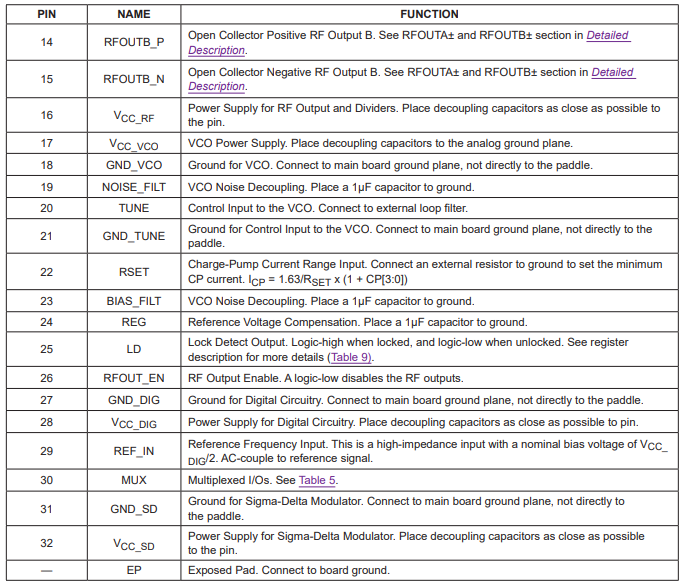

引腳配置描述

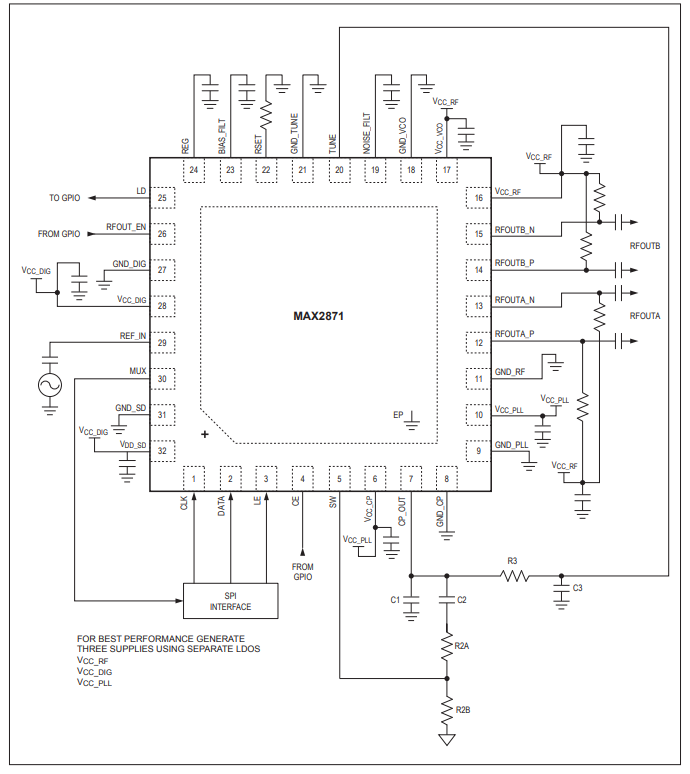

應用電路

應用信息

壓控振蕩器（VCO）手動選擇操作

壓控振蕩器手動選擇操作（VAS_SHDN = 1）可縮短環路鎖定時間，通常約為200μs 。多個MAX2871器件進行相位同步時也需要此操作。需按以下步驟進行操作：
1. 建立VCO查找表（僅在每次電源循環后執行一次）

• 將VAS_SHDN設為0，按照“VCO自動選擇（VAS）狀態機”部分正確設置BS位。
• 向Reg 0寫入合適的N值和小數部分值，將MAX2871觸發至第一個期望頻率點，即起始頻率。等待鎖相環鎖定。
• 從MUX引腳讀取PLL鎖定狀態6{8:3}，并將該值存儲為vco1，具體細節見“4線串行接口”部分，以實現寄存器回讀。
• 對所有期望的頻率點重復上述步驟。
  2. VCO手動選擇正常操作
• 將VAS_SHDN設為1 。
• 根據步驟1得到的VCO查找表，向reg3{31:26}寫入與期望頻率對應的VCO值。
• 向reg0寫入合適的N值和小數部分值，將MAX2871觸發至期望頻率。

MAX2871相位同步

多個MAX2871器件可實現相位同步。此功能僅在分數N模式下，且頻率范圍為187.5MHz至6000MHz時可用。必須遵循正確的硬件/寄存器設置準則：

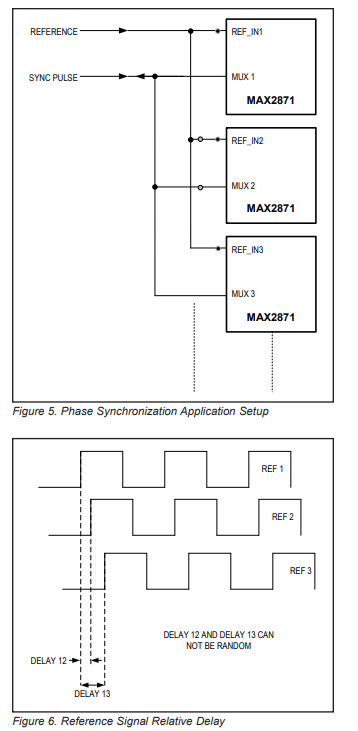

1. 將所有MAX2871連接到同一參考源。參考圖5。
2. 將所有MAX2871的MUX引腳連接到4線接口的回讀端。
3. 將所有MAX2871的MUX引腳連接到同一同步脈沖源。
4. 每個MAX2871參考引腳上參考信號的相對延遲不能隨機。參考圖6。
5.
