概述
ADF41020 頻率合成器在無線接收機和發射機的上變頻和下變頻部分中，可用來實現高達18 GHz 的本振。 它由低噪聲數字鑒頻鑒相器(PFD)、精密電荷泵、可編程參考分頻器和高頻可編程反饋分頻器（A、B和P）組成。 如果頻率合成器與一個外部環路濾波器和電壓控制振蕩器(VCO)一起使用，則可以實現完整的鎖相環(PLL)。 該頻率合成器可以通過有源環路濾波器驅動外部微波VCO。 其帶寬極高，因此可以省去倍頻器級，從而簡化系統架構并降低成本。 ADF41020 與ADI 公司的現[ADF4106]/[ADF4107]/[ADF4108]系列器件軟件兼容。除ADF41020的單端RF輸入引腳外，這些器件的引腳排列非常相似，當升級當前設計時，電路布局只需進行很小的更改。
數據表：*附件：ADF41020 18GHz微波PLL頻率合成器技術手冊.pdf

應用
? 微波點對點/多點無線電
? 無線基礎設施
? VSAT無線電
? 測試設備
? 儀器儀表

特性

• 最高18 GHz RF輸入頻率
• 集成式SiGe預分頻器
• 與常見的ADF4106/ADF4107/ADF4108系列PLL軟件兼容
• 2.85 V至3.15 V PLL電源供電
• 可編程電荷泵電流
• 可編程雙模預分頻器：8/9、16/17、32/33、64/65
• 三線式串行接口
• 模擬至數字鎖定檢測
• 硬件和軟件關斷模式

框圖

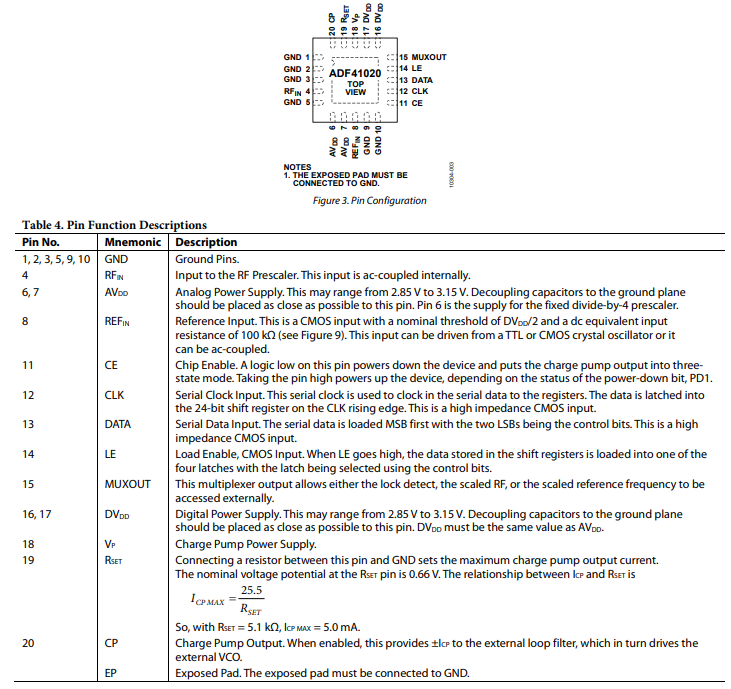

引腳配置描述

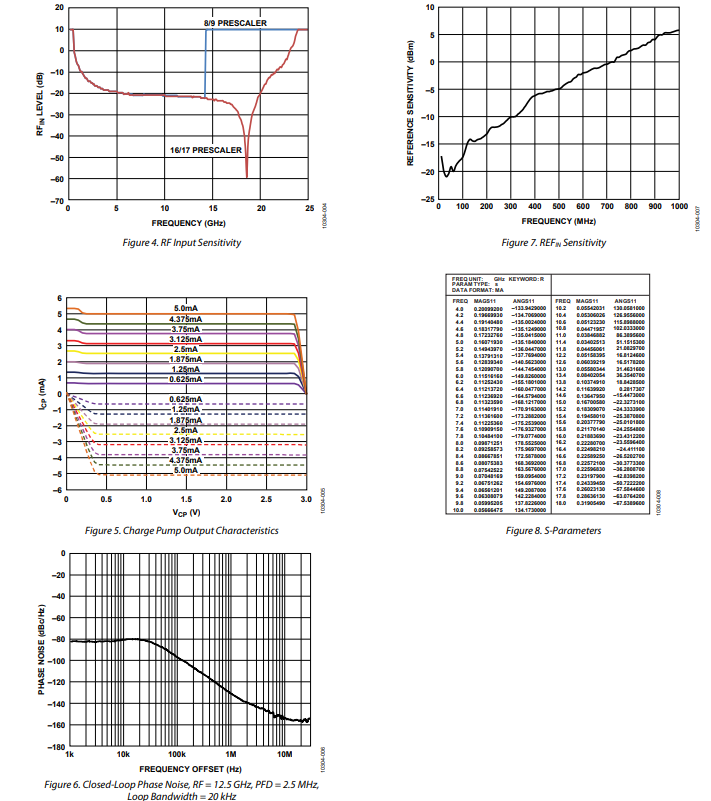

典型性能特征

工作原理

參考輸入部分

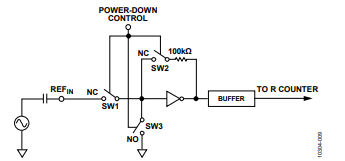

參考輸入級如圖9所示。SW1和SW2通常是閉合開關，SW3通常是斷開開關。掉電時，SW3閉合，SW1和SW2斷開。這確保了在掉電期間**REF_{IN}**引腳不會有負載。

圖9. 參考輸入級

射頻輸入級

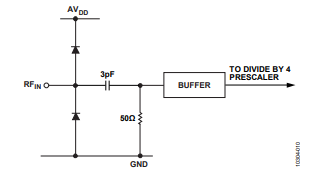

射頻輸入級如圖10所示。其后接一個緩沖器，用于產生預分頻器所需的差分電流模式邏輯（CML）電平。

圖10. 射頻輸入級

預分頻器

ADF41020采用雙預分頻器方案以實現高達18GHz的工作頻率。第一個預分頻器是固定的四分頻器。第二個預分頻器從四分頻器的輸出獲取輸入，采用雙模數預分頻器（P/P + 1）實現，可實現更精細的頻率分辨率。它與A計數器和B計數器配合，使能較大的分頻比N（N = 4P + A）。雙模數預分頻器工作在CML電平，從固定預分頻器獲取時鐘，并對CMOS A計數器和B計數器的計數值進行分頻。第二個預分頻器是可編程的，可通過軟件設置為8/9、16/17、32/33或64/65 。它基于同步4/5內核，對于連續輸出頻率，存在一個最小分頻比，由$4^P - P$給出。

A計數器和B計數器

A計數器和B計數器與兩個預分頻器配合，在鎖相環（PLL）反饋計數器中實現寬范圍的分頻比。當預分頻器輸出為350MHz或更低時，這些計數器可正常工作。

脈沖吞咽功能

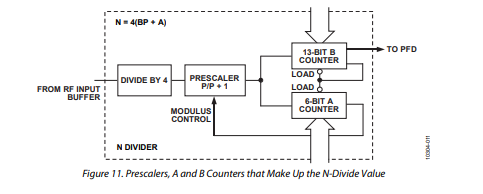

由于存在固定的四分頻模塊，生成的輸出頻率間隔為參考頻率除以R的四倍。VCO頻率公式為：

其中：

• **f_{VCO}**是外部壓控振蕩器（VCO）的輸出頻率。
• P是雙模數預分頻器的預設模數（如8、9、16、17 ）。
• B是13位二進制計數器的預設分頻比（2至8191 ）。
• A是6位二進制吞咽計數器的預設分頻比（0至63 ）。
• **f_{REF_{IN}}**是外部參考頻率振蕩器的頻率。
