概述
ADF4001頻率合成器可用來實現要求極低噪聲、穩定基準信號的PLL的時鐘源。它由低噪聲數字鑒頻鑒相器(PFD)、精密電荷泵、可編程參考分頻器和可編程13位N分頻器組成。此外，14位參考分頻器（R分頻器）允許PFD輸入端的REFIN頻率為可選值。如果頻率合成器與外部環路濾波器和電壓控制振蕩器(VCO)或電壓控制晶體振蕩器(VCXO)一起使用，則可以實現完整的鎖相環(PLL)。N的最小值為1，這為時鐘產生提供了靈活性。
數據表：*附件：ADF4001 200MHz時鐘發生器PLL技術手冊.pdf

特性

• 200 MHz帶寬
• 電源電壓范圍：2.7 V至5.5 V
• 可編程電荷泵電流
• 三線式串行接口
• 硬件和軟件掉電模式
• 模擬和數字鎖定檢測

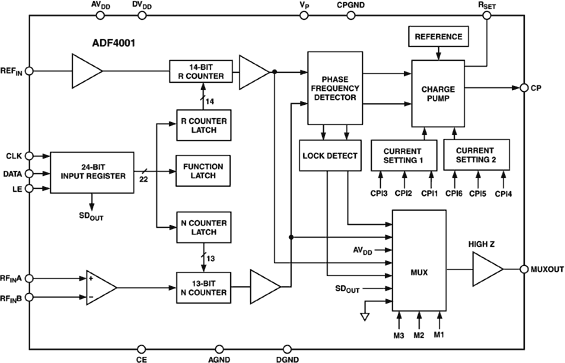

框圖

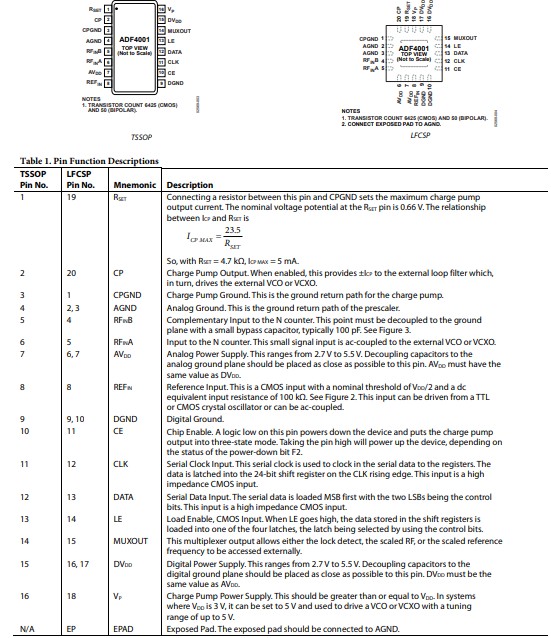

引腳配置描述

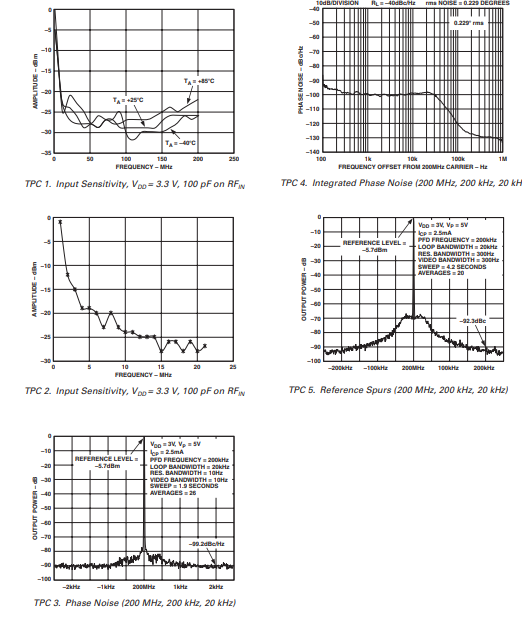

典型性能特征

電路說明

參考輸入部分

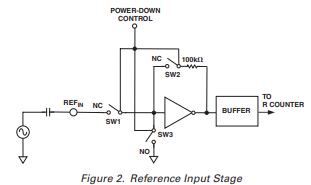

參考輸入級如圖2所示。SW1和SW2通常處于閉合狀態，SW3通常處于斷開狀態。當進入掉電模式時，SW3閉合，SW1和SW2斷開。這確保了在掉電時參考引腳（(REF_{IN})）不會有負載。

射頻輸入部分

射頻輸入級如圖3所示。其后接一個兩級限幅放大器，以生成N計數器緩沖器所需的電流模式邏輯（CML）時鐘電平。

N計數器

N CMOS計數器可在鎖相環（PLL）反饋回路中實現較寬范圍的分頻比。允許的分頻比范圍是1到8191。

N與R的關系
N計數器與R計數器配合，能夠生成間隔僅為參考頻率除以R的輸出頻率。壓控振蕩器（VCO）頻率的計算公式為：
[ f_{VCO} = N×frac{f_{REFIN}}{R} ]

其中：

• (f_{VCO})是外部壓控振蕩器（VCO）的輸出頻率。
• (N)是13位二進制計數器的預設分頻比（1到8191）。
• (f_{REFIN})是外部參考頻率振蕩器的頻率。
• (R)是14位二進制可編程參考計數器的預設分頻比（1到16,383）。

R計數器

14位R計數器可對輸入參考頻率進行分頻，以產生送往鑒頻鑒相器（PFD）的參考時鐘。允許的分頻比范圍是1到16,383 。

鑒頻鑒相器（PFD）和電荷泵

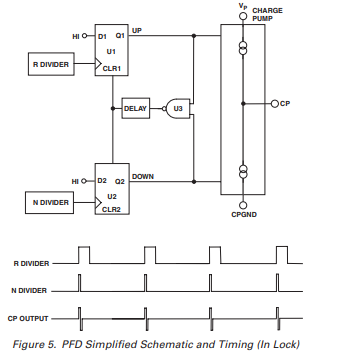

鑒頻鑒相器接收來自R計數器和N計數器的輸入，并輸出一個與兩者之間相位和頻率差成正比的信號。圖5是簡化示意圖。鑒頻鑒相器包含一個可編程延遲元件，用于控制抗反沖脈沖的寬度。此脈沖功能確保了鑒頻鑒相器傳遞函數中不存在死區，并將相位噪聲以及參考雜散降至最低。參考計數器鎖存（ABP2和ABP1）中的兩位控制脈沖寬度（見表III）。

多路復用輸出（MUXOUT）和鎖定檢測

ADF4001系列的輸出多路復用器允許通過功能表中的M3、M2和M1控制MUXOUT。表V顯示了完整的真值表。圖6以框圖形式展示了MUXOUT部分。
