OPA857 是一款針對光電二極管監控應用的寬頻帶、快速過驅恢復、快速穩定、超低噪聲互感抗 放大器。借助于可選反饋電阻，OPA857 簡化了高性能光系統的設計。極快速過載恢復時間和內部輸入保護提供了最佳組合，以便在最大限度地減少恢復時間的同時，保護信號鏈的剩余部分。兩個可選的互阻抗增益配置可實現當代互阻抗放大器應用所需要的高動態范圍和 靈活性。OPA857 采用 3mm × 3mm 超薄型四方扁平無引線 (VQFN) 封裝。

數據手冊：*附件：OPA857 超低噪聲、寬帶、偽差動輸出跨阻放大器技術手冊.pdf

特性

• 內部中級基準電壓
• 偽差分輸出電壓
• 寬動態范圍
• 閉環互阻抗帶寬：
  • 125MHz（5kΩ 互阻抗增益，
    1.5pF 外部寄生電容）
  • 105MHz（20kΩ 互阻抗增益，
    1.5pF 外部寄生電容）
• 超低輸入引入電流噪聲
  （Brickwall 濾波器帶寬 = 135MHz）：
  15nA RMS （20kΩ 互阻抗）
• 超短過載恢復時間：< 25ns
• 內部輸入保護二極管
• 電源：
  • 電壓：2.7V 至 3.6V
  • 電流：23.4mA
• 擴展級溫度范圍：-40°C 至 +85°C

引腳功能和配置

典型特性

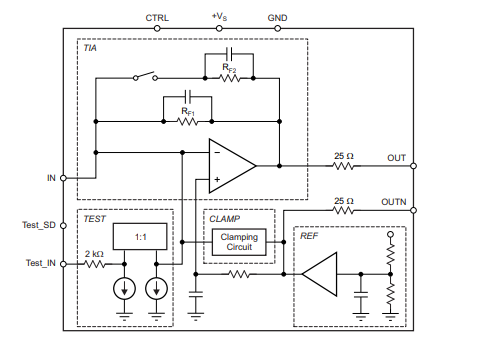

功能方框圖

應用

• 光電二極管監控
• 高速 I/V 轉換
• 光學放大器
• 計算機軸向斷層 (CAT) 掃描儀前端
