TPSF12C3 是一款有源濾波器 IC，旨在減少三相交流電源系統中的共模 （CM） 電磁干擾 （EMI）。

配置有電壓感應和電流注入 （VSCI） 的有源 EMI 濾波器 （AEF） 使用電容倍增器電路來模擬傳統無源濾波器設計中的 Y 電容器。該器件使用一組感應電容器感應每條電源線上的高頻噪聲，并使用注入電容器將降噪電流注入電源線。有效有源電容由電路增益和注入電容設置。AEF 感應和注入阻抗使用相對較低的電容值和較小的元件尺寸。該器件包括集成的濾波、補償和保護電路以及一個使能輸入。
*附件：tpsf12c3.pdf

該 TPSF12C3 為 EMI 測量目標頻率范圍內的 CM 噪聲提供了非常低的阻抗路徑。在指定頻率范圍的低端（例如，150 kHz 至 3 MHz）實現高達 30 dB 的 CM 噪聲降低，可顯著降低 CM 濾波器實現的尺寸、重量和成本。

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 電壓感應、電流注入有源 EMI 濾波器
  • 針對 CISPR 11 和 CISPR 32 B 類傳導 EMI 要求進行了優化
  • 在適用的 EMI 頻率范圍（150 kHz 至 3 MHz）內實現低阻抗共模發射
  • 扼流圈尺寸、重量和成本減少 50%+
  • 峰值注入電流為 ±80 mA（典型值）
  • 單位增益帶寬為 113 MHz 的放大器
• 8 V 至 16 V 的寬電源電壓范圍
• 結溫范圍為 –40°C 至 150°C
• 用于三相交流電源系統的簡單外部配置
  • 集成傳感濾波器和求和網絡
  • 線路頻率下的低漏電流
  • 簡化的補償網絡
• 固有的保護功能，實現穩健的設計
  • 可承受 6 kV 浪涌 （IEC 61000-4-5），外部元件數量最少
  • 用于遠程 ON 和 OFF 控制的使能引腳
  • 帶遲滯的 VDD 電壓 UVLO 保護
  • 帶滯后的熱關斷保護
• 4.2mm × 2mm SOT-23 14 引腳 （DYY） 封裝

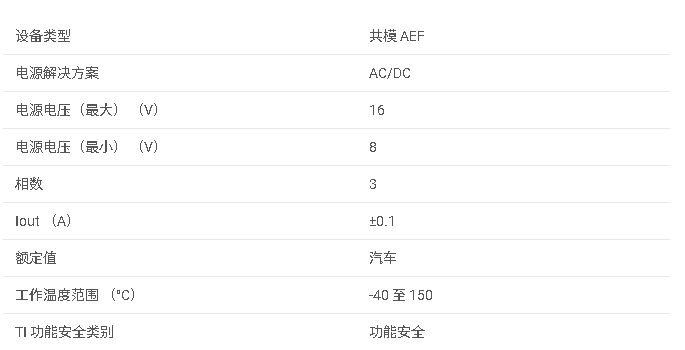

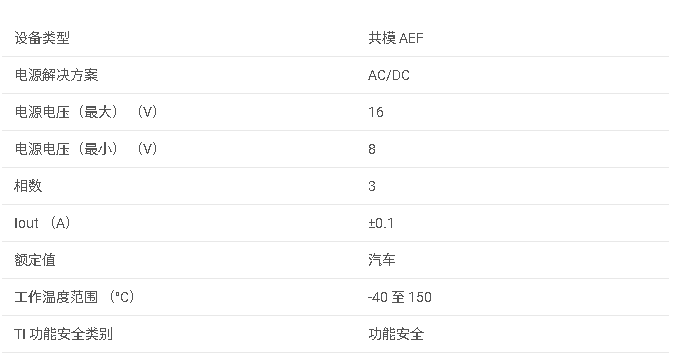

參數

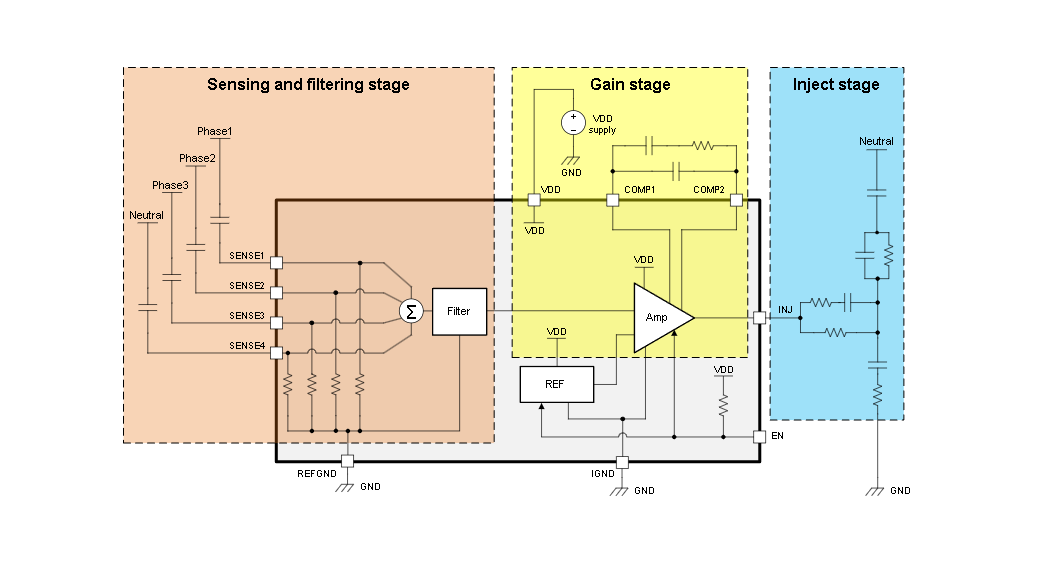

方框圖

一、產品概述

TPSF12C3是一款獨立式、主動式EMI濾波器，設計用于減少三相交流電源系統中的共模噪聲。該器件具有功能安全能力，適用于高密度電源系統、HVAC電機控制、航空航天和國防、焊接機、逆變器以及電信AC/DC整流器等應用。

二、主要特性

• ?功能安全能力?：提供文檔支持功能安全系統設計。
• ?共模噪聲抑制?：優化CISPR 11和CISPR 32 Class B傳導EMI要求，共模噪聲阻抗低，顯著降低共模濾波器尺寸、重量和成本。
• ?寬電源電壓范圍?：8V至16V。
• ?高工作溫度范圍?：結溫范圍-40°C至150°C。
• ?簡單外部配置?：適用于三相交流電源系統，集成感應濾波和求和網絡。
• ?保護特性?：具有浪涌承受能力（6 kV，IEC 61000-4-5）、使能引腳遠程控制、VDD電壓UVLO保護和熱關斷保護。

三、引腳功能

TPSF12C3采用14引腳SOT-23封裝，各引腳功能如下：

• ?IGND?：注入地。
• ?VDD?：電源引腳。
• ?INJ?：注入信號輸出。
• ?EN?：使能引腳。
• ?COMP1、COMP2?：外部補償電路連接。
• ?REFGND?：參考地。
• ?SENSE1至SENSE4?：感應輸入引腳。

四、電氣特性

• ?工作電壓范圍?：VDD為8V至16V。
• ?輸出電流范圍?：INJ引腳源和沉電流均為±80mA（典型值）。
• ?放大器特性?：直流增益52至869dB，單位增益帶寬113MHz。
• ?UVLO保護?：VDD電壓低于6.7V（典型值）時關斷，高于7.7V（典型值）時釋放。
• ?熱關斷保護?：結溫超過175°C時關斷，降低20°C后重啟。

五、功能描述

• ?主動EMI濾波?：通過感應電容檢測高頻噪聲，并通過注入電容將噪聲抵消電流注入電源線。
• ?電容性放大?：使用放大器作為注入電容的電容倍增器，降低共模扼流圈的電感值。
• ?集成線路抑制濾波器?：內置高通濾波器衰減線路頻率分量，提取共模噪聲信號。
• ?補償網絡?：部分內部補償與外部電容和電阻結合，形成鉛-滯后網絡。
• ?遠程控制?：使能引腳允許遠程控制器件的開關狀態，降低待機功耗。

六、應用信息

TPSF12C3適用于改善三相交流電源系統的共模EMI特性，滿足CISPR 11、CISPR 25和CISPR 32等EMI標準。數據手冊提供了典型應用電路、設計步驟、電源推薦和PCB布局指南，以幫助設計師快速實現高性能、低EMI的電源設計。

七、封裝與訂購信息

• ?封裝類型?：4.2mm × 2mm SOT-23 14引腳封裝。
• ?訂購信息?：提供多種訂購選項，包括商業級和汽車級版本，具體參見數據手冊的訂購信息部分。
