概述
AD9911是一款完整的直接數字頻率合成器(DDS)。該器件內置具有出色寬帶和窄帶無雜散動態范圍(SFDR)以及三個輔助DDS內核的高速DAC，而未分配數模轉換器(DAC)。這些輔助通道用于雜散抑制、多音生成或測試音調制。
數據表：*附件：AD9911 500 MSPS直接數字頻率合成器，內置10位DAC技術手冊.pdf

AD9911是一款集成SpurKiller技術和多音生成功能的DDS。在多音模式下最多生成四個并行載波；頻率、相位與幅度可以獨立編程。多音生成可用于系統測試，如交調失真和接收器阻塞靈敏度。通過降低諧波分量的幅度和/或其混疊，SpurKilling允許用戶改善SFDR性能。

通過使用其中一個輔助DDS內核，測試音調制可對輸出信號上的正弦波幅度進行有效調制。

AD9911能對頻率、相位或幅度執行調制（FSK、PSK、ASK）。通過將曲線存儲在寄存器庫中并將數據施加于曲線引腳進行調制。此外，AD9911支持頻率、相位或幅度線性掃描，適合雷達和儀器儀表等應用。

DDS可充當一個高分辨率分頻器，以REF_CLK作為輸入，DAC則提供輸出。REF_CLK輸入可以直接驅動，也可以結合集成式REF_CLK乘法器(PLL)使用。REF_CLK輸入還具有一個振蕩器電路，可采用外部晶體作為REF_CLK源。該晶體可以結合REF_CLK乘法器使用。AD9911 I/O端口具有多種配置，可提供極大的靈活性。I/O端口提供SPI兼容工作模式，它實際上與ADI公司早期DDS產品的SPI工作模式相同。

四個數據引腳（引腳SDIO_0、引腳SDIO_1、引腳SDIO_2和引腳SDIO_3）則可提供靈活性，能夠以四種可編程I/O模式工作。DAC輸出以電源作為基準電壓源，必須通過一個電阻和一個AVDD中心抽頭變壓器端接至AVDD。DAC具有自己的可編程基準電壓源，能夠實現不同的滿量程電流。

DDS內核（AVDD引腳和DVDD引腳）采用1.8 V電源供電。數字I/O接口(SPI)采用3.3 V電源供電，要求引腳DVDD_I/O（引腳49）連接至3.3 V電源。

應用

• 捷變本振
• 測試與測量設備
• 商用與業余無線電激勵器
• 雷達和聲納
• 測試音生成
• 快速跳頻
• 時鐘產生

特性

• 獲得專利的SpurKiller技術
• 多音生成
• 測試音調制
• 數據吞吐量高達800 Mbps
• 頻率/相位/幅度變化的延遲匹配
• 線性頻率/相位/幅度掃描功能
• 最多16級FSK、PSK、ASK
• 可編程DAC滿量程電流
• 32位頻率調諧分辨率
• 14位相位偏移分辨率
• 10位輸出幅度調整分辨率
• 軟件/硬件控制省電功能
• 多器件同步
• 可選4×至20× REF_CLK乘法器(PLL)
• 可選REF_CLK晶體振蕩器
• 56引腳LFCSP

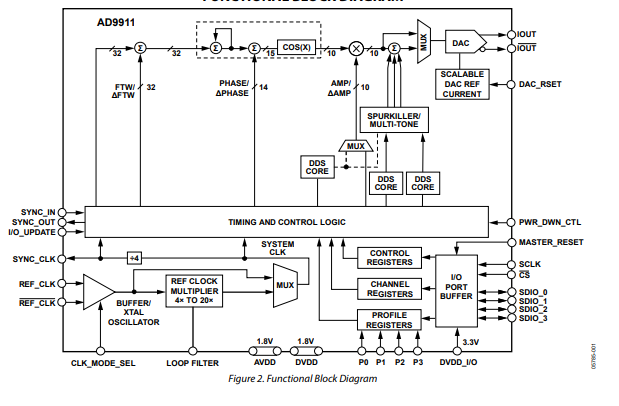

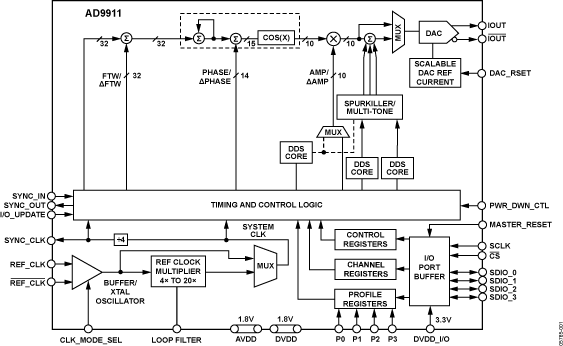

框圖

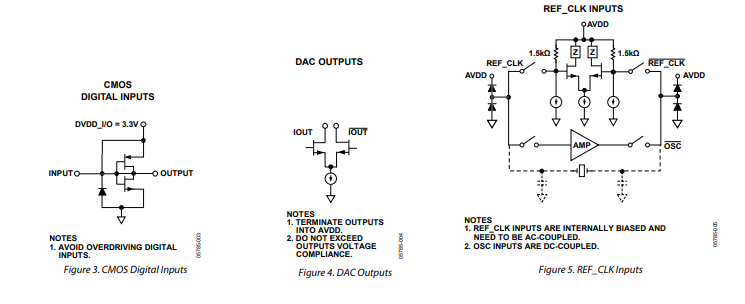

等效輸入和輸出電路

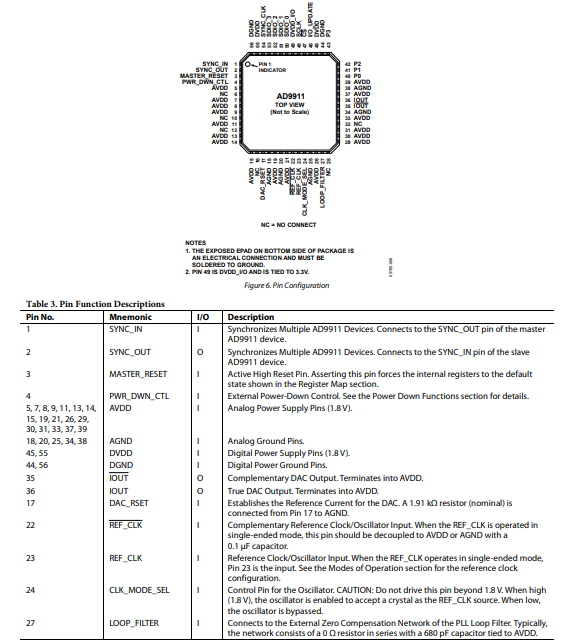

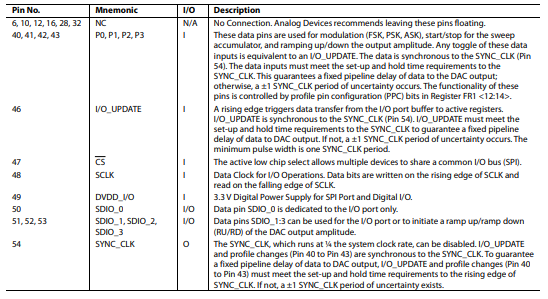

引腳配置描述

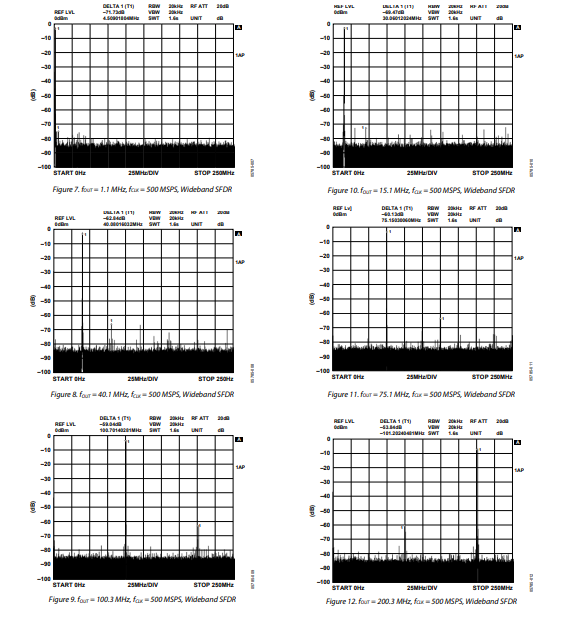

典型性能特征

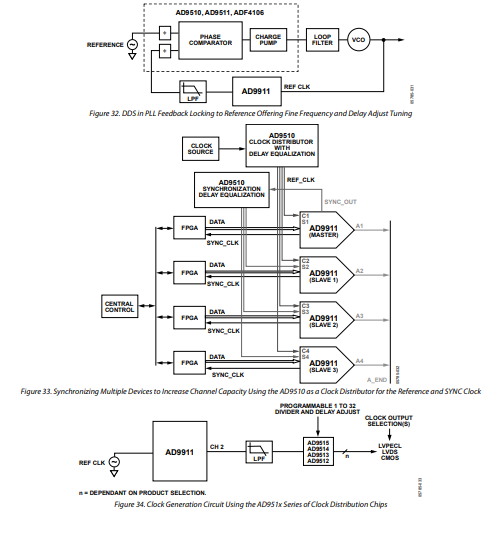

應用電路
