LM74501-Q1 與外部 N 溝道 MOSFET 配合使用，作為低損耗反極性保護解決方案。該器件支持 3.2V 至 65V 的寬電源輸入范圍。3.2V 輸入電壓支持特別適合汽車系統中嚴格的冷啟動要求。該器件可以承受并保護負載免受低至 –18 V 的負電源電壓的影響。LM74501-Q1 沒有反向電流阻斷功能，適用于負載的輸入反極性保護，這些負載可能會將能量輸送回輸入電源，例如汽車車身控制模塊電機負載。
*附件：lm74501-q1.pdf

LM74501-Q1 控制器為外部 N 溝道 MOSFET 提供電荷泵柵極驅動。LM74501-Q1 具有獨特的集成功能，使系統能夠滿足汽車 ISO7637 脈沖 1 瞬態要求，而無需額外的 TVS 二極管（TVS 更少）。LM74501-Q1 具有一個集成開關，可通過外部電阻分壓器實現電池電壓監控。當使能引腳為低電平時，控制器處于關閉狀態，僅消耗約 1 μA 的電流，因此在進入休眠模式時可提供較低的系統電流。

特性

• 符合 AEC-Q100 標準，結果如下
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 3.2V 至 65V 輸入范圍（3.9V 啟動）
• –18V 反向電壓額定值
• 用于外部 N 溝道 MOSFET 的電荷泵
• 柵極放電定時器：滿足汽車 ISO7637-2 脈沖 1 瞬態要求，無需額外的 TVS 二極管（TVS 較小）
• 1μA 關斷電流（EN = 低）
• 80μA 典型工作靜態電流（EN = 高）
• 20V VDS 箝位（EN = 低）
• 集成電池電壓監控開關 （SW）
• 8 引腳 SOT-23 封裝 2.90 mm × 1.60 mm

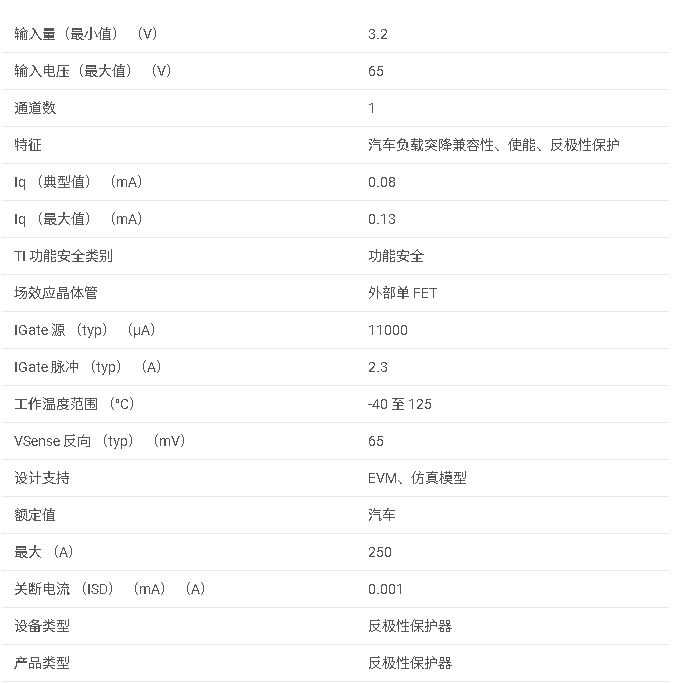

參數

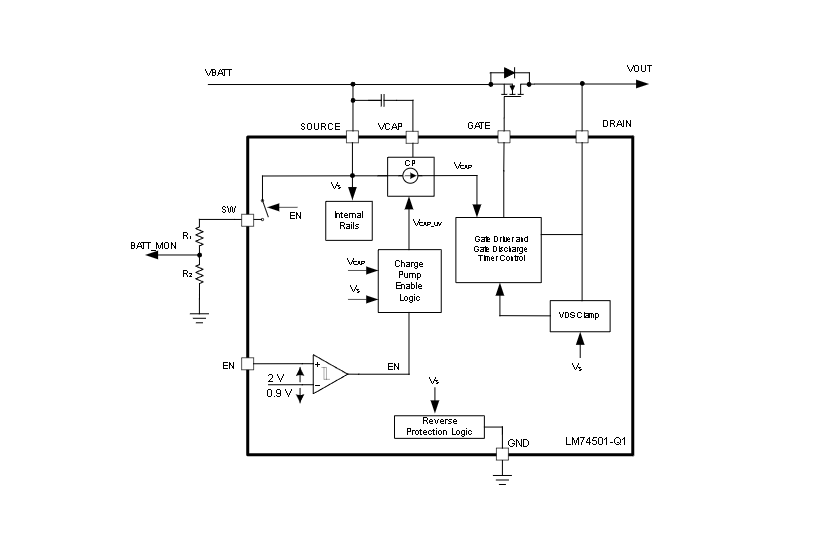

方框圖

1. 概述

LM74501-Q1是一款針對汽車應用的反向電池保護控制器，通過外部N溝道MOSFET實現低損耗的反向極性保護。該設備符合AEC-Q100標準，適用于汽車車身電子、信息娛樂系統、ADAS域控制器等應用。

2. 主要特性

• ?寬輸入電壓范圍?：3.2V至65V（啟動電壓3.9V）
• ?高反向電壓額定值?：-18V
• ?集成電荷泵?：為外部N溝道MOSFET提供柵極驅動電壓
• ?門極放電定時器?：滿足汽車ISO7637-2脈沖1瞬態要求，無需額外TVS二極管
• ?低靜態電流?：1μA（關斷模式），80μA（典型工作模式）
• ?小型封裝?：8引腳SOT-23，2.90mm × 1.60mm

3. 應用

• ?汽車車身電子?：如車身控制模塊（BCM）、雨刮器模塊
• ?汽車信息娛樂系統?：如數字駕駛艙處理單元
• ?ADAS域控制器?

4. 功能描述

• ? 輸入電壓（SOURCE） ?：用于為LM74501-Q1供電，支持寬范圍輸入電壓。
• ? 電荷泵（VCAP） ?：為外部N溝道MOSFET提供必要的柵極驅動電壓，通過外部電容充電。
• ? 使能（EN） ?：允許通過外部信號啟用或禁用LM74501-Q1，EN引腳可承受高達±65V的電壓。
• ? 門極驅動（GATE） ?：控制外部N溝道MOSFET的柵極電壓，實現低損耗的反向極性保護。
• ? 電池電壓監測（SW） ?：通過SW引腳和外部電阻分壓器實現電池電壓監測。
• ?門極放電定時器?：在ISO7637-2脈沖1事件期間，通過外部電容保持MOSFET導通一段時間，實現TVS-less操作。

5. 設備功能模式

• ?關斷模式?：當EN引腳電壓低于指定閾值時，LM74501-Q1進入關斷模式，電荷泵和門極驅動器均被禁用。
• ?全導通模式?：當滿足特定條件時，LM74501-Q1進入全導通模式，外部MOSFET完全導通。
• ?VDS鉗位模式?：當DRAIN和SOURCE之間的電壓差超過VDS鉗位閾值時，LM74501-Q1自動將外部MOSFET導通，以防止電壓過高。

6. 典型應用電路

• 提供了針對12V電池保護的典型應用電路，展示了如何使用LM74501-Q1與外部N溝道MOSFET實現反向極性保護。
• 詳細說明了電路中的元件選擇和參數計算，包括MOSFET的選擇、門極放電定時器電容（CT）的選擇等。

7. 布局指南

• 建議將SOURCE、GATE和DRAIN引腳與MOSFET的相應引腳緊密連接。
• 使用厚銅跡線以減少源極和漏極的電阻損耗。
• 將輸入電容放置在SOURCE引腳附近，以減小長地環路的影響。
• 將電荷泵電容（VCAP）遠離MOSFET放置，以降低熱效應對電容值的影響。

8. 文檔支持

• 提供了數據手冊、應用指南和相關應用筆記的支持鏈接。
• 用戶可以訂閱文檔更新通知，以獲取最新產品信息。

通過以上總結，用戶可以全面了解LM74501-Q1的主要特性、應用、功能描述、設備功能模式、典型應用電路、布局指南以及文檔支持。
