LM74502 LM74502H 是一款控制器，可與外部背靠背連接的 N 溝道 MOSFET 配合使用，以實現低損耗反極性保護和負載斷開解決方案。該器件還可以配置為驅動高壓側 MOSFET，作為具有過壓保護功能的負載開關。3.2 V 至 65 V 的寬電源輸入范圍允許控制許多常用的直流總線電壓，例如 12 V、24 V 和 48 V 輸入系統。該器件可以承受并保護負載免受低至 –65 V 的負電源電壓的影響。LM74502 LM74502H 沒有反向電流阻塞功能，僅適用于輸入反極性保護。
*附件：lm74502.pdf

LM74502控制器為外部 N 溝道 MOSFET 提供電荷泵柵極驅動。當使能引腳為低電平時，控制器關閉并消耗大約 1 μA 的電流，因此在進入睡眠模式時提供低系統電流。LM74502 和 LM74502H 提供可編程的過壓和欠壓保護，在發生這些故障事件時切斷輸入源的負載。這些器件采用 2.9 mm × 1.6 mm 8 引腳 DDF 封裝，額定溫度范圍為 –40°C 至 +125°C。

特性

• 3.2V 至 65V 輸入范圍（3.9V 啟動）
• –65V 輸入反向電壓額定值
• 用于驅動的集成電荷泵
  • 外部背靠背 N 溝道 MOSFET
  • 外部高邊開關 MOSFET
  • 外部反極性保護 MOSFET
• 柵極驅動型號
  • LM74502：60μA 峰值柵極驅動源容量
  • LM74502H：11mA 峰值柵極驅動源容量
• 2.3A 峰值柵極灌電流容量
• 使能引腳功能
• 45μA 典型工作靜態電流（EN/UVLO = 高）
• 1μA 關斷電流（EN/UVLO = 低）
• 可調的過壓和欠壓保護
• -40°C 至 +125°C 環境工作溫度范圍
• 采用 8 引腳 SOT-23 封裝，2.90 mm × 1.60 mm

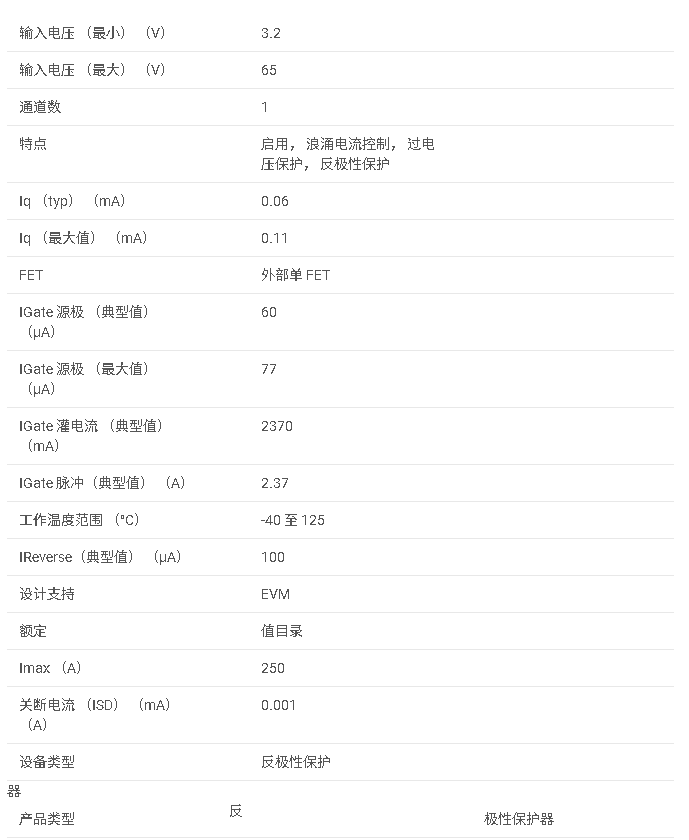

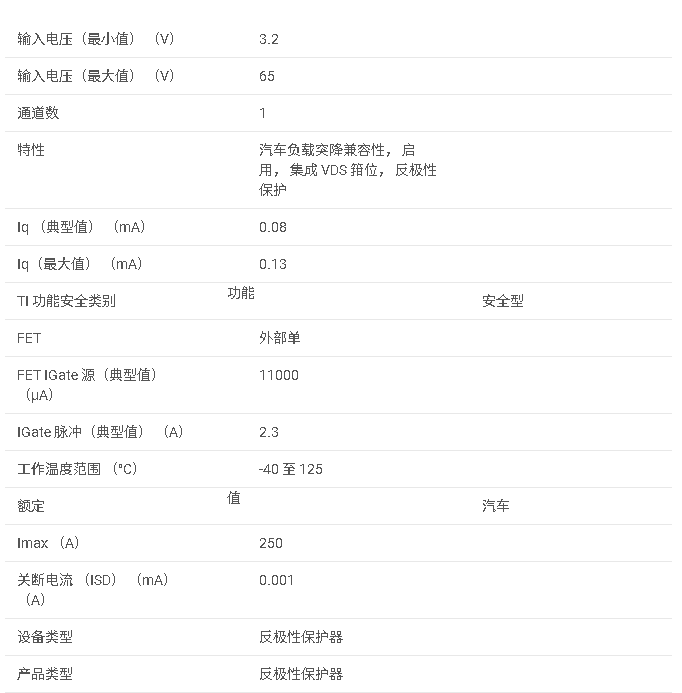

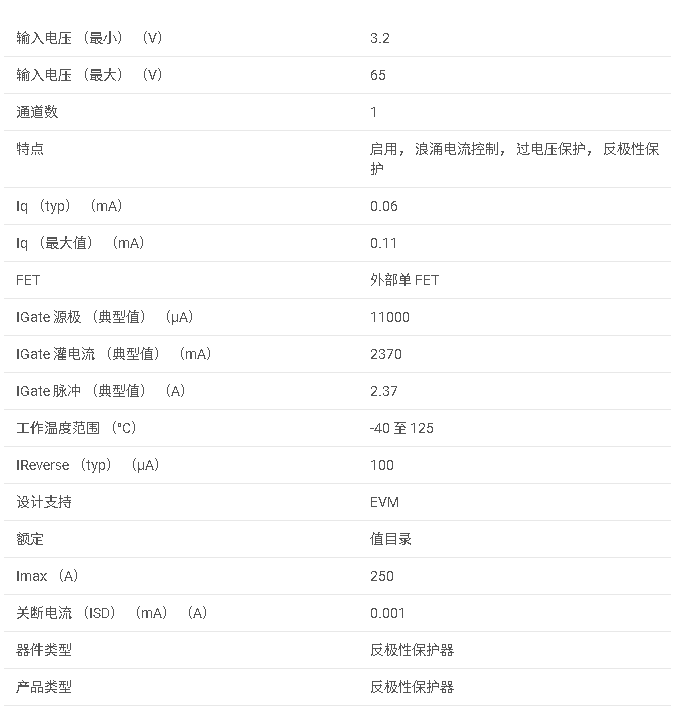

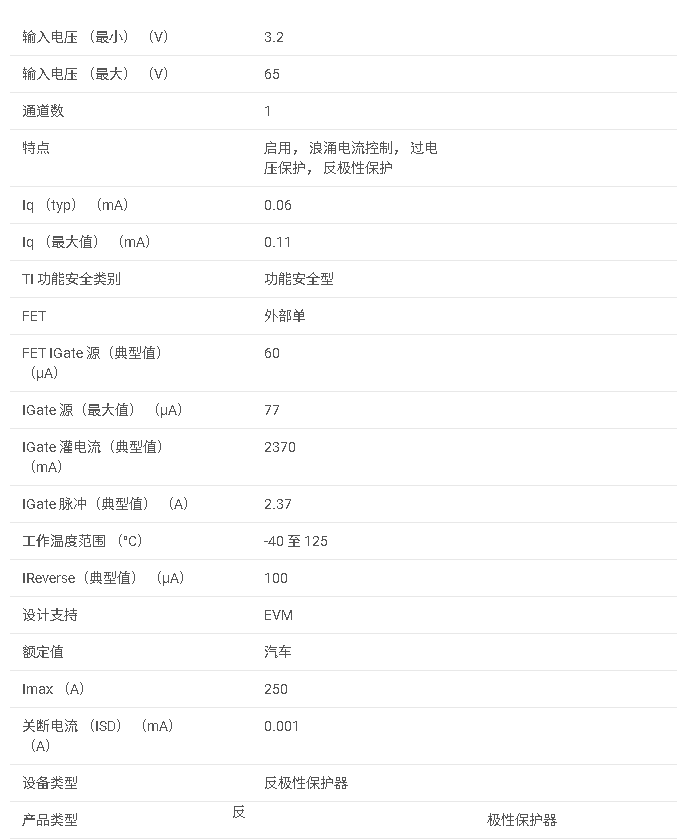

參數

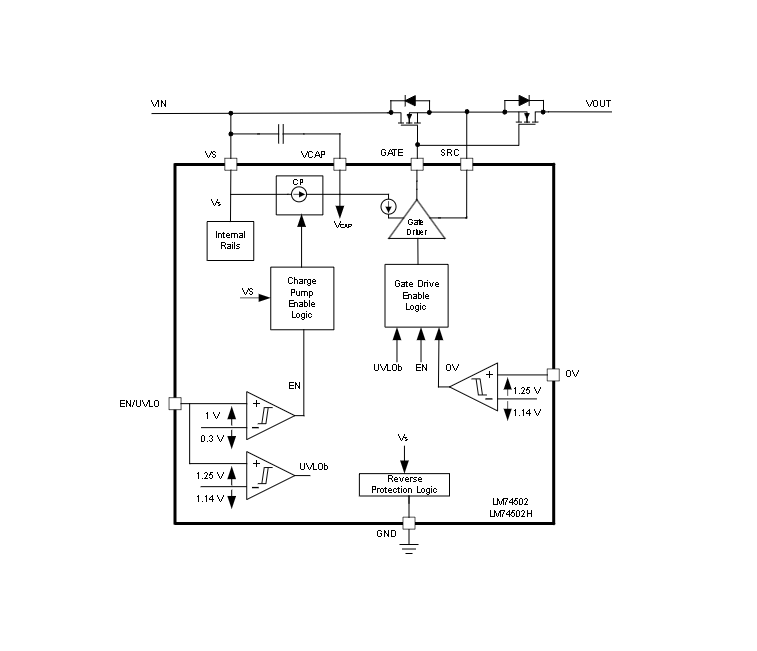

方框圖

概述

LM74502是一款低IQ高側開關控制器，具有反向極性和過壓保護功能。它設計用于與外部背對背連接的N溝道MOSFET一起工作，實現低損耗的反向極性保護和負載斷開解決方案。該設備還可以配置為驅動高側MOSFET，用作具有過壓保護的負載開關。

主要特性

• ?寬輸入電壓范圍?：3.2V至65V（啟動電壓為3.9V）
• ?高反向電壓承受能力?：輸入反向電壓額定值為-65V
• ?集成電荷泵?：用于驅動外部N溝道MOSFET
• ?兩種門驅動變體?：
  • LM74502：60μA峰值門驅動源容量
  • LM74502H：11mA峰值門驅動源容量
• ?可編程過壓和欠壓保護?
• ?低系統電流?：?jiǎn)⒂脮r(shí)典型工作靜態電流為45μA，禁用時關斷電流為1μA
• ?工作溫度范圍?：-40°C至+125°C
• ?小型封裝?：8引腳SOT-23封裝，尺寸為2.90mm × 1.60mm

應用

• ?工廠自動化和控制?：如PLC數字輸出模塊
• ?工業電機驅動?
• ?工業運輸?
• ?電源反向極性保護?

功能描述

• ?反向極性保護?：設備可以承受并保護負載免受負電源電壓的影響，最大可達-65V。
• ?過壓和欠壓保護?：通過OV引腳實現可編程過壓保護，當OV引腳電壓超過過壓閾值時，門驅動被關斷。
• ?電荷泵?：為外部N溝道MOSFET提供必要的驅動電壓，典型值為13V。
• ?門驅動?：控制外部N溝道MOSFET，LM74502和LM74502H分別提供不同的門驅動強度，適用于不同的應用場景。

設備功能模式

• ?關斷模式?：當EN/UVLO引腳電壓低于指定輸入低閾值時，設備進入關斷模式，門驅動和電荷泵均被禁用。
• ?傳導模式?：當滿足門驅動啟用條件時，設備進入傳導模式，完全增強外部MOSFET。

典型應用

• ?反向極性保護與負載斷開?：LM74502與外部背對背連接的N溝道MOSFET一起使用，實現反向極性保護和負載斷開。
• ?高側開關驅動?：LM74502H可用于驅動高側MOSFET，實現具有過壓保護功能的負載開關。

布局指南

• 輸入電容應盡可能靠近VS引腳放置，以減小寄生電感。
• 連接LM74502的門驅動和源引腳到MOSFET的門和源引腳，使用短走線。
• 使用厚走線以最小化MOSFET源極和漏極的電阻性損耗。

文檔支持

• 提供了接收文檔更新通知、支持資源、靜電放電警告等信息。
• 提供了詳細的機械、包裝和可訂購信息。

通過上述總結，用戶可以全面了解LM74502的主要特性、應用、功能描述、設備功能模式、典型應用以及布局指南。
