TPS27SA08-Q1 器件是一款單通道智能高側開關，旨在與 24V 電源系統配合使用。該設備集成了強大的保護和診斷功能，即使在短路等有害事件中也能確保輸出端口保護。該器件通過可靠的電流限制來防止故障，該限流通過調節設定點（標稱值為 20 A）的輸出電流來對過流事件做出反應。TPS27SA08-Q1 器件還提供高精度模擬電流檢測，可在驅動不同的負載曲線時改進診斷。通過向系統 MCU 報告負載電流、器件溫度和電源電壓，該器件可實現預測性維護和負載診斷，從而延長系統使用壽命。
*附件：tps27sa08-q1.pdf

TPS27SA08-Q1 器件采用小型 16 引腳 HTSSOP 封裝，可減小 PCB 占用空間。

特性

• 具有典型 9mΩ R 的單通道智能高側開關 上 （噸 J = 25°C）
• 適用于具有 40V 負載突降的 24V 電源系統
• 通過過流保護提高可靠性：
  • 電流限制閾值標稱值為 20 A
  • 達到閾值時的電流限制（鉗位）
• 適用于汽車應用：
  • 符合 AEC Q-100 標準
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 強大的集成輸出保護：
  • 集成熱保護
  • 對地和電源短路保護
  • 反向電源期間自動接通 FET
  • 如果發生電源和接地丟失，則自動關閉
  • 集成輸出鉗位，用于對感性負載進行消磁
  • 可配置的故障處理
• 模擬感應輸出可配置為精確測量：
  • 負載電流
  • 電源電壓
  • 設備溫度
• 將 FLT 指示返回給 MCU
  • 檢測關斷狀態和對地短路時的開路負載

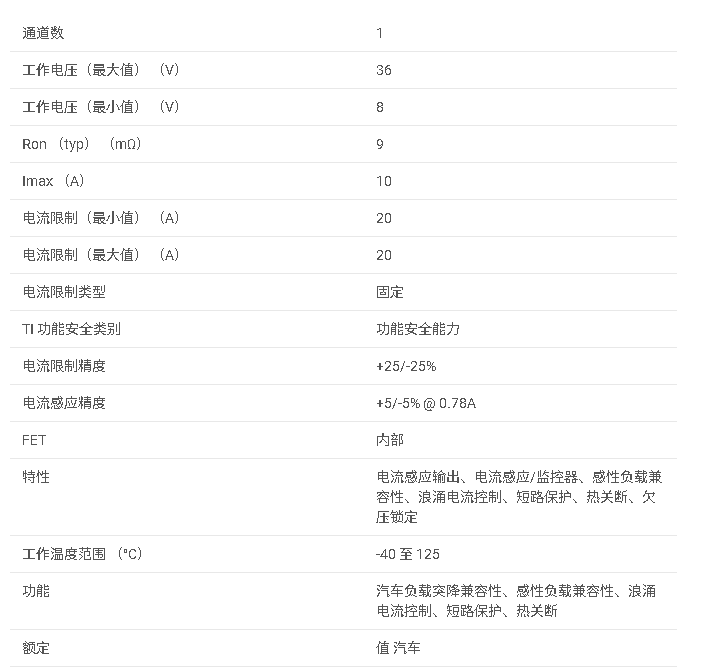

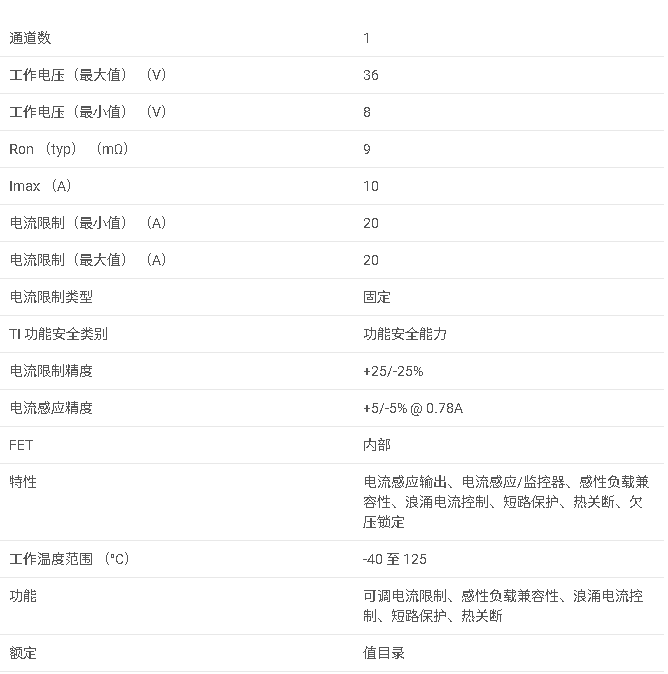

參數

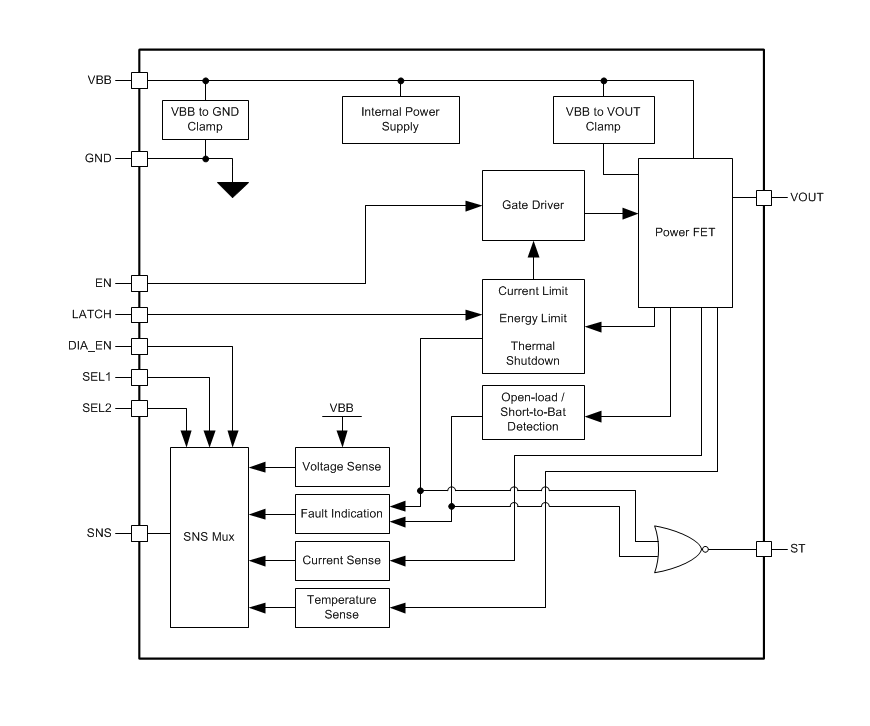

方框圖

1. 產品概述

• ?產品名稱?：TPS27SA08-Q1 24-V, 10-A, 單通道汽車智能高端開關
• ?應用領域?：適用于24V供電系統，如汽車座椅加熱、照明系統等。
• ?主要特點?：
  • 典型9mΩ導通電阻（TJ = 25°C）
  • 40V負載瞬態承受能力
  • 過流保護，電流限制閾值標稱20A
  • 熱保護和短路保護
  • 集成診斷功能，如負載電流、溫度和供電電壓監測

2. 功能描述

• ?智能高端開關?：集成保護機制，確保在過流、短路等故障條件下的系統安全。
• ?高精度模擬電流感應?：允許對負載電流進行精確監測，提升診斷能力。
• ?熱保護?：內置溫度傳感器，過熱時自動關閉輸出。
• ?短路保護?：輸出短路時，限制電流以防止損壞。
• ?反向供電保護?：在反向供電條件下自動開啟開關，防止MOSFET體二極管功耗。

3. 技術規格

• ?供電電壓范圍?：8V至36V（標稱），最大瞬態電壓40V
• ?連續負載電流?：最大10A（TA = 70°C）
• ?導通電阻?：典型9mΩ（TJ = 25°C），最大20mΩ（TJ = 150°C）
• ?電流限制閾值?：標稱20A，根據溫度變化（15A至27.8A）
• ?熱關斷溫度?：160°C，帶20°C遲滯

4. 應用電路

• ?典型應用?：汽車座椅加熱控制，通過監測負載電流和溫度來實現故障預警和系統保護。
• ?設計考慮?：包括選擇合適的感應電阻、布局優化以減少熱效應、以及必要的外部組件（如濾波電容、保護二極管等）。

5. 布局指導

• ?布局建議?：所有VOUT引腳必須在PCB上短路連接，以確保電流路徑的對稱性；連接裸露焊盤到大的銅平面以優化熱性能。

6. 封裝信息

• ?封裝類型?：16引腳HTSSOP封裝，尺寸為5.00mm x 4.40mm。
• ?環境信息?：符合RoHS標準，峰值回流溫度為260°C。

7. 文檔支持

• ?相關文檔?：TI提供了如何驅動感性、容性和照明負載的應用報告，以及智能功率開關的短路可靠性測試報告等。
• ?支持資源?：用戶可以通過TI的E2E支持論壇獲取幫助。

8. 注意事項

• ?靜電放電（ESD）警告?：處理集成電路時應采取適當的預防措施。
• ?熱管理?：在高功率應用中，需特別注意設備的熱管理，以防止過熱損壞。

9. 安全與合規

• ?安全信息?：用戶應負責選擇合適的TI產品，并確保其應用符合所有適用的安全標準和法規要求。
• ?責任聲明?：TI對其提供的技術數據、應用建議等不承擔任何明示或暗示的保證。
