TPS22948 器件是一款小型單通道負載開關，具有強大的故障保護功能，包括輸出電流限制、反向電流阻斷和熱關斷功能。

開關導通狀態由數字輸入控制，該數字輸入能夠直接與低壓控制信號連接。首次上電時，使用智能下拉來防止 ON 引腳懸空，直到系統排序完成。一旦引腳被故意驅動為高電平 （>VIH），智能下拉將斷開，以防止不必要的功率損失。?

TPS22948采用標準 SC-70 封裝，可在 –40°C 至 125°C 的溫度范圍內工作。
*附件：tps22948.pdf

特性

• 輸入工作電壓范圍 （V 在 ）：2.5 V 至 5.5 V
• 輸出電流限制 （I 限制 ）：240 mA（典型值）
• 熱關斷 （TSD）
• 導通電阻 （R 上 ）：300 mΩ（典型值）
• 慢速導通定時限制浪涌電流（典型值）：
  • 開啟時間 （t 上 ）：820 us，6.6 mV/μs 時
• 始終開啟反向電流阻斷 （RCB）：
  • ON 狀態激活電流 （I RCB ）：–200 mA（典型值）
• 故障指示 （FLT）
• 智能 ON 引腳下拉 （R PD，ON ):
  • 在 V 上 IH 系列 （我 上 ）：25 nA（最大值）
  • 在 V 上 IL （英語） （R PD，ON ）： 500 kΩ（典型值）
• 低功耗：
  • ON 狀態 （I Q ）： 50 uA（典型值）
  • 關閉狀態 （I 標清 ）： 0.3 uA（典型值）

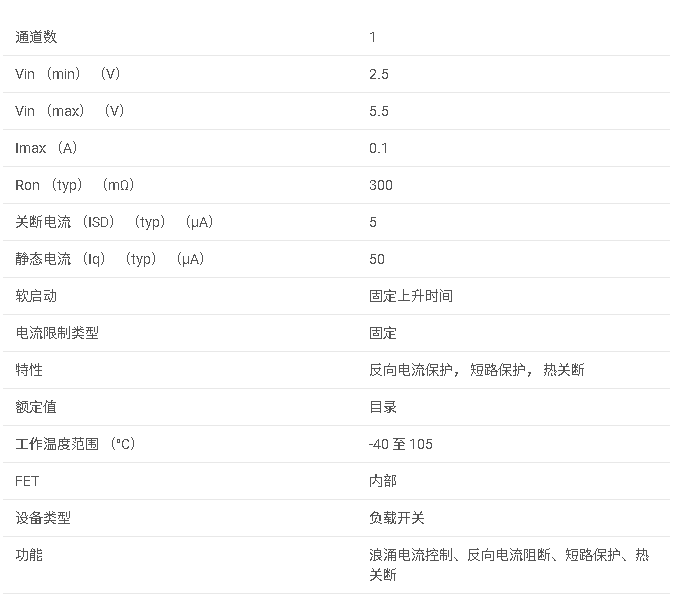

參數

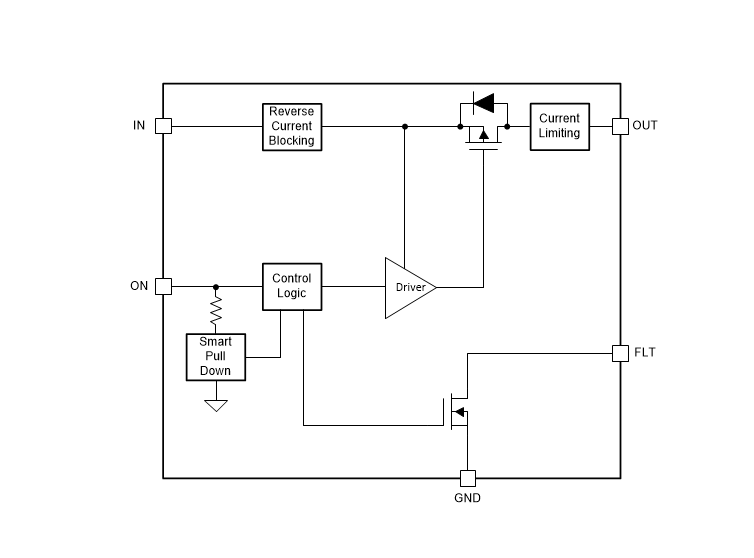

方框圖

1. 產品概述

• ?名稱?：TPS22948
• ?類型?：5.5V，240mA電流限制負載開關
• ?特點?：具有反向電流阻斷功能，適用于個人電子設備、機頂盒、HDMI輸出端口、筆記本/臺式電腦、擴展塢等應用

2. 主要特性

• ?輸入電壓范圍?：2.5V至5.5V
• ?輸出電流限制?：典型值240mA，最大值350mA
• ?熱關斷保護?：防止過熱損壞
• ?慢啟動特性?：限制浪涌電流，減少電源壓降
• ?反向電流阻斷?：始終開啟，激活電流典型值200mA
• ?故障指示?：FLT引腳在熱關斷或反向電流條件下拉低
• ?低功耗?：工作狀態下典型電流50μA，關閉狀態下典型電流0.3μA

3. 功能描述

• ?數字控制開關?：ON引腳控制開關狀態，兼容標準GPIO邏輯電平
• ?智能下拉電阻?：上電時防止ON引腳浮動，確保系統穩定
• ?電流限制?：在輸出電流超過限制時，自動限制輸出電流至ILIM水平
• ?反向電流阻斷?：當VOUT大于VIN時，自動阻斷反向電流

4. 電氣特性

• ? 導通電阻（RON） ?：典型值300mΩ，最大值500mΩ（T_A = -40°C至125°C）
• ? 開啟時間（tON） ?：典型值820μs（C_L = 18nF, R_L = 100Ω）
• ? 關斷時間（tOFF） ?：典型值15μs（C_L = 18nF, R_L = 100Ω）
• ?熱關斷溫度?：上升典型值150°C，下降（滯回）典型值120°C

5. 應用信息

• ?典型應用?：為下游模塊供電，如個人電子設備中的電源管理
• ?設計考慮?：包括限制浪涌電流、選擇合適的輸出電容等
• ?布局指南?：推薦將輸入和輸出電容靠近設備放置，以最小化寄生電感的影響

6. 電源供應建議

• ? 輸入電壓（VIN） ?：推薦使用穩定的2.5V至5.5V電源
• ? 輸入電容（CIN） ?：建議使用1μF電容以防止上電時電壓下降
• ? 輸出電容（COUT） ?：推薦使用18nF電容以優化短路條件下的性能

7. 文檔與支持

• ?相關文檔?：提供了產品數據表、應用筆記等
• ?支持資源?：包括TI E2E?支持論壇，提供設計幫助和快速解答

8. 注意事項

• ?靜電放電（ESD）防護?：處理集成電路時需采取適當的ESD防護措施
• ?熱管理?：在設計中需考慮設備的熱性能，確保在最大負載條件下不超過最大結溫
• ?故障處理?：設備在檢測到故障時會通過FLT引腳提供指示，用戶需根據應用需求配置故障處理邏輯
