MAX3949 11.3Gbps、低功耗、交流耦合激光驅動器技術手冊
概述
MAX3949是3.3V、多速率、低功耗激光二極管驅動器，設計用于以太網、光纖通道和SONET傳輸系統，數據速率高達11.3Gbps。該器件優化用于驅動帶有25Ω柔性電路的差分發送器光學組件(TOSA)。輸出級的獨特設計允許使用不匹配的TOSA。
器件采用片上端接，可接收差分交流耦合信號，能夠以20ps (20%至80%)的邊沿速率為5Ω外部差分負載提供高達85mA的激光器調制電流。器件采用寬帶差分信號通路設計，輸出端集成背向端接電阻。可使能輸入均衡電路，補償SFP+主機連接器的損耗。集成偏置電路提供高達105mA的可編程激光器偏置電流。可通過單個引腳禁用激光器偏置發生器和激光器調制器。
3線數字接口減少了引腳數量，無需外部元件即可調整輸入均衡、極性、輸出去加重、調制和偏置電流。器件采用3mm x 3mm、16引腳TQFN封裝，-40°C至+95°C擴展級溫度范圍。
數據表：*附件：MAX3949 11.3Gbps、低功耗、交流耦合激光驅動器技術手冊.pdf
應用
特性
- 低功耗
- 節省電路板面積
- 小尺寸3mm x 3mm封裝
- 設計靈活性
- 可編程調制電流，高達85mA (5Ω負載)
- 可編程偏置電流，高達105mA
- 可編程輸入均衡和輸出去加重
- 安全性
- 支持SFF-8431 SFP+ MSA和SFF-8472數字診斷
- 集成視覺保護功能，可屏蔽故障
- 偏置電流監測器
電特性

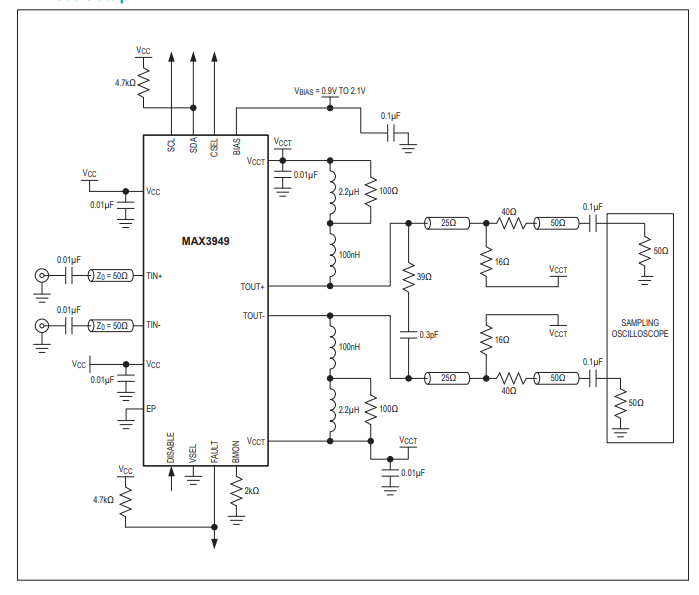

交流測試設置

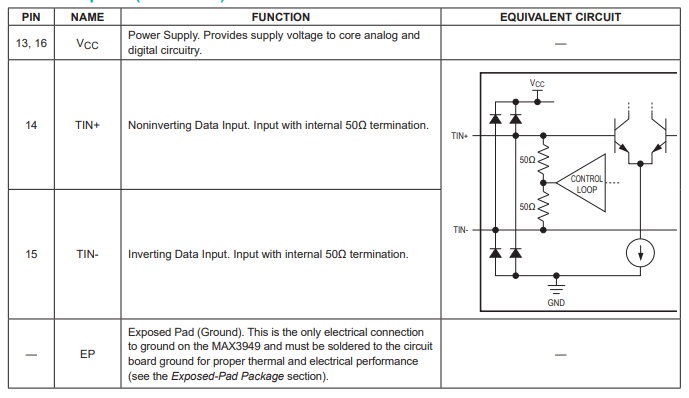

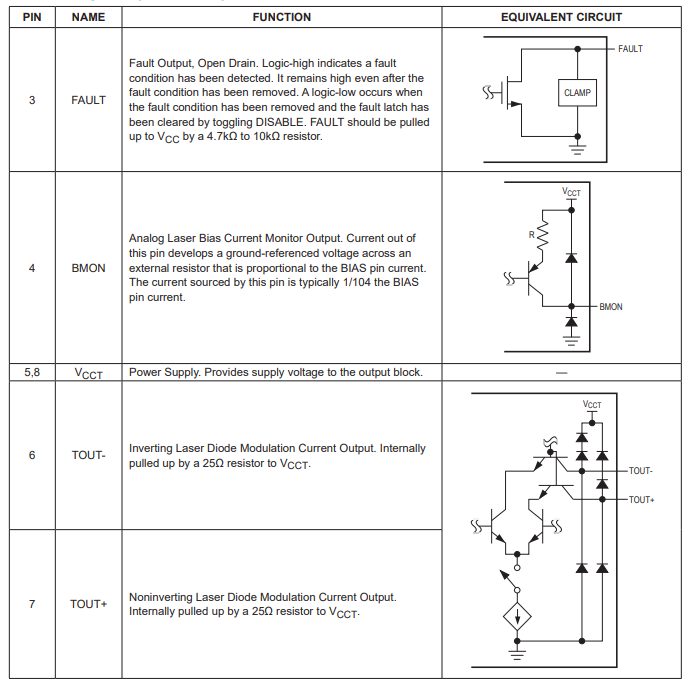

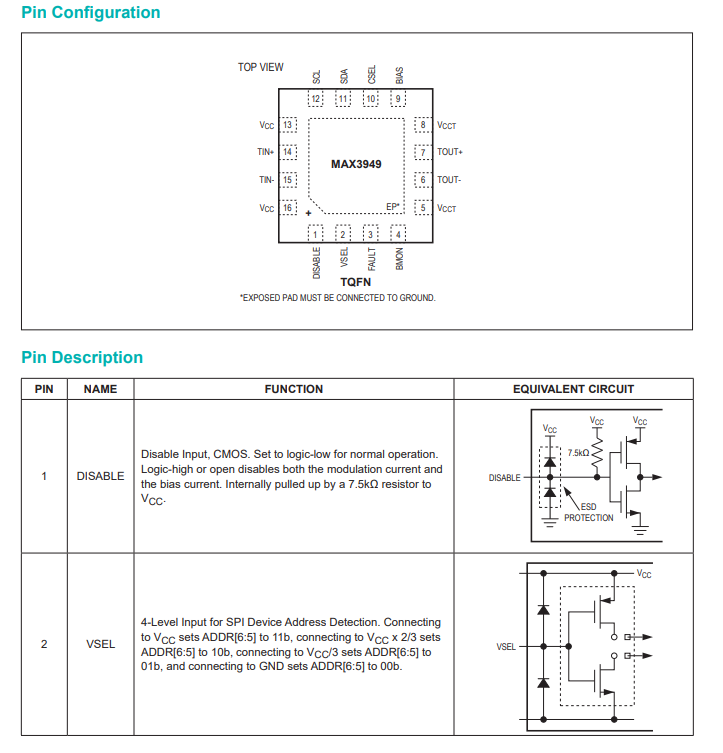

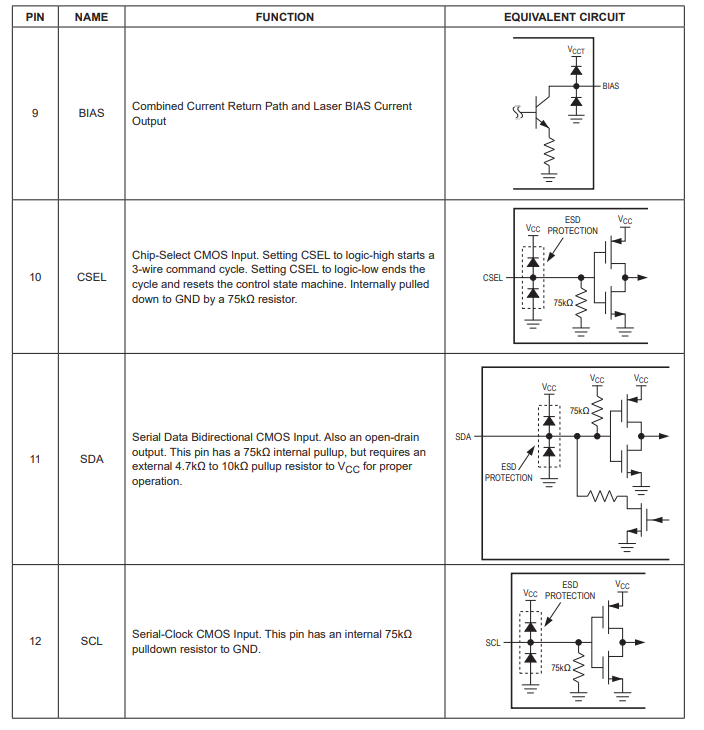

引腳配置描述

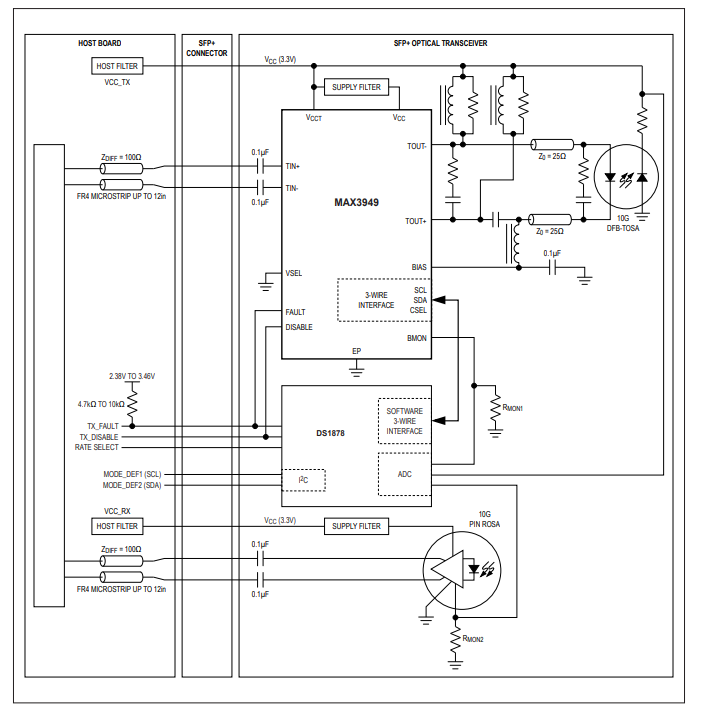

應用電路
