概述
MAX3948是3.3V、多速率、低功耗激光二極管驅動器，設計用于以太網、光纖通道和SONET傳輸系統，數據速率高達11.3Gbps。該器件優化用于驅動帶有25Ω柔性電路的差分發送器光學組件(TOSA)。獨特的輸出級設計使驅動器能夠通過直流耦合連接不匹配的TOSA，使功耗降低多達100mW。

MAX3948采用內部電纜端接，可接收差分交流耦合信號，能夠以26ps的邊沿速率(20%上升至80%)為5Ω外部差分負載提供高達85mA的激光調制電流，利用輸出級內部背向端接匹配電阻建立寬帶全差分信號通路，可使能均衡模塊補償SFP+/QSFP+主連接器的損耗。內部集成的直流電路提供高達61mA的可編程激光器直流電流。通過單個引腳可禁止激光器的直流電流發生器和激光器調制器。

器件提供了一個專用引腳(VSEL)，在多路驅動應用中用于配置多達四個器件地址。

3線數字接口減少了引腳數量，無需外部元件即可調整輸入均衡、極性、輸出去加重、調制電流以及直流電流。MAX3948采用3mm × 3mm、16引腳TQFN封裝，工作在-40°C至+95°C較寬的溫度范圍。
數據表：*附件：MAX3948 11.3Gbps低功耗直流耦合激光驅動器技術手冊.pdf

應用

• 10GBASE-LR SFP+光收發器
• 10GBASE-LRM SFP+光收發器
• 40GBASE-LR4 QSFP+光收發器
• OC192-SR SFP+ SDH/SONET收發器

特性

• 功耗最低
  • 3.3V供電時(LDMOD = 40mA，LDDC = 20mA)，IC典型功耗為168mW
  • 3.3V供電時(LDMOD = 40mA，LDDC = 20mA)，發射器總功耗383mW
  • SFP+模塊最大總功耗 < 1W
  • QSFP+模塊最大總功耗 < 2.5W
• 節省電路板空間
  • 3mm × 3mm微型封裝
  • 激光器直流耦合接口減少外部元件數量
• 靈活性
  • 通過一個3線數字接口控制多達四顆MAX3948 IC
  • 高達85mA可編程調制電流(5Ω負載)
  • 高達61mA可編程直流電流(相當于高達100mA激光器偏置電流)
  • 可編程輸入均衡和輸出去加重
• 安全
  • 支持SFF-8431 SFP+ MSA和SFF-8472數字診斷
  • 集成帶有可屏蔽故障條件的視覺保護功能
  • 直流電流監測器

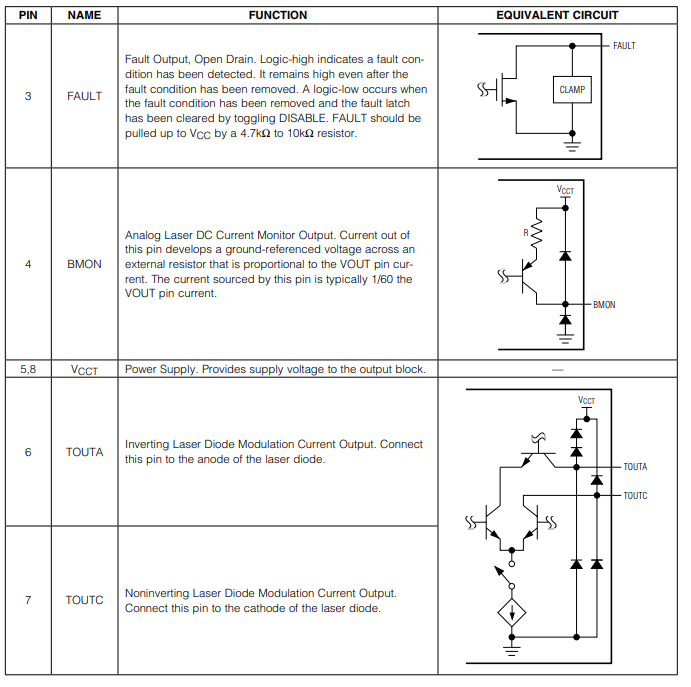

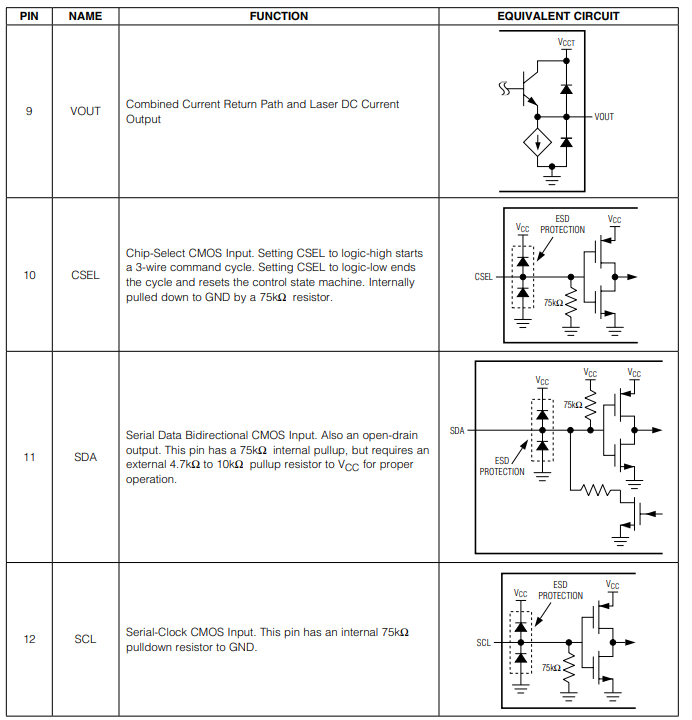

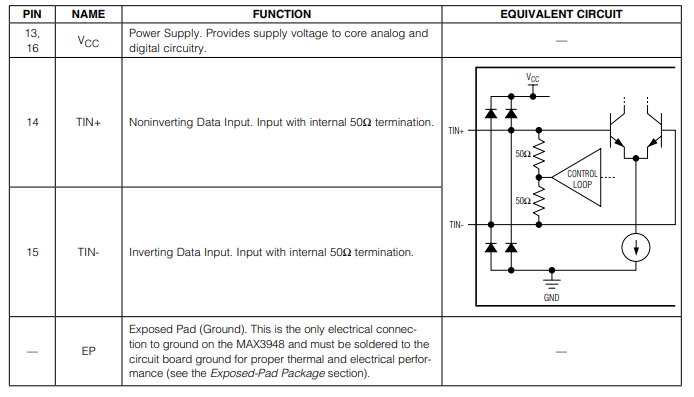

引腳配置描述

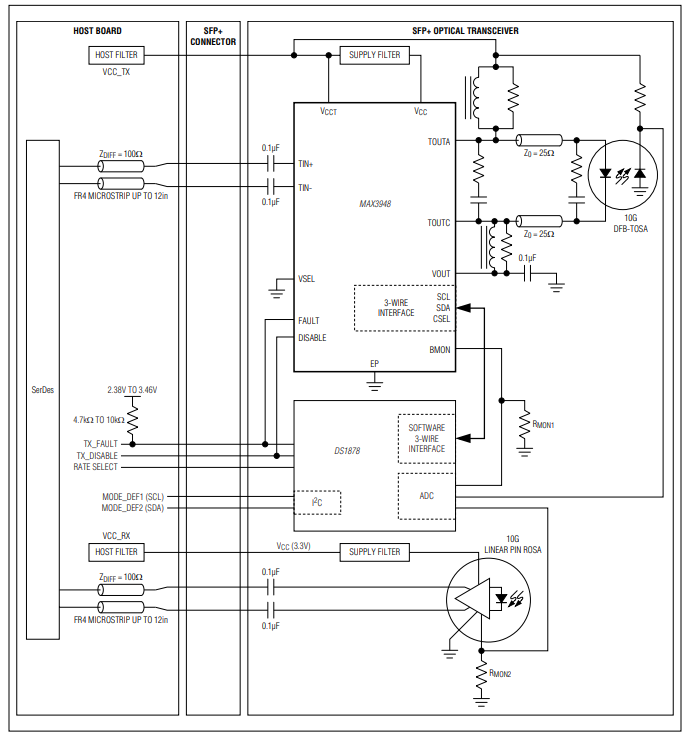

應用電路
