概述
ADAU1761是一款低功耗、集成數字音頻處理功能的立體聲音頻編解碼器，支持立體聲48 kHz錄音和回放，采用1.8 V模擬電源供電，功耗為14mW。立體聲音頻ADC和DAC支持8 kHz至96 kHz范圍內的采樣速率，并支持數字音量控制。
數據表：*附件：ADAU1761集成PLL的SIGMADSP立體聲、低功耗、96KHZ、24位音頻編解碼器技術手冊.pdf

SigmaDSP?內核具有28位處理特性（56位雙精度）。系統設計人員可以利用這款處理器，通過均衡、多頻段壓縮、限幅和第三方算法來彌補麥克風、揚聲器、功放和聽音環境的實際限制，從而明顯改善音質體驗。

可利用SigmaStudio?圖形開發工具對ADAU1761進行編程。該軟件含有濾波器、動態處理器、混頻器和低層次DSP功能等音頻處理模塊，可快速開發自定義信號流程。

錄音路徑包括一個集成麥克風偏置電路和六路輸入。可以在ADC之前將這些輸入混頻和多路復用，或者可將其配置為旁路ADC。ADAU1761含有一路立體聲數字麥克風輸入。

ADAU1761內置五個高功率輸出驅動器（兩個差分、三個單端），支持立體聲耳機、聽筒或其它輸出傳感器。該器件還支持交流耦合或無電容配置。所有模擬輸出均支持獨立精密電平控制。輸出混頻器級允許音頻靈活路由。

應用

• 智能電話和多媒體電話
• 數碼相機和數碼攝像機
• 便攜式媒體播放器和便攜式音頻播放器
• 電話配件

特性

• SigmaDSP 28 / 56位、50 MIPS 數字音頻處理器
• 可利用 SigmaStudio 圖形工具實現完全編程
• 24 位立體聲音頻 ADC 和 DACSNR：>98 dB SNR
• 采樣速率范圍：8 kHz 至 96 kHz
• 低功耗：7 mW 錄音、7 mW 回放（48 kHz、1.8 V）
• 6 個模擬輸入引腳，可配置為單端或差分輸入
• 靈活的模擬輸入/輸出混頻器
• 立體聲數字麥克風輸入
• 模擬輸出：2 路差分立體聲、2 路單端立體聲、1 路單聲道耳機驅動器輸出
• PLL 支持的輸入時鐘范圍：8 MHz 至 27 MHz
• 模擬自動電平控制(ALC)
• 麥克風偏置基準電壓
• 模擬和數字 I/O：1.8 V 至 3.65 V
• I^2^C 和 SPI 控制接口
• 數字音頻串行數據 I/O：立體聲和時分多路復用(TDM)模式
• 軟件可控無雜音靜音功能
• 軟件關斷
• GPIO 引腳用于數字控制和輸出
• 32 引腳、5 mm × 5 mm LFCSP 封裝
• 工作溫度范圍：?40°C 至 +85°C

框圖

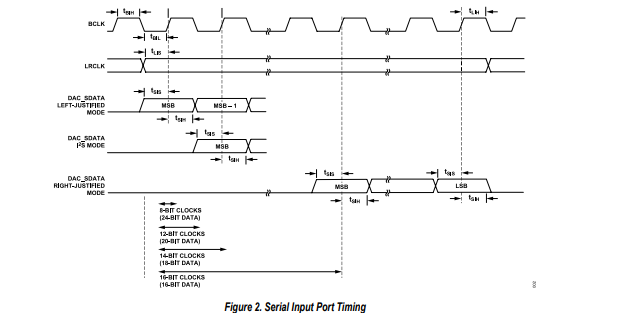

數字時序圖

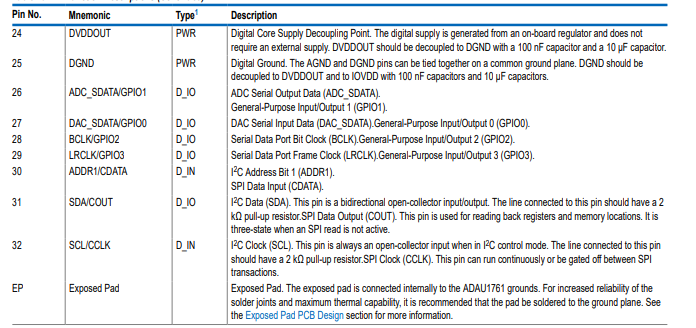

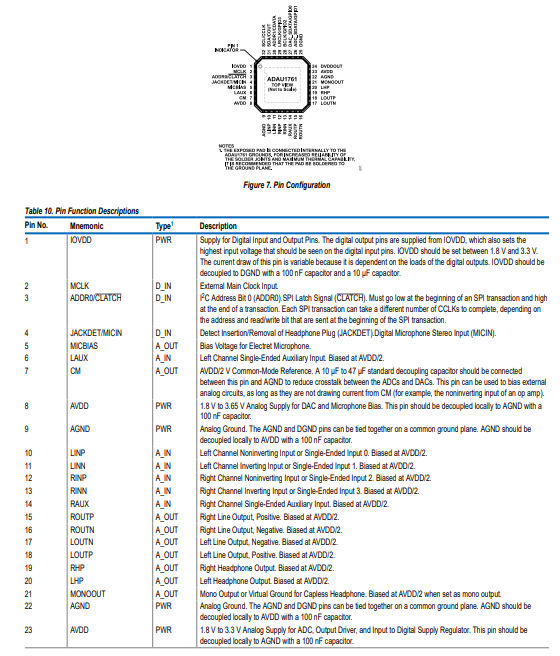

引腳配置描述

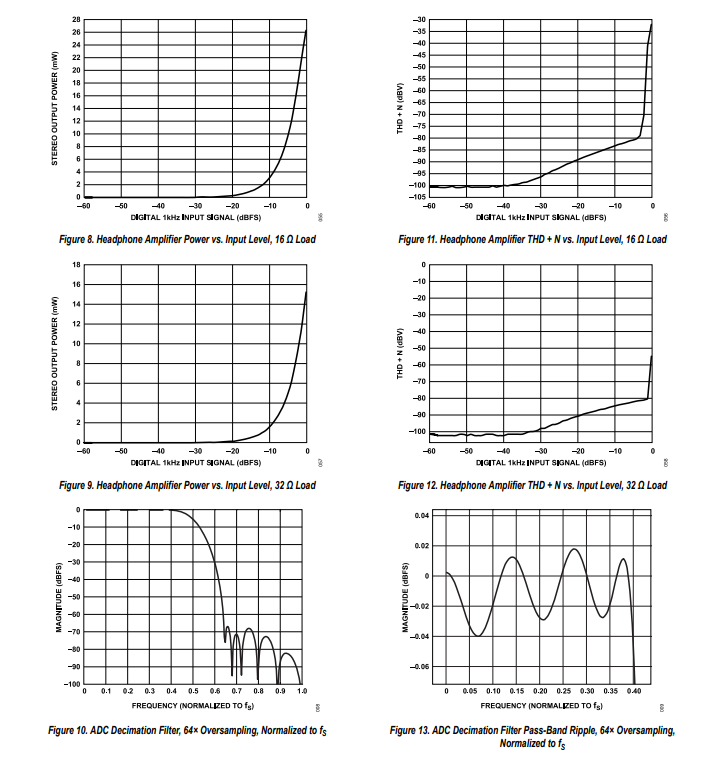

典型性能特征

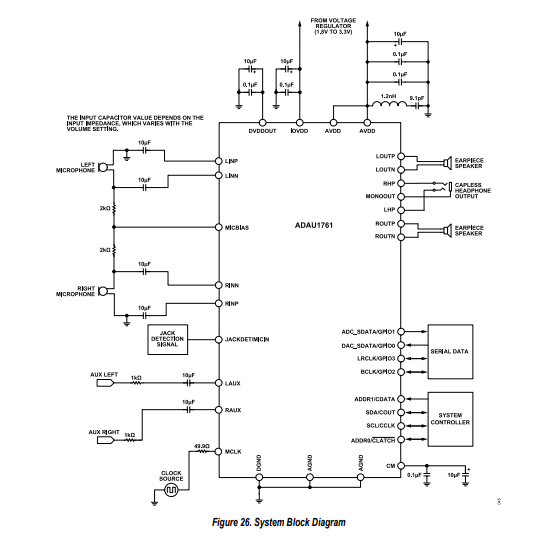

系統框圖

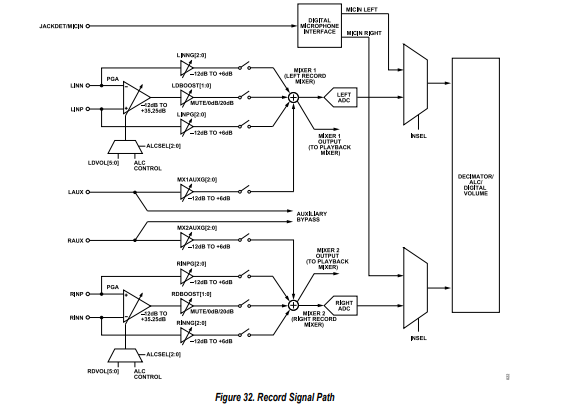

錄制信號路徑

輸入信號路徑

ADAU1761能夠接收線路電平信號和麥克風輸入信號。模擬輸入可配置為單端或差分模式，還設有專用的數字麥克風輸入。模擬輸入的偏置電壓為AVDD2。未使用的輸入應連接到CM。

六個模擬輸入中的每一個都具有獨立的增益控制（提升或衰減）。輸入信號在混合后被路由至一個模數轉換器（ADC）。混合后的輸入信號也可繞過ADC，直接路由至播放混音器。左聲道輸入信號在進入左ADC之前進行混合；不過，也可以將混合后的模擬信號繞開ADC，路由至右輸出聲道。右聲道和右ADC也具備相同功能。

信號在經過可編程增益放大器（PGA）和混音器時會發生反相。這種反相意味著差分信號輸入時的極性與從ADC輸出時的極性相同。單端輸入信號在通過PGA時會與混音器的增益反相，而ADC不會反相。

PGA的模擬輸入阻抗會隨增益變化而變化。在增益為35.25dB時，阻抗為1.7kΩ；在增益為 -12dB時，阻抗為80.4kΩ。該變化范圍如圖25所示。

模擬麥克風輸入

對于麥克風輸入，可將器件配置為立體聲偽差分模式或立體聲全差分模式。

LNNN和LNPP引腳分別是左聲道的反相和同相輸入引腳。RINN和RINP引腳分別是右聲道的反相和同相輸入引腳。

對于差分麥克風輸入，將正信號連接到PGA的同相輸入引腳，負信號連接到PGA的反相輸入引腳，如圖33所示。PGA的設置由寄存器R8（左聲道差分輸入音量控制寄存器，地址0x400E）和寄存器R9（右聲道差分輸入音量控制寄存器，地址0x400F）控制。必須先通過設置RDEN和LDEN位來啟用PGA。
