目前，測量?jī)x器的精度表示方法一般是“相對誤差”或者是“引用誤差”，相對來說市面上采用“引用誤差”表示方法的儀器占大部分，而WP4000變頻功率分析儀是目前市面上唯一一款采用“相對誤差”的儀器。那么WP4000變頻功率分析儀的精度表示與常規儀表精度表示方法有什么不同呢？

一相對誤差與引用誤差的概念

相對誤差是指測量所造成的絕對誤差與被測量真值之比，一般以百分?jǐn)?shù)表示。

由于被測量真值不可知，在儀器儀表校準檢定時，一般用標準表示值(約定真值)替代，在實際測量中，以測量結果(儀表示值)替代。

即：相對誤差=絕對誤差/真值

或：相對誤差=絕對誤差/約定真值

或：相對誤差=絕對誤差/測量結果

引用誤差是儀表中常用的一種誤差表示方法，它是相對于儀表滿量程的一種誤差，測量的絕對誤差與儀表的滿量程值之比，稱為儀表的引用誤差，一般以百分?jǐn)?shù)表示。

即：引用誤差=絕對誤差/量程(或測量范圍)

就定義而言，引用誤差可以認為是相對誤差的一個特例，即儀表在滿量程時的相對誤差。

在實際測量中，兩者具有截然不同的含義！

二WP4000變頻功率分析儀精度的表示方法

在實際測量中，WP4000變頻功率分析儀的精度表示方法有什么意義呢?

在實際應用中，我們一直提倡系統精度，也就是說測量的前端到測量得到的結果之間的誤差，而不是單個環節或者某一段的誤差。

在這一方面，WP4000變頻功率分析儀標稱的系統準確度，而普通儀表標稱的是計量參比條件下(如50Hz、功率因數等于1、額定輸入)的儀表準確度。

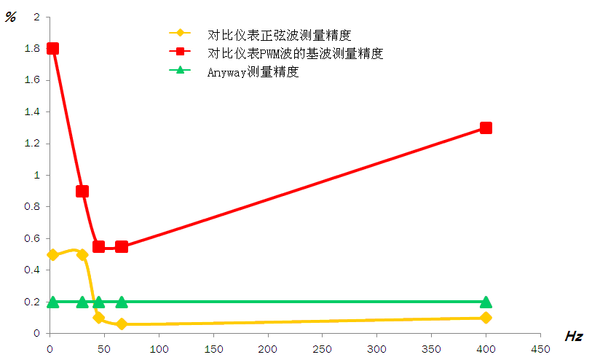

WP4000變頻功率分析儀標稱的是適用頻率范圍內(基波頻率0.1Hz~1500Hz)的最低準確度，而普通儀表標稱的是最高準確度。

WP4000變頻功率分析儀標稱的寬幅值范圍內(電壓0.5%FS~100%FS，電流0.5%FS~100%FS)的準確度，而常規儀表標稱的是滿量程點的準確度。

WP4000變頻功率分析儀標稱的是適用功率因數范圍內的最低準確度，而常規儀表標稱的是功率因數為1時的準確度。

WP4000變頻功率分析儀標稱以讀數的百分比表示，而普通儀表是以量程或讀數與量程的百分比的結合來表示。

上述所有標稱方式都導致WP4000變頻功率分析儀的標稱準確級在降，WP4000變頻功率分析儀之所以采用這些方式標稱。是因?yàn)榭紤]到用戶對變頻電量缺乏認識，用戶不必考慮復雜的工況，只要準確級滿足用戶試驗標準要求，即可獲取準確的測量結果。

反例：

某進口高精度功率分析儀標稱的精度為0.02%rd，實際精度為0.02%rd+0.04%FS。也就是說實際準確級最多就是0.06級，但是一般用戶卻誤以為是0.02級。
