概述
DeepCover 嵌入式安全解決方案將敏感數據隱藏在多層先進的物理安全保護之下，從而提供盡可能安全的密鑰存儲。

MAX66301 DeepCover安全認證器結合了用于13.56MHz非接觸式通信的高度集成RFID讀取器和SHA-3安全認證器協處理器。RFID IC讀取器符合ISO 14443 A類和ISO 15693雙標準。該認證器協處理器的引擎基于FIPS 202標準，與MAX66250應答機等外設配對使用時，支持安全的質詢和響應驗證。嵌入式主機處理器可以使用其UART或SPI接口輕松連接MAX66301。
數據表：*附件：MAX66301帶SHA-3和RFID閱讀器的DeepCover安全認證器技術手冊.pdf

應用

• 安全訪問控制
• 資產跟蹤讀取器
• 耗材認證
  • 打印機中的讀取器（墨盒）
  • 血糖儀/血糖監測儀
• 手持式讀取器模塊
  特性
• 安全的非接觸式主機認證器
  • 符合ISO/IEC 15693和14443 A類標準
  • 通過SHA-3引擎運行基于對稱密鑰的雙向安全身份驗證
  • 四頁32字節用戶內存
  • 四個主機密鑰，提供多個可編程保護選項
  • SRAM中含有76字節暫存區
  • 真正硬件隨機數發生器
  • 唯一的64位序列號
• 靈活的設計支持多樣化應用
  • UART和SPI接口端口
  • 可通過輸入引腳選擇關斷模式（低待機功耗）
  • 天線短路保護
  • 兼容3.3V或5V電源電壓
  • ±2kV HBM ESD保護
• 天線短路保護可增強系統耐用性
• 可擴展的13.56MHz模擬前端支持多種天線配置
  • 采用開關鍵控(OOK)調制格式的單天線或雙天線驅動器
  • 用戶可選ASK上行鏈路調制指數可調范圍為7%至30%
  • 高電平輸出RF功率高達200mW
  • 多個接收器輸入確保高通信可靠性
  • 內置接收器低通濾波器截止頻率可選范圍為400kHz至1MHz
  • 可選內置接收器高通濾波器截止頻率：100kHz、200kHz、300kHz
  • 接收增益可選范圍為0dB至40dB
  • 多副載波接收兼容性
  • （212kHz和424kHz）

應用電路

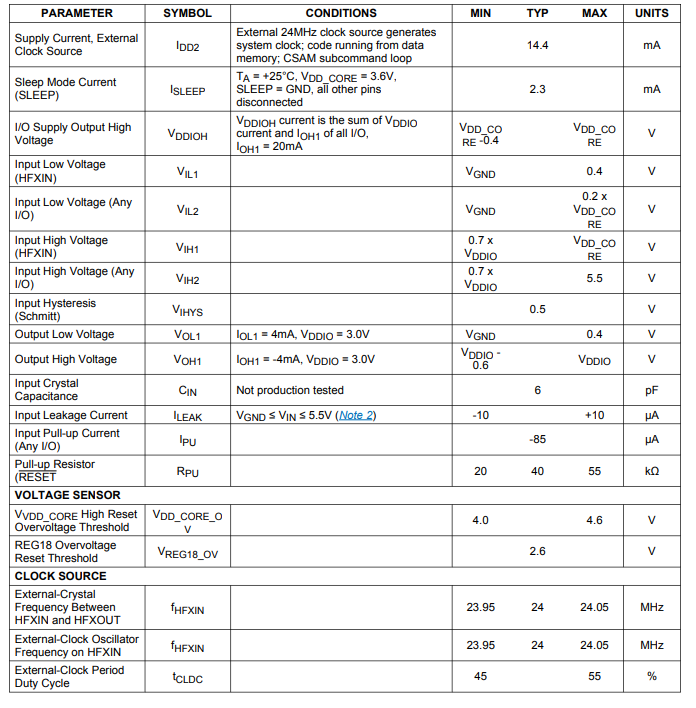

電特性

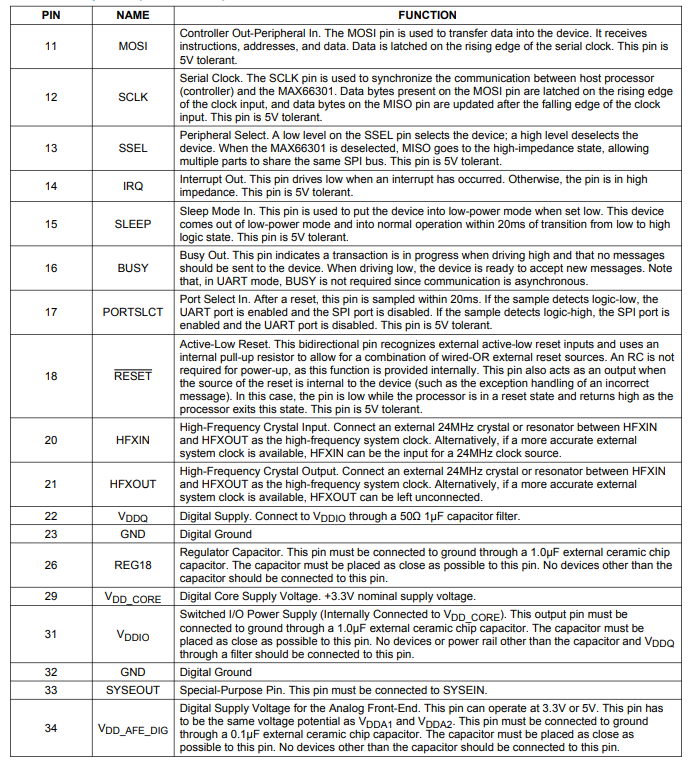

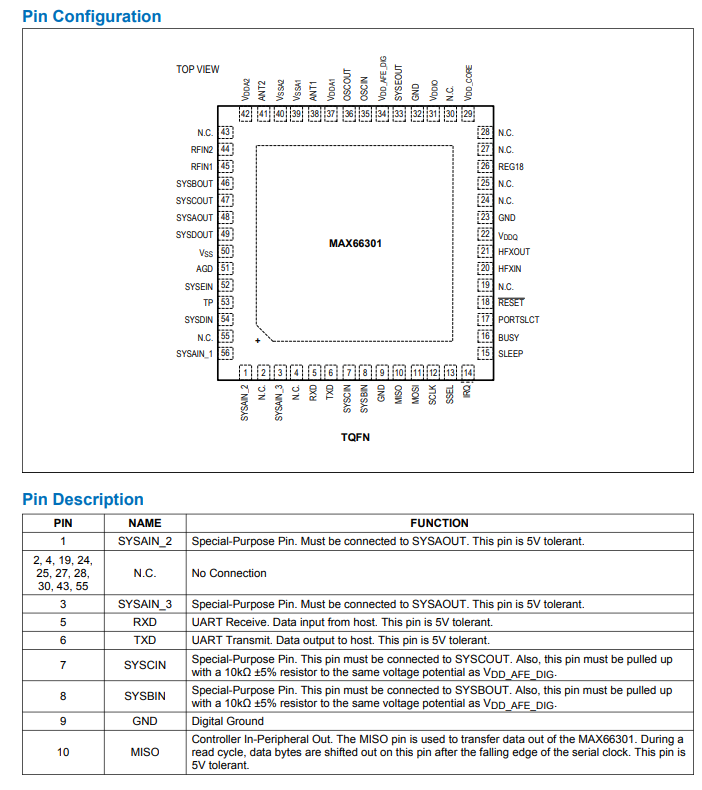

引腳配置描述

應用信息

AFE振蕩器

法規允許的頻率范圍為13.56MHz ±7kHz。必須根據制造商的指南選擇正確的負載電容。應使用C0G型溫度系數電容。除石英晶體和負載電容外，不建議在振蕩器引腳連接任何其他組件，因?yàn)槿魏胃蓴_或噪聲都會影響振蕩器，進而降低系統性能。當使用外部時鐘源時，必須保持時鐘的相位噪聲較低，因?yàn)樗矔?huì)降低系統性能。

天線驅動器

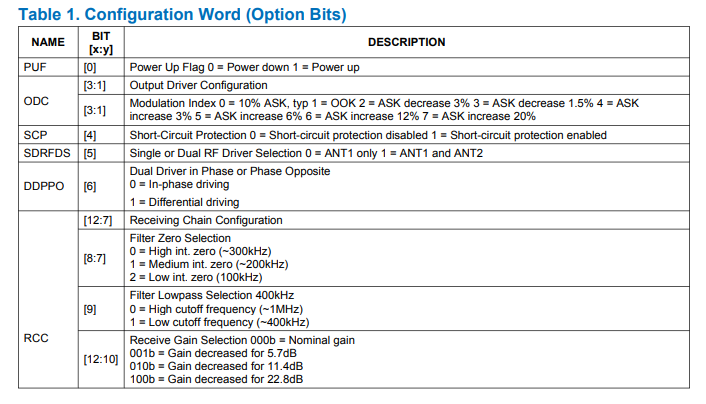

單輸出驅動器（100mW）的正確負載阻抗為7Ω電阻性。雙并聯輸出驅動器（選項位5，200mW）的正確負載阻抗為3.5Ω電阻性。推挽驅動器（選項位5和6）的負載阻抗必須至少為14Ω電阻性。在此配置中，必須考慮芯片功耗和結溫。也可以使用比14Ω更高的負載阻抗來配置低功率系統，直接連接天線。由于ASK調制指數取決于負載，因此它與表1中列出的有所不同。
