概述
DeepCover 嵌入式安全解決方案將敏感數據隱藏在多層先進的物理安全保護之下，從而提供非常安全的密鑰存儲。

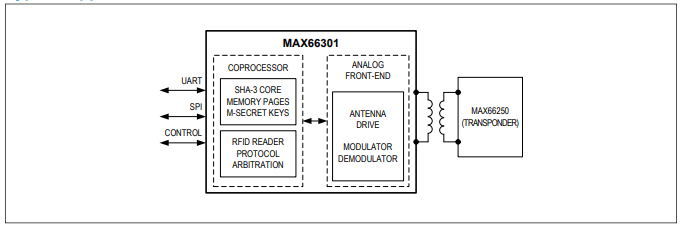

DeepCover安全認證器(MAX66300)集成用于13.56MHz非接觸式通信的高度集成RFID讀卡器和SHA-256安全認證器協處理器。RFID IC讀卡器符合ISO 14443 A類和ISO 15693雙標準。該認證器協處理器的引擎基于FIPS 180-4標準，與Maxim MAX66240/MAX66242系列標簽解決方案等外設配對使用時，支持安全的質詢和響應驗證。嵌入式主機處理器可以使用其UART或SPI接口輕松連接MAX66300。
數據表：*附件：MAX66300帶SHA-256和RFID讀卡器的DeepCover安全認證器技術手冊.pdf

應用

• 資產跟蹤
• 消費品認證
• 血糖儀/監測儀
• 手持讀卡器模塊
• 打印機讀卡器(墨盒)
• 安全門禁控制

特性

• 安全的非接觸式主機認證器
  • 符合ISO/IEC 15693和14443 A類標準
  • 通過SHA-256引擎運行基于對稱密鑰的雙向安全身份驗證
  • 四頁32字節用戶內存
  • 四個主機密鑰，提供多個可編程保護選項
  • SRAM中含有76字節暫存區
  • 真正硬件隨機數發生器
  • 唯一的64位序列號
• 靈活的設計支持多樣化應用
  • UART和SPI接口端口
  • 可通過輸入引腳選擇關斷模式（低待機功耗）
  • 天線短路保護
  • 兼容3.3V或5V電源電壓
  • ±2kV HBM ESD保護
• 可擴展的13.56MHz模擬前端支持多種天線配置
  • 采用開關鍵控(OOK)調制格式的單天線或雙天線驅動器
  • 用戶可選ASK上行鏈路調制指數可調范圍為7%至30%
  • 高電平輸出RF功率高達200mW
  • 多個接收器輸入確保高通信可靠性
  • 內置接收器低通濾波器截止頻率可選范圍為400kHz至1MHz
  • 內置接收器高通濾波器截止頻率可選100kHz、200kHz和300kHz
  • 接收增益可選范圍為0dB至40dB
  • 多個子載波接收兼容性（212kHz和424kHz）
• 天線短路保護可增強系統耐用性

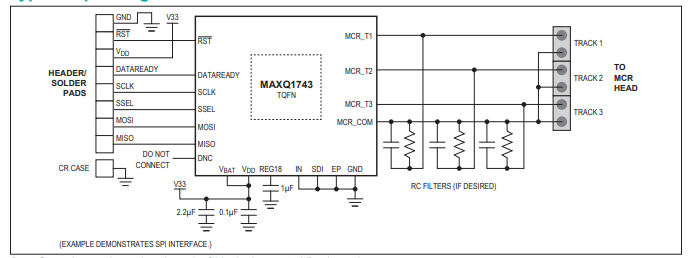

應用電路

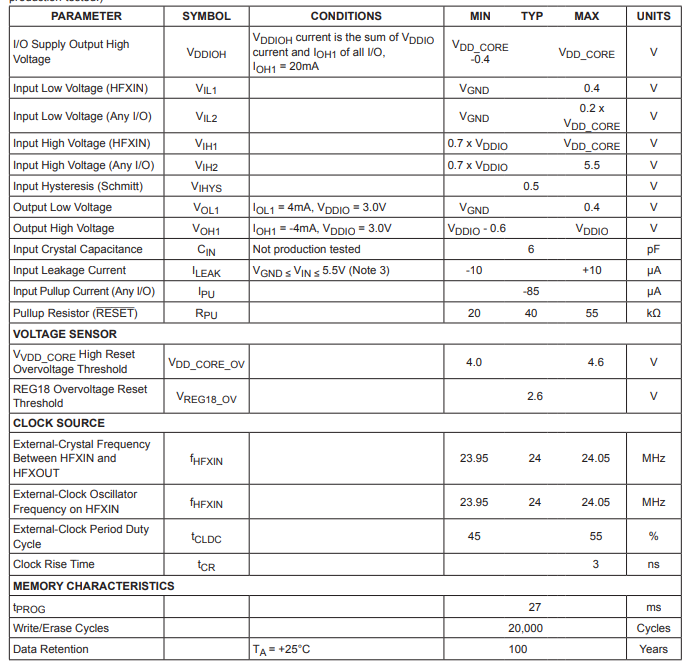

電特性

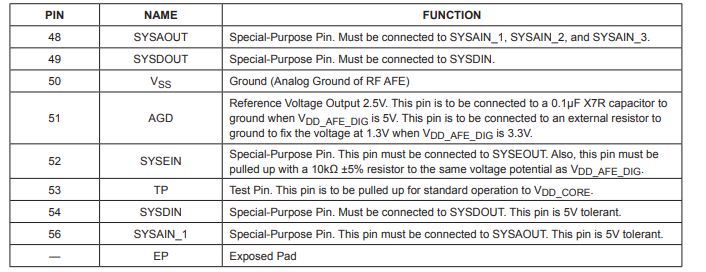

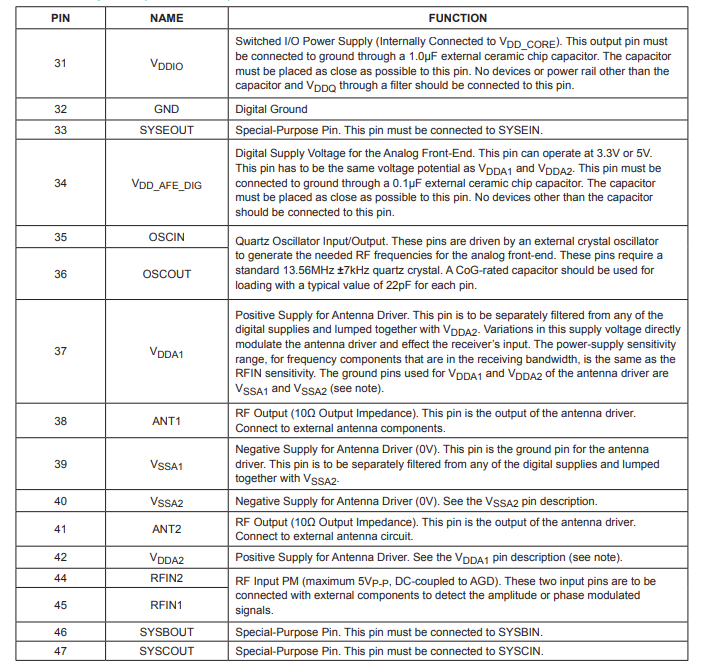

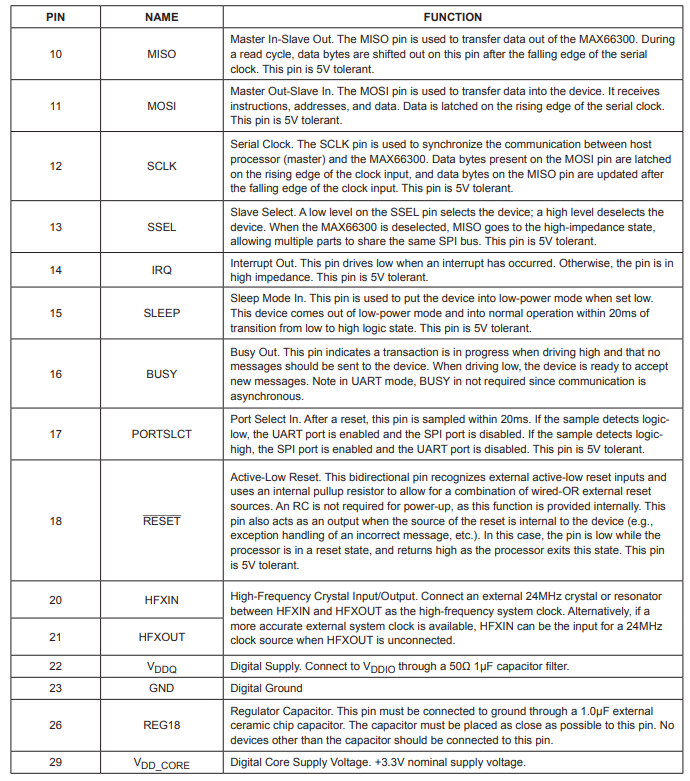

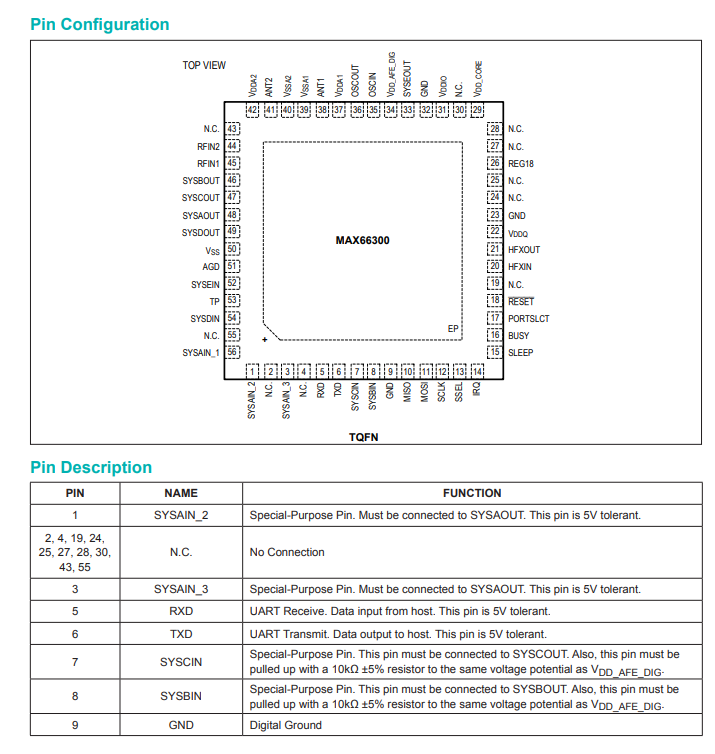

引腳配置描述

功能描述

協處理器

MAX66300協處理器分析來自主機的命令ID和有效載荷。接下來，協處理器與AFE通信以發送和捕獲來自標簽的數據。然后，協處理器將解析后的響應有效載荷返回給主機，其采用了MAX66300支持的ISO 15693標簽編碼方案中的“1 out of 4”位置編碼。標準“1 out of 256”編碼方案在MAX66300中不被支持。對于ISO 14443 Type A，協處理器生成修改后的米勒編碼，然后以106kbps的速率對接收的曼徹斯特數據響應進行解碼。此外，協處理器還執行所有安全交易所需的附加計算。使用標簽進行身份驗證會話時，這有助于減少主機處理時間。協處理器工作電壓為3.3V，需要一個24MHz的時鐘運行，并使用外部晶體以實現更高的精度。

AFE電源注意事項

MAX66300 AFE可在3.3V或5V下運行。為AFE供電的兩個電壓在模擬和數字輸入線路（VDD_AFE_DIG、VDD_A1、VDD_A2）上必須相同。強烈建議使用穩壓電源。電源紋波和噪聲會使接收器頻率范圍降級，從而降低整個系統的性能。必須在AFE的AGD輸出端連接一個外部電阻，以在3.3V下使用AFE。出于效率方面的考慮，當MAX66300不使用或處于睡眠模式時，外部電阻可以（例如通過微控制器I/O）關閉。

電源管理

有兩種可用的電源模式。通過將PUF位設置為邏輯低電平來選擇這兩種模式。這里有兩種模式：

• 重置上電標志 ：在配置字（選項位0）中重置上電標志會關閉AFE。協處理器以及UART/SPI接口繼續運行。
• 在SLEEP引腳輸入上施加低電平 ：在這種情況下，AFE進入睡眠模式，協處理器（包括UART/SPI）也進入睡眠模式。
  當SLEEP引腳輸入變為高電平（即PUF為高電平）時，MAX66300會立即進入它在SLEEP引腳變為低電平之前所處的模式。

帶隙基準

帶隙基準電壓（2.5V）由內部帶隙基準產生，并使用外部電容進行阻斷。

天線驅動器

天線驅動器從振蕩器輸出產生射頻信號。pMOS和nMOS驅動器側由非重疊信號（3ns）饋電，以最小化功耗。每個天線驅動器的輸出電阻通常為70Ω。兩個集成天線驅動器可在三種可能的配置中使用，具體取決于所需的輸出功率。當單個驅動器配置負載為100mW時，在200mW輸出功率下必須使用50Ω負載。對于200mW輸出功率，兩個驅動器必須以并聯配置（選項位5）使用。驅動器可以在推挽配置（選項位6）下運行。在直接天線連接配置的情況下可以使用此模式。在該配置中，讀取器的天線### 功能描述（續）
天線通過諧振電容（LC 諧振回路調至 13.56MHz）連接到輸出驅動器。在直接天線配置中，用戶可在某些國家（如美國的 FCC）實現高達 200mW 的射頻輸出功率。為符合法規要求，可能需要在器件輸出狀態驅動器和天線之間添加濾波結構。短路保護電路（選項位 4）可防止輸出驅動器在 ANT 引腳接地或與 AFE 電源短路時受損。

調制器

調制器可對天線輸出（ANT1 和 ANT2）上的射頻信號進行開關鍵控（OOK）或幅移鍵控（ASK）調制。讀取器可產生低電平脈沖調制指數，如圖 5 所示，或場停止調制，如圖 4 所示。OOK 和 ASK 調制的選擇通過配置字（選項位 1、2 和 3）進行。場停止調制指數可在 7%到 30%之間調整，涵蓋所有 ISO 標準空中接口要求。在調制階段之后，接收輸入與天線電路斷開，以保持直流工作點設置。對于高品質因數系統，可能需要在調制后通過保持時間（選項位 24）來使諧振電路穩定。

接收器

接收器檢測輸入引腳 RFIN1 或 RFIN2（選項位 13）上信號的包絡。這兩個引腳與外部元件配合使用，用于檢測幅度或相位調制信號。包絡信號中仍存在的射頻頻率成分由二階低通濾波器去除。接收信號的直流分量由高通濾波器去除，高通濾波器的截止頻率可選（選項位 7 和 8）。信號經放大，然后通過低通濾波，低通濾波器的截止頻率可選（選項位 9）。增益選擇（選項位 10、11 和 12）應根據讀取器系統參數進行選擇。修改信號帶寬會改變噪聲水平，導致不同的輸入靈敏度。

AGC 系統

集成的 AGC 系統可通過配置字（選項位 14）激活。AGC 放大器的增益連接深度為 40dB。AGC 系統在檢測到所有 RFID 通信協議后進行調整。在標簽開始發送數據之前，接收增益設置為最大值（選項位 10、11、12）。當讀取器檢測到標簽信號高于攻擊閾值時，接收增益迅速降低（選項位 17 和 18），轉換為線性范圍的接收器增益。只要信號電平高于衰減閾值，增益就保持不變。當接收信號低于衰減閾值持續一段由選項位 19 和 20 設置的時間后，讀取器邏輯建立與一個標簽的通信并完成，然后快速衰減至最大增益。接收器隨時準備對下一個標簽的發射進行解調，這對于遠離讀取器天線的標簽至關重要，可實現防碰撞功能。
