TL331B-Q1 和 TL391B-Q1 器件是業界通用 TL331-Q1 比較器的下一代版本。下一代器件為成本敏感型應用提供了卓越的價值，其特性包括更低的失調電壓、更高的電源電壓能力、更低的電源電流、更低的輸入偏置電流、更低的傳播延遲、具有改進的負輸入電壓處理能力的專用 ESD 保護單元。TL331B-Q1 可直接替換 TL331-Q1“I”和“Q”版本。TL391B-Q1 提供了 TL331B-Q1 的替代引腳排列。TL331E-Q1將溫度范圍擴展至150oC，符合 AEC-Q100 0級溫度要求。

數據手冊：*附件：TL331-Q1 汽車級單通道差分比較器技術手冊.pdf

此器件由單個獨立的電壓比較器組成，其可在寬電壓范圍內由單電源供電運行。如果兩個電源之間的電壓差在 2V 和 36V 之間且 VCC 比輸入共模電壓至少高 1.5V，也可使用雙電源供電運行。漏極電流不受電源電壓的影響。為了實現有線 AND 關系，用戶可將輸出連接至其它集電極開路輸出。

特性
? 符合汽車應用要求
? 具有符合 AEC-Q100 標準的下列特性：
– 器件溫度等級 0：–40°C 至 150°C 環境工作溫
度范圍（E 版本）
– 器件溫度等級 1：–40°C 至 125°C 環境工作溫
度范圍（B 和 Q 版本）
– 器件溫度等級 3：–40°C 至 85°C 環境工作溫度
范圍（I 版本）
– 器件 HBM ESD 分類等級 2
– 器件 CDM ESD 分類等級 C5
? 全新 TL331B-Q1 和 TL391B-Q1
? 寬電源電壓范圍，2V 至 36V
? 不受電源電壓影響的低漏極電源電流：0.43mA 典型值（B 版本）
? 低輸入偏置電流，3.5nA 典型值（B 版本）
? 低輸入失調電壓，0.37mV 典型值（B 版本）
? 差動輸入電壓范圍等于最大額定電源電壓，±36V
? 輸入范圍包括接地
? TL391B-Q1 提供了替代引腳排列
? 輸出與 TTL、MOS 和 CMOS 兼容

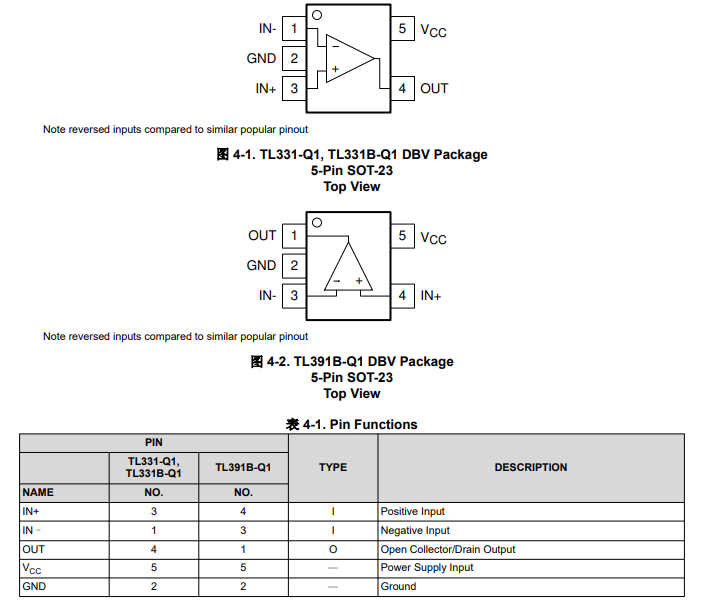

引腳功能和配置

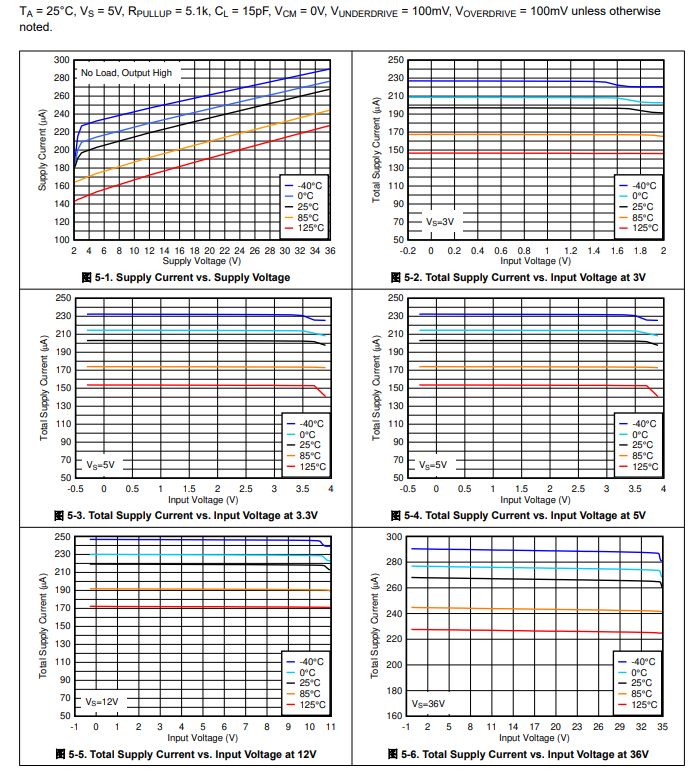

典型特性

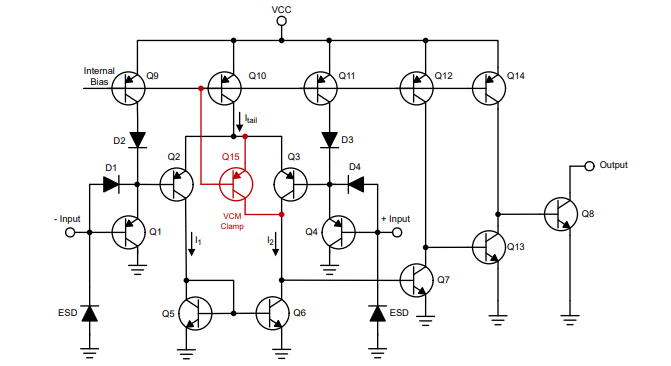

功能方框圖

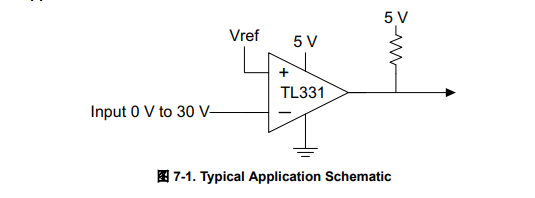

典型應用

應用
? 汽車
? HEV/EV 和動力總成
? 信息娛樂系統與儀表組
? 車身控制模塊
