TS321-Q1 汽車級、單通道、30V、800kHz運算放大器技術手冊
TS321是一種雙極運算放大器，適用于對成本敏感的應用，在這些應用中節省空間非常重要。
數據手冊：*附件：TS321-Q1 汽車級、單通道、30V、800kHz運算放大器技術手冊.pdf
特性
具備汽車應用資格
寬電源范圍
單電源：3 V至30 V
雙電源：±1.5 V至±15 V
大輸出電壓擺動：
0 V至3.5 V（最小值）（VCC=5 V）
低電源電流：500μA（典型值）
低輸入偏置電流：20 nA（典型值）
在高電容負載下穩定
原理圖

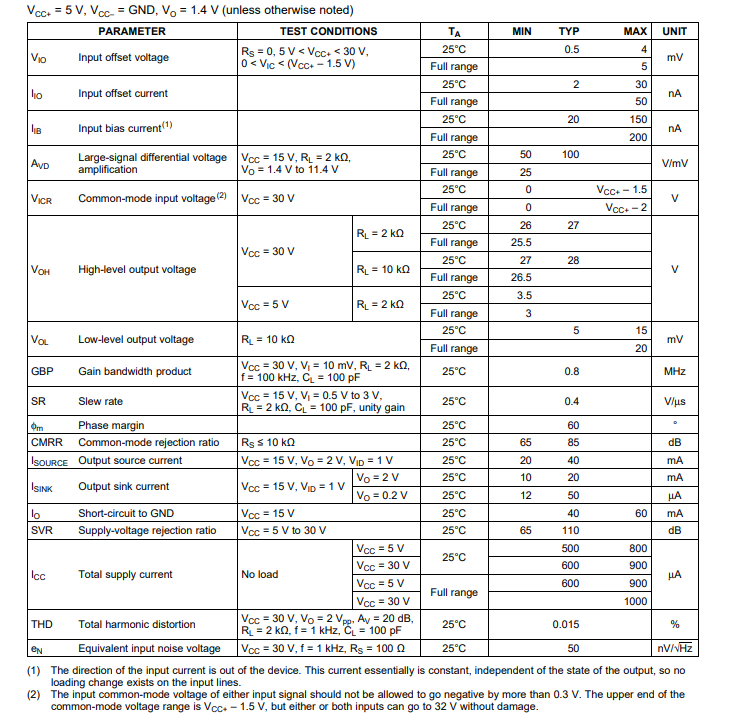

電氣特性
