TLV240x-Q1（TLV2401-Q1和TLV2402-Q1）是一系列高壓（16-V）納米功率運算放大器（運算放大器）。TLV240x-Q1具有令人印象深刻的低靜態電流，僅為880 nA（典型值），非常適合電池供電或“始終開啟”的應用，如電動汽車監控和保護應用。反向電池保護可保護放大器免受因電池安裝不當而導致的過電流情況。對于惡劣環境，輸入可以在正極電源軌上方5V處進行，而不會損壞設備。

數據手冊：*附件：TLV2401-Q1 汽車級、單通道、16V、5.5kHz運算放大器技術手冊.pdf

低電源電流與極低的輸入偏置電流相結合，使其能夠與兆歐電阻器一起使用，使其成為便攜式、長壽命應用的理想選擇。通過390μV的低典型偏移電壓、120 dB的CMRR和2.7 V下130 V/mV的最小開環增益，確保了直流精度。

電源電壓從2.5V擴展到16V，電氣特性規定為2.7V、5V和15V。2.5V的操作使其與鋰離子電池供電的系統和許多微功率微控制器兼容，包括TI的MSP430和MSP432。

單通道TLV2401-Q1采用5針SOT-23封裝，雙通道TLV2402-Q1采用8針VSSOP封裝。這兩個包裝都完全指定了-40°C至125°C的溫度范圍。

特征
?AEC-Q100符合汽車應用標準
–設備溫度等級1：
–40°C至125°C TA
?納米功率操作：880 nA/通道
?輸入共模范圍超出軌道：-0.1
V至VCC+5V
?最高18V的反向電池保護
?軌對軌輸入或輸出
?增益帶寬乘積：5.5 kHz
?寬電源電壓范圍：2.5V至16V
?行業標準包裝
–5針SOT-23（TLV2401-Q1）
–8針MSOP（TLV2402-Q1）

引腳功能和配置

典型特性

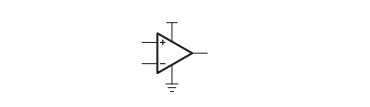

功能方框圖

應用
?混合動力、電動和動力傳動系統
?DC/DC轉換器
?車載充電器（OBC）和無線充電器
?燃料電池和汽油發動機
?逆變器和電機控制
?遠程通信控制單元
