在電子封裝、材料科學以及芯片制造等前沿領域，超聲波掃描顯微鏡（Scanning Acoustic Microscopy，簡稱 SAM）作為一種基于超聲波技術的非破壞性檢測工具，發揮著至關重要的作用。在 AEC-Q100、AEC-Q101、AEC-Q006 等行業標準中，明確要求在應力前后對核心部件進行 SAM 掃描，以此來細致檢查內部結構是否發生變化。接下來，SGS帶你深入了解 SAM 的工作原理及其在實際中的應用。

超聲波掃描顯微鏡(SAM)的工作原理

（一）超聲波的發射與接收

SAT通過壓電換能器發射高頻超聲波（通常為5-300MHz），穿透被測樣品（如芯片封裝結構）。當超聲波遇到材料界面或缺陷（如分層、空洞）時，會因聲阻抗差異產生反射或投射信號，接收器捕獲這些信號并轉換為電信號。

（二）成像機制

1脈沖回波模式（Pulse-Echo）

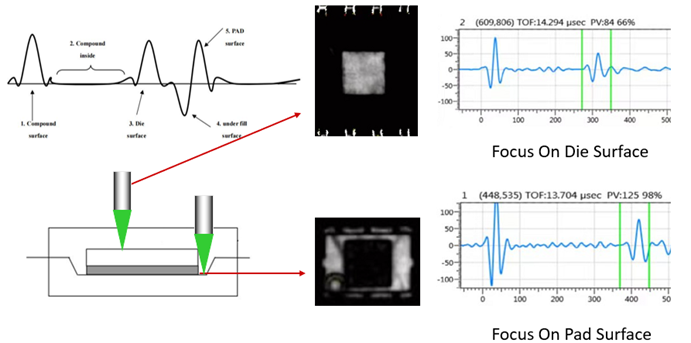

通過分析反射波的振幅和時間延遲，重建樣品內部結構的橫截面（C-Scan）或縱向截面（B-Scan）圖像。如下圖，通過聚焦不同相位的波形，可以聚焦顯示不同層面的結構，在波形時間圖中，從左到右，波形依次為compound表面-compound內部-die表面-underfill填充-pad表面，通過框選die表面部分的波形和Pad表面部分的波形進行掃描，便能分別得到Die表面的SAT圖像和Pad表面的SAT圖片

案例圖

2透射模式（Through Transmission）

檢測穿透樣品的超聲波能量，適用于高衰減材料的缺陷檢測。

檢測案例分享

1利用高頻探頭檢查chip與bump連接

掃描Flip chip的bump球時，通常要選取采用120MHz~ 200MHz，來兼顧較高的穿透能力和較好的圖像質量。

200MHz 以上探頭由于穿透能力較差且焦距較短，無法穿透Compound& Die層面從而掃描出bump，一般僅用于裸die的Flip chip掃描。

2利用SAM檢測Lead Frame邊緣的分層

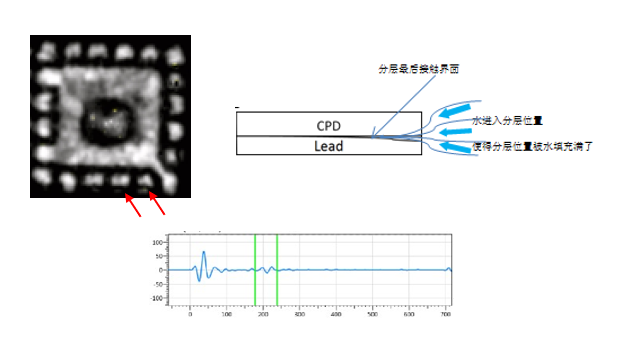

部分Lead Frame樣品在試驗后出現lead邊緣分層，在SAM圖像中，表現為引腳缺失部分，這是由于分層的存在，導致水可以更快進入lead與compound中的gap中，從而導致lead掃描時不完整。通過烘烤蒸發水分后，快速掃描定位即可發現lead邊緣處的分層。

案例圖

SAM與X-RAY的關系

SAM與X-Ray是互不矛盾、相互補充的非破壞性檢測手段和工具。

X-Ray射線成像操作采用的是穿透模式，得到整個樣品厚度的一個合成圖像。

SAM基于反射回波模式（CSAM）產生的圖像可以清晰的將產品不同層面展現出來。

X-Ray對材料內部分層、微小裂紋和虛焊等缺陷非常不敏感，難以反映產品內部輕微的分層。

SAM對物體內部的分層非常的敏感，分層能阻斷超聲波的傳播；確定焊接層、結合層的完整性是SAM獨特的性能。

案例圖
