INA220 是一款具備 I^2^C 或 SMBUS 兼容接口的分流器和功率監測計。INA220 監測分流器壓降和電源電壓。一個可編程校準值，與一個內部倍乘器組合在一起，可實現電流安培值的直接讀取。一個額外的乘法寄存器可計算出功率的瓦特值。I^2^C 或 SMBUS 兼容接口 具有 16 個可編程地址。INA220 的獨立分流輸入允許其應用于具備低側感測功能的系統。

數據手冊：*附件：INA220 26V、12 位、I2C輸出電流 電壓 功率監控器.pdf

INA220 提供兩種級別：A 級和 B 級。B 級型號的精度更高且精密規范更加嚴格。

INA220 可在 0V 至 26V 范圍內感測總線中的分壓，適用于低側感測或 CPU 電源。該器件由 3V 至 5.5V 單電源供電，電源的最大流耗為 1mA。INA220 的工作溫度范圍為 -40°C 至 125°C。

特性
? 高側或者低側感測
? 感測的總線電壓范圍：0V 至 26V
? 報告電流、電壓、和功率
? 16 個可編程地址
? 高精度：整個溫度范圍內的精度為 0.5%（最大值）(INA220B)
? 用戶可編程校準
? 快速 (2.56MHz) I2C 或 SMBUS 兼容接口
? 超薄小外形尺寸 (VSSOP)-10 封裝

引腳功能和配置

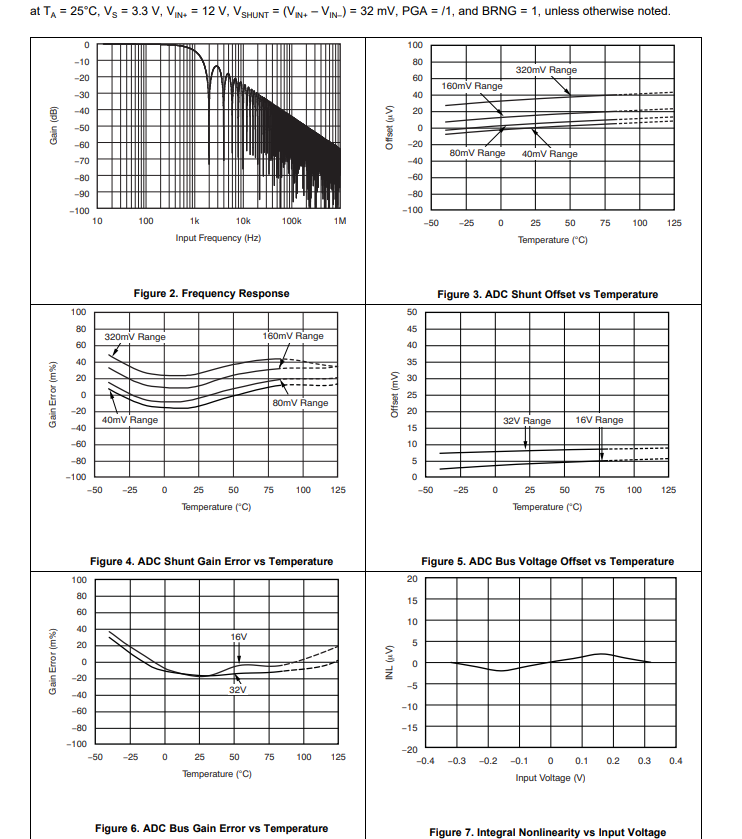

典型特性

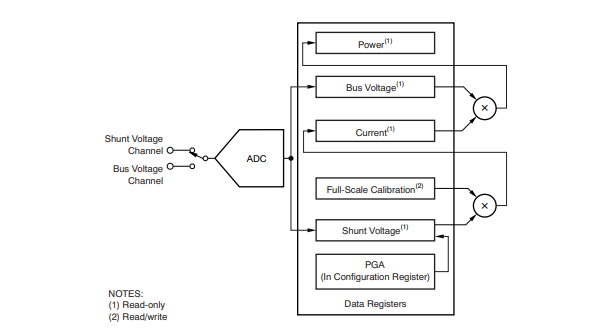

功能方框圖

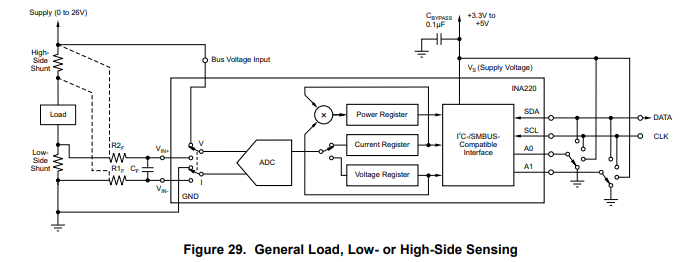

典型應用

應用范圍
? 服務器
? 電信設備
? 筆記本電腦
? 電源管理
? 電池充電器
? 汽車
? 電源
? 測試設備
