INA219 26V、12位、I2C、輸出數字功率監測器技術手冊
INA219 是一款具備 I^2^C 或 SMBUS 兼容接口的分流器和功率監測計。該器件監測分流器電壓降和總線電源電壓，轉換次數和濾波選項可通過編程設定?？删幊绦手蹬c內部乘法器相結合，支持直接讀取電流值（單位：安培）。通過附加乘法寄存器可計算功率（單位：瓦）。I^2^C 或 SMBUS 兼容接口 具有 16 個可編程地址。
數據手冊：*附件：INA219 26V、12位、I2C、輸出數字功率監測器技術手冊.pdf
INA219 提供兩種級別：A 級和 B 級。B 級型號的精度更高且精密規范更加嚴格。
INA219 可在 0V 至 26V 范圍內感測總線中的分壓。該器件由 3V 至 5.5V 單電源供電，電源的最大流耗為 1mA。INA219 的工作溫度范圍為 -40°C 至 125°C。
特性
? 感測的總線電壓范圍：0V 至 26V
? 報告電流、電壓、和功率
? 16 個可編程地址
? 高精度：整個溫度范圍內的精度為 0.5%（最大值）(INA219B)
? 濾波選項
? 校準寄存器
? 小外形尺寸晶體管 (SOT) 23-8 和小外形尺寸集成電路 (SOIC)-8 封裝
簡化電路原理圖

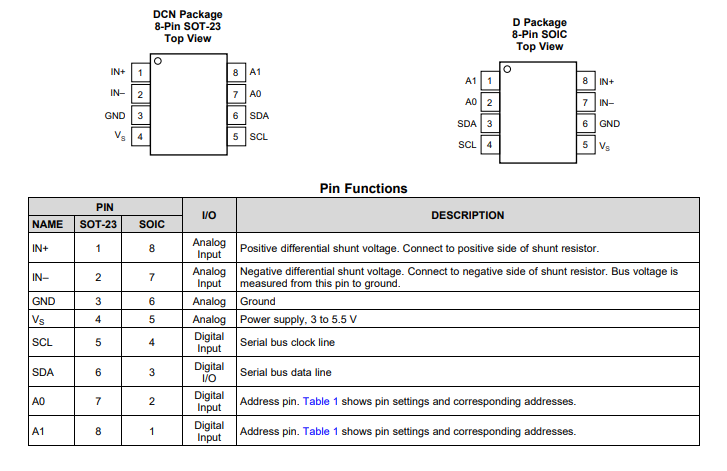

引腳功能和配置

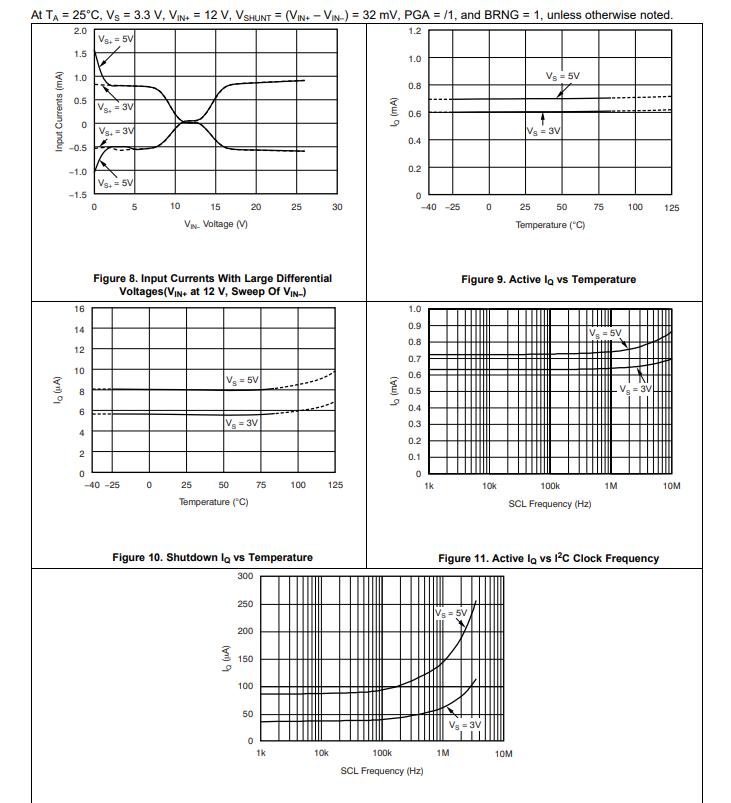

典型特性

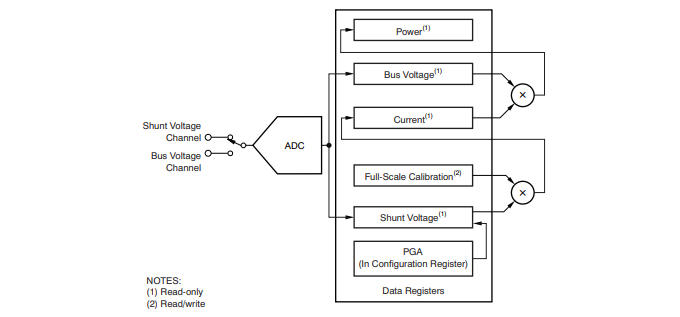

功能方框圖
