TPS2420 器件為高達 20 伏。2.9 V 的最大 UV 導通閾值使該TPS2420非常適合標準總線 電壓低至 3.3 V。TPS2420 器件可保護負載，最大限度地減少浪涌電流，并且非常安全 在發生故障時關閉。可編程故障電流閾值啟動故障定時器 同時允許電流不受限制地傳遞到負載。可編程電流限制 閾值 設置允許進入負載的最大電流，適用于浪涌和嚴重負載故障。 這兩個事件都使用可編程定時器，當它時抑制所有電流流向負載 到期。
*附件：tps2420.pdf

雙重保護閾值在磁盤驅動器等應用程序中非常有用。這 啟動電流和尋道電流通常高于標稱電流，在此期間， 負載需要低阻抗路徑來供電。如果負載發生故障，則電流 limit 不允許電流超過編程閾值。這保護了負載 以及電源的完整性。內部 MOSFET 由功率限制電路保護 確保 MOSFET 在所有工作期間都保持在其安全工作區 （SOA） 內 國家。

TPS2420 器件還允許系統監控負載電流，而無需 電源路徑中的分流器。電流監視器的增益可以根據應用程序進行縮放。故障 并提供電源良好輸出，以改善系統管理和時序控制。

該器件可進行編程，以便在發生故障時閉鎖或重試。都 的功能封裝在 16 引腳 4 × 4 mm QFN 封裝中。

特性

• 集成 30mΩ 導通 MOSFET
• 高達 20V 的總線作
• 可編程故障電流
• 可編程硬電流限制
• 可編程故障定時器
• 內部 MOSFET 功率限制折返
• 鎖存和自動重試作
• 模擬電流監視器輸出
• Powergood 輸出
• 故障輸出指示器
• 4 mm × 4 mm QFN
• –40°C 至 125°C 結
  溫范圍

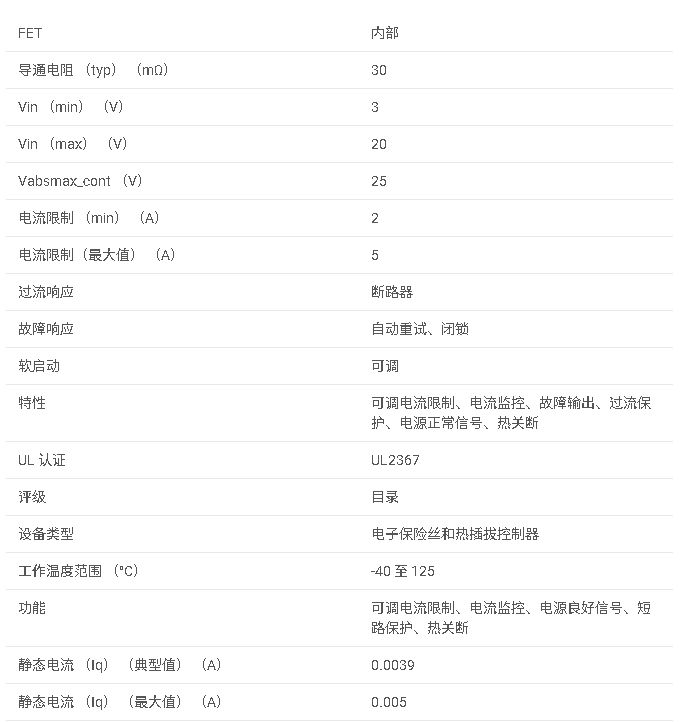

參數

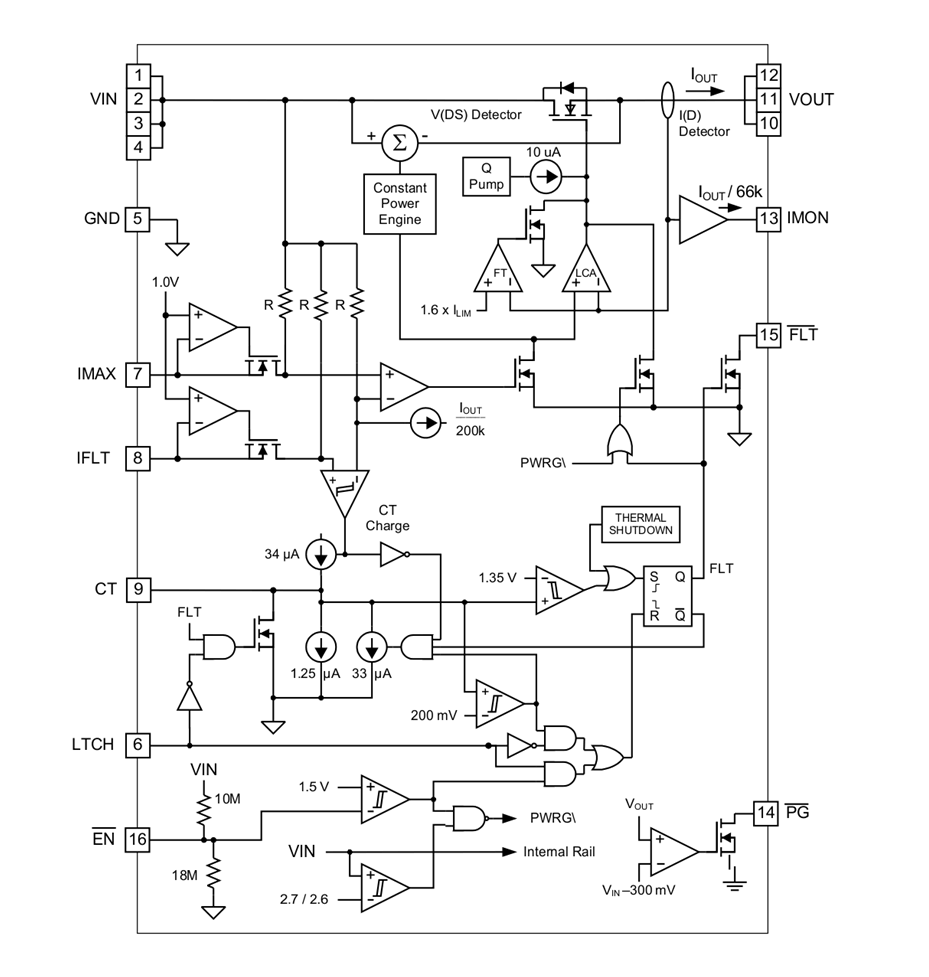

方框圖

. 產品概述

TPS是一款高度集成的A、V熱插拔控制器，內置mΩ功率MOSFET，適用于需要高集成度電源保護的應用場景。該產品提供可編程故障電流、硬電流限制、故障定時器和功率限制等功能，支持總線電壓低至.V。

. 主要特性

• ?高度集成?：內置mΩ功率MOSFET，減少外部元件數量。
• ?寬電壓范圍?：支持V至V的總線電壓操作。
• ?可編程功能?：
  • 可編程故障電流閾值。
  • 可編程硬電流限制。
  • 可編程故障定時器。
• ?雙重保護閾值?：適用于啟動電流和峰值負載電流高于額定工作電流的應用。
• ?系統監控?：提供模擬電流監測輸出，無需在電源路徑中分流。
• ?故障處理?：支持鎖存和自動重試操作模式。
• ?小型封裝?：采用mm×mm QFN封裝，節省空間。

. 電氣特性

• ?輸入/輸出電壓范圍?：V至V。
• ?使能電壓范圍?：V至V。
• ?故障輸出（FLT）和電源良好輸出（PG）電壓范圍?：V至V。
• ?可編程故障電流?：通過外部電阻設置，范圍從.A至.A。
• ?可編程電流限制?：通過外部電阻設置，范圍從.A至.A。
• ?故障定時器?：通過外部電容設置，范圍從數毫秒至數百毫秒。

. 功能描述

• ?啟動與尋址?：設備在使能引腳（EN）被拉低時啟動，支持通過I2C總線進行配置和監控。
• ?電流保護?：
  • 當負載電流超過可編程故障電流閾值時，啟動故障定時器。
  • 如果在故障定時器超時前負載電流降至閾值以下，則恢復正常操作。
  • 如果故障定時器超時，則根據設置鎖存或自動重試。
• ?功率限制?：在過載情況下，通過降低輸出電流至功率限制水平來保護內部MOSFET。
• ?系統監控?：提供模擬電流監測輸出（IMON），允許系統監控負載電流。

. 應用指南

• ?布局建議?：將支持組件（如電阻和電容）放置在靠近TPS相應引腳的位置，以減少噪聲和干擾。
• ?散熱管理?：在高功率應用中，確保TPS具有良好的散熱條件，以提高可靠性。
• ?瞬態保護?：在需要時，使用電壓抑制器（TVS）、肖特基二極管和/或電容器來吸收瞬態電壓尖峰。
