TPS25910 器件提供高度集成的熱插拔電源管理和卓越的 在高達 20 V 的應用中提供保護。最大 UV 導通閾值為 2.9 V，因此TPS25910 器件非常適合低至 3.3 V 的標準總線電壓。此設備適用于系統 必須保護電壓總線免受意外的永久和瞬態過載的影響。
*附件：tps25910.pdf

在啟動時或熱插拔到系統總線時，TPS25910 器件會限制 通過控制輸出電壓 V 的斜坡速率來產生浪涌電流 外 .這 轉換速率 V外可通過 GATE 引腳和 GND 引腳。

內置 SOA 保護確保內部 MOSFET 在安全運行中工作 面積 （SOA） 在最惡劣的工作條件下。此外，current-limit 閾值 與功率限制無關，可通過 ILIM 引腳和 GND 之間的電阻器進行調整 針。

TPS25910 器件在熱故障時提供故障指示器輸出。

TPS25910 器件采用 16 引腳 QFN 封裝。

特性

• 高達 20V 的總線作
• 集成 30mΩ 導通 MOSFET
• 可編程電流限制范圍：
  0.83 A 至 6.5 A
• 可編程浪涌電流轉換速率
• 熱關斷和故障警報
• 4 毫米 x 4 毫米 QFN16
• –40°C 至 125°C 結
  溫范圍
• UL2367 認證 - 文件編號 E169910
• CB 認證

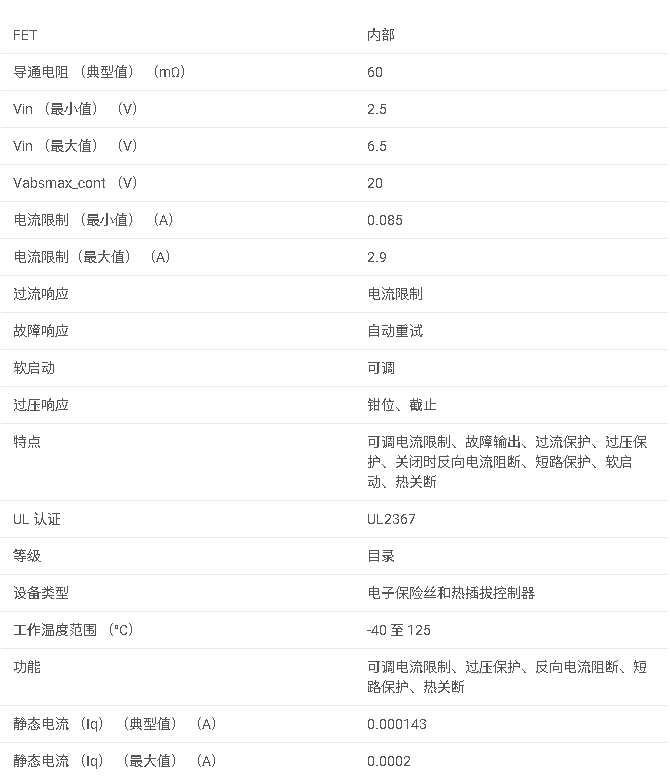

參數

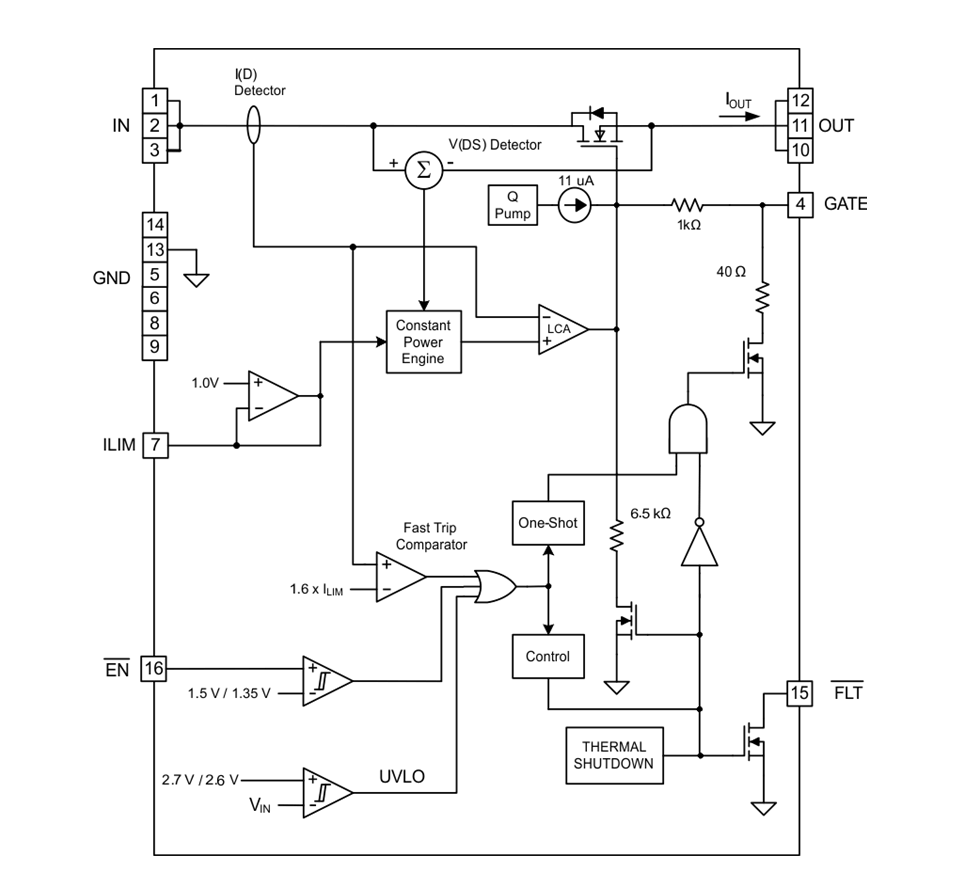

方框圖

概述

TPS25910是一款集成熱插拔（Hotswap）電源管理芯片，提供了高達6.5A、20V的集成熱插拔功能，具有可編程的涌入電流斜率控制和優越的保護功能。它適用于需要保護電壓總線免受不期望的永久性和瞬態過載損壞的系統。

主要特性

• ?高電壓操作?：支持高達20V的總線電壓操作。
• ?可編程電流限制?：電流限制范圍從0.83A到6.5A，可通過外部電阻調整。
• ?可編程涌入電流斜率?：通過連接在GATE引腳和GND引腳之間的電容器控制輸出電壓V OUT的斜率。
• ?熱關斷和故障警報?：內置熱傳感電路，當芯片溫度超過熱關斷閾值（典型值為160°C）時關閉電源，并具有故障指示輸出。
• ?小封裝?：采用4mm x 4mm QFN16封裝。
• ?寬溫度范圍?：工作結溫范圍為-40°C至125°C。

應用領域

• 固態硬盤（SSD）
• 硬盤驅動器（HDD）
• RAID陣列
• 電信設備
• 插件電路板
• 筆記本電腦和上網本
• PCIE
• 風扇控制

功能框圖

TPS25910包括一個內部MOSFET、電流限制電路、熱關斷電路、故障指示輸出（FLT）、使能引腳（EN）以及用于控制涌入電流斜率的GATE引腳。

引腳功能

• ?IN?：電源輸入和控制電源電壓。
• ?EN?：使能引腳，當該引腳被拉低時，設備啟用。
• ?GATE?：提供內部MOSFET的門極驅動，可通過外部電容控制涌入電流斜率。
• ?ILIM?：通過連接到地的電阻設置電流限制水平。
• ?OUT?：輸出到負載。
• ?FLT?：開漏輸出，在熱關斷時拉低。
• ?GND?：接地引腳。

典型應用

• ?電流限制編程?：通過ILIM引腳和地之間的外部電阻設置電流限制閾值。
• ?涌入電流斜率控制?：在GATE引腳和GND引腳之間連接一個電容器，以控制輸出電壓V OUT的斜率，從而限制涌入電流。
• ?熱保護?：內置熱傳感電路在芯片溫度超過閾值時關閉電源，防止過熱損壞。

封裝和尺寸

• 封裝類型：QFN（RSA）
• 引腳數：16
• 尺寸：4mm x 4mm

注意事項

• 在存儲或處理過程中，應將引腳短接或放置在導電泡沫中以防止靜電損壞MOS門極。
• 在應用中應考慮瞬態保護，以防止在熱插拔控制器中斷電流流動時產生的電壓尖峰。
