TPS25200 是一款具有精密電流限制和過壓鉗位的 5V 電子保險絲。該器件在過壓和過流事件期間為負載和電源提供強大的保護。

TPS25200 是一款智能保護負載開關，帶 V在可耐受 20 V。如果在 IN 處施加了錯誤的電壓，則輸出箝位至 5.4 V 以保護負載。如果 IN 上的電壓超過 7.6 V，則器件會斷開負載，以防止損壞器件和/或負載。
*附件：tps25200.pdf

TPS25200 具有一個內部 60 mΩ 電源開關，用于在各種異常條件下保護電源、器件和負載。該器件提供高達 2.5 A 的連續負載電流。電流限制可在 85 mA 至 2.9 A 范圍內編程，只需一個接地電阻器即可。在過載事件期間，輸出電流被限制在 R 設置的水平 伊利姆 .如果發生持續過載，設備最終會進入熱關斷狀態，以防止損壞TPS25200。

特性

• 2.5V 至 6.5V 工作電壓
• 輸入可承受高達 20 V 的電壓
• 7.6V 輸入過壓關斷
• 5.25V 至 5.55V 固定過壓鉗位
• 0.6μs 過壓鎖定響應
• 3.5μs 短路響應
• 集成 60mΩ 高側 MOSFET
• 高達 2.5 A 的連續負載電流
• 2.9 A 時限流精度為 ±6%
• 禁用時反向電流阻斷
• 內置軟啟動
• 與 TPS2553 引腳對引腳兼容
• UL 2367 認證
  • 文件編號 169910
  • R 伊利姆 ≥ 33kΩ（最大 3.12A）

參數

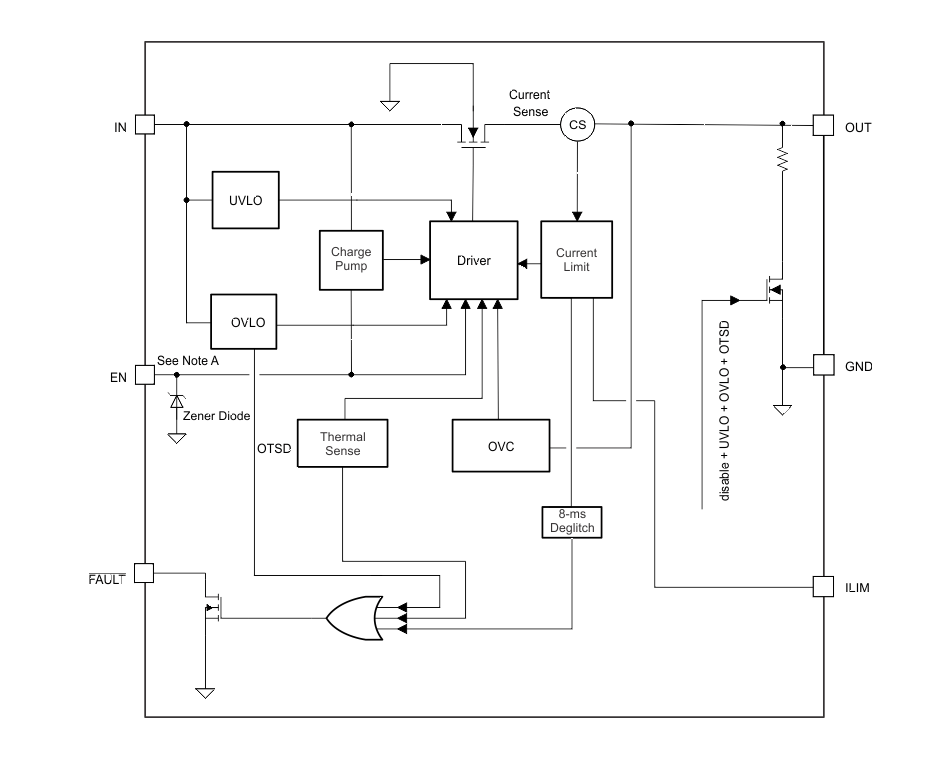

方框圖

1. 產品概述

TPS25200是一款5V eFuse，具有精確的可調電流限制和過壓箝位功能。該設備旨在為負載和電源提供在過壓和過流事件下的強大保護。

2. 主要特性

• ?工作電壓范圍?：2.5V至6.5V
• ?輸入耐壓?：高達20V
• ?過壓關斷?：輸入電壓超過7.6V時關斷
• ?固定過壓箝位?：5.25V至5.55V
• ?過壓鎖定響應?：0.6μs
• ?短路響應?：3.5μs
• ?集成高側MOSFET?：60mΩ
• ?連續負載電流?：高達2.5A
• ?電流限制精度?：±6%（在2.9A時）

3. 應用領域

• USB電源開關
• USB從設備
• 手機/智能手機
• 3G/4G無線數據卡
• 固態硬盤（SSD）
• 3V或5V適配器供電設備

4. 功能描述

• ?電流限制?：可編程電流限制，范圍從85mA至2.9A。
• ?過壓保護?：輸入電壓超過7.6V時關斷，輸出箝位在5.4V。
• ?過溫保護?：具有兩個獨立的熱傳感電路，防止過熱損壞。
• ?故障報告?：FAULT引腳在過流、過壓或過溫時輸出低電平信號。
• ?軟啟動?：內置軟啟動功能，減少啟動時的浪涌電流。

5. 電氣特性

• ?導通電阻?：在2.5V ≤ V IN ≤ 5V，I OUT = 2.5A時，r DS(on) 典型值為60mΩ，最大值為99mΩ。
• ?使能輸入?：EN引腳閾值電壓為1.9V（開啟），0.6V（關閉），遲滯電壓為330mV。
• ?放電電阻?：V OUT放電電阻典型值為480Ω。
• ?過流限制?：I OS 典型值范圍從408mA至3130mA，具體取決于R ILIM 的值。

6. 封裝與尺寸

• ?封裝類型?：6引腳WSON封裝（DRV）
• ?尺寸?：2.00mm x 2.00mm

7. 布局指南

• ?旁路電容?：在IN引腳和GND之間放置一個0.1μF或更大的陶瓷旁路電容，以減小噪聲。
• ?輸出電容?：根據應用需求選擇合適的輸出電容，以改善瞬態響應。
• ?R ILIM 電阻布局?：將R ILIM 電阻盡可能短地連接到ILIM引腳，以減少寄生效應對電流限制精度的影響。
• ?熱管理?：將PowerPAD直接連接到PCB的接地平面，以提高熱性能。

8. 設計資源

• 提供TPS25200 EVM用戶指南，幫助用戶進行電路設計和驗證。
• TI E2E在線社區提供設計支持和快速解答問題的服務。

通過以上總結，可以全面了解TPS25200的主要特性、功能描述、電氣特性、封裝尺寸、布局指南以及設計資源。
