一、EMI產生的根源與擴頻IC的應對策略
開關電源在工作時,功率半導體器件(如MOSFET、IGBT)的高速開關動作(頻率通常在幾十kHz至數MHz之間)會產生陡峭的電壓/電流變化率(dv/dt、di/dt),這些快速變化的信號包含豐富的高次諧波,形成寬帶噪聲信號,頻率范圍可從開關頻率延伸至數百MHz。這些噪聲通過兩種途徑傳播:
傳導干擾:通過電源線、信號線等導體直接傳播,頻率范圍通常在150kHz至30MHz之間。
輻射干擾:以電磁波形式通過空間傳播,頻率范圍通常在30MHz至300MHz之間。
擴頻IC的核心策略是打破噪聲能量的集中性。傳統開關電源的開關頻率固定,噪聲能量集中在基頻及其諧波頻率點上,形成尖銳的峰值輻射。擴頻IC通過調制開關頻率,將噪聲能量分散到更寬的頻帶上,從而降低單一頻率點的EMI強度。
二、擴頻IC的關鍵技術實現
- 頻率調制技術
擴頻IC采用多種頻率調制方式,將開關頻率圍繞標稱值進行周期性或隨機性變化:
三角波/正弦波調制:開關頻率在標稱值附近按三角波或正弦波規律掃描。例如,LTC6908系列硅振蕩器可將開關頻率在±10%范圍內線性掃描。
偽隨機調制:開關頻率按偽隨機序列跳變,如LTC6909通過9位偽隨機序列發生器控制時鐘頻率,避免周期性紋波。
混合調制:結合多種調制方式,進一步優化頻譜分布。
- 調制參數優化
調制深度(Δf/f?):表示頻率偏移范圍與標稱頻率的比值。例如,±10%的調制深度可將噪聲能量擴展至標稱頻率的90%至110%范圍內。
調制速率(f_m):即頻率跳變速度。較快的調制速率可縮短開關電源在單一頻率點的駐留時間,但需平衡開關電源的動態響應能力。
- 頻譜擴展效果

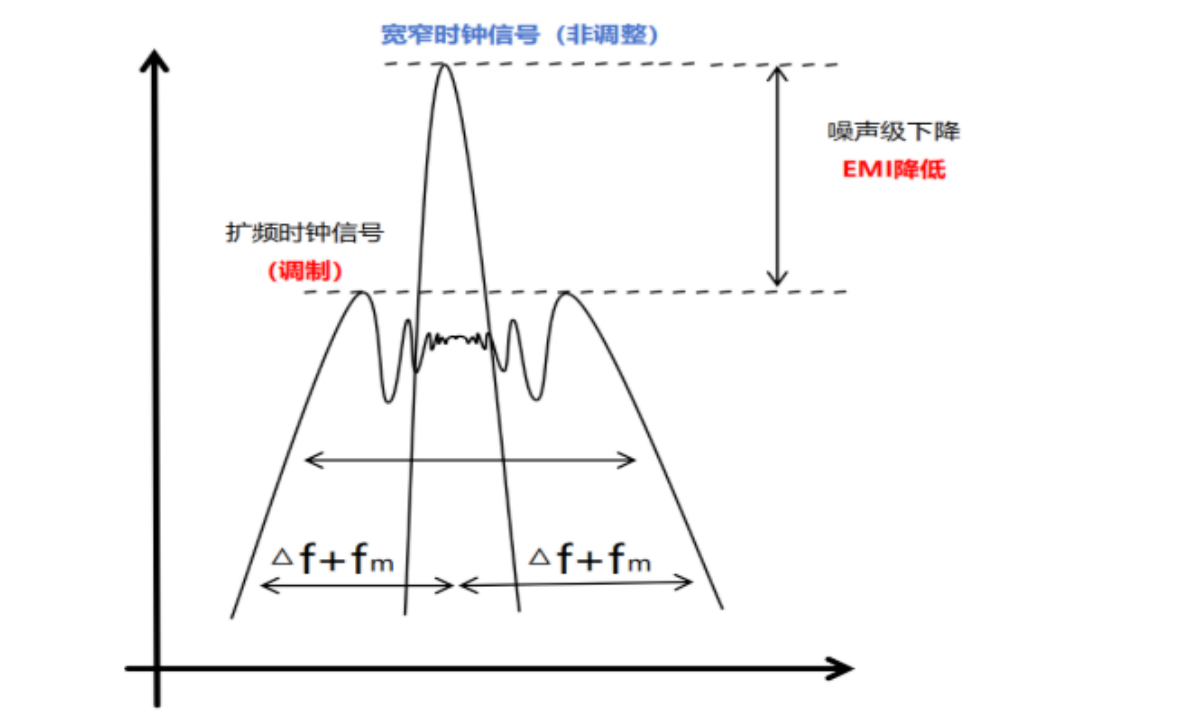

通過調制,原本集中在基頻(f?)和諧波頻率(2f?、3f?…)的噪聲能量被分散到更寬的頻帶(f?-Δf至f?+Δf)內。例如,采用±10%調制深度時,噪聲峰值可降低10dB以上,總輻射能量保持不變,但單位頻寬內的能量密度顯著下降。
三、典型應用場景與案例
平板電腦/智能手機:通過擴頻IC降低時鐘信號輻射,解決輻射騷擾值超標問題。
音頻功放:抑制時鐘諧波干擾,提高信噪比(SNR)。
LED驅動器:在PWM調光時防止LED閃爍,同時滿足CISPR 25 Class 5輻射要求。
ECU(電子控制單元):降低多ECU協同工作時的交叉干擾。
工業自動化網絡:降低時鐘信號對通信總線(如CAN、EtherCAT)的干擾。
型號Product No. | 工作電壓Power supplyvoltage RatedVDD((V) | 輸入&輸出頻率Input / OutputFrequency(MHz) | 輸出電流范圍OutputCurrentMin-Max.(mA) | 擴頻調制范圍SpreadingRange(%) | 調制模式Modulationmode | 工作溫度Operationjunctiontemperature(°C) | 封裝Package |
---|---|---|---|---|---|---|---|
TSI1651A4021 | 1.65~3.6 | 1~40 | 2.0~4.0 | +0.06~±0.33 | 4 | -40~85°C | TDFN-2×2 |
TS11610A6021 | 1.6~3.6 | 10~60 | 2.0~4.5 | +0.06~+0.33 | 4 | -40~85℃ | TDFN-2×2 |
TSI1810A4011 | 1.8~3.6 | 1~40 | 2.0~4.0 | +0.06~+0.33 | 2 | -40~85℃ | TDFN-2×2 |
TSI1651A4021 | 1.65~3.6 | 10~200 | 2.0~4.0 | +0.06~+0.43 | 燒錄 | -40~85℃ | TDFN-2×2 |
