DDR（Double Data Rate，雙倍數據速率）是一種廣泛應用于計算機和電子設備的高性能內存技術，DDR的主要應用于計算機系統，移動設備，嵌入式系臨時存儲和高速傳輸數據。因此，DDR是現代計算及移動系統的核心組件。

隨著AI和大數據應用的爆發，DDR5 R-DIMM的高帶寬（如5600 MT/s）和大容量（32GB）將成為關鍵優勢，尤其在訓練大型模型或處理實時數據時，可顯著減少延遲。但JEDEC對DRAM 提出了一些新的要求。

一、JEDEC 對 DRAM PCB 靜電的要求

JESD625C標準4:針對處理靜電放電敏感(ESDS)設備的要求，該標準提供了一系列的防護措施和管理流程。對于 DRAM PCB 而言，相關要求包括:

l 靜電放電控制措施：在生產、運輸和使用過程中，要求采取防靜電包裝、使用防靜電工作臺、手腕帶和防靜電鞋等措施，以降低靜電對 DRAM PCB 的潛在損害。

l 工作區設立:需要設立靜電控制區域，明確 ESD 敏感區域和非敏感區域的界定、標識和管理。

l 設計建議:鼓勵設計者在電路設計中加入 ESD 保護機制，如靜電二極管，以增強電路板對靜電放電的抵抗能力。

JESD22-C101F 標準以此來評估 DRAM PCB 等微電子元件在遭遇靜電放電時的耐受能力。

JESD22-A114 標準規定了集成電路和組件針對人體模型(HBM)靜電放電的測試方法和要求:JESD22-A115 標準規定了擴散模型(CDM)靜電放電的測試方法和要求。這些標準從不同角度對DRAM PCB 可能面臨的靜電放電情況進行規范和測試指導。

隨著技術發展，一些新的 DRAM PCB 設計采用了更先進的防護措施，如芝奇正在研發的由 16 層 PCB 打造的 DDR5 R-DIMM 模組，新增了瞬態電壓抑制器TVS二極管及保險絲，以提升過電流保護并防止靜電放電。這也反映了 JEDEC 標準在推動行業采用更可靠的防護技術方面的作用。

二、雷卯助行DDR5 R-DIMM 模組安全性

為防止瞬態電壓與靜電放電 (ESD)，R-DIMM 模組直接從主板獲取 12V 電壓輸入，因此需要先進的保護機制。雷卯為每個模組均配備高質量瞬態電壓抑制 (TVS) 二極管與SMT保險絲。雙重保護機制確保模組具備卓越的耐用性與長期穩定的性能。

方案圖如下：

四． DDR5 R-DIMM的TVS二極管選擇及推薦型號

TVS選擇：選擇ESD保護器件的反向截止電壓（VRWM）略高于R-DIMM電源電壓，脈沖耐受能力可以選大一點。

TVS放置：TVS靠近電源輸入接口，確保ESD電流優先通過TVS泄放至地。TVS置于濾波電感前端，防止電感阻礙ESD電流泄放。使用短而寬的走線連接TVS與電源/地。地平面完整，避免分割，采用多點接地降低阻抗。

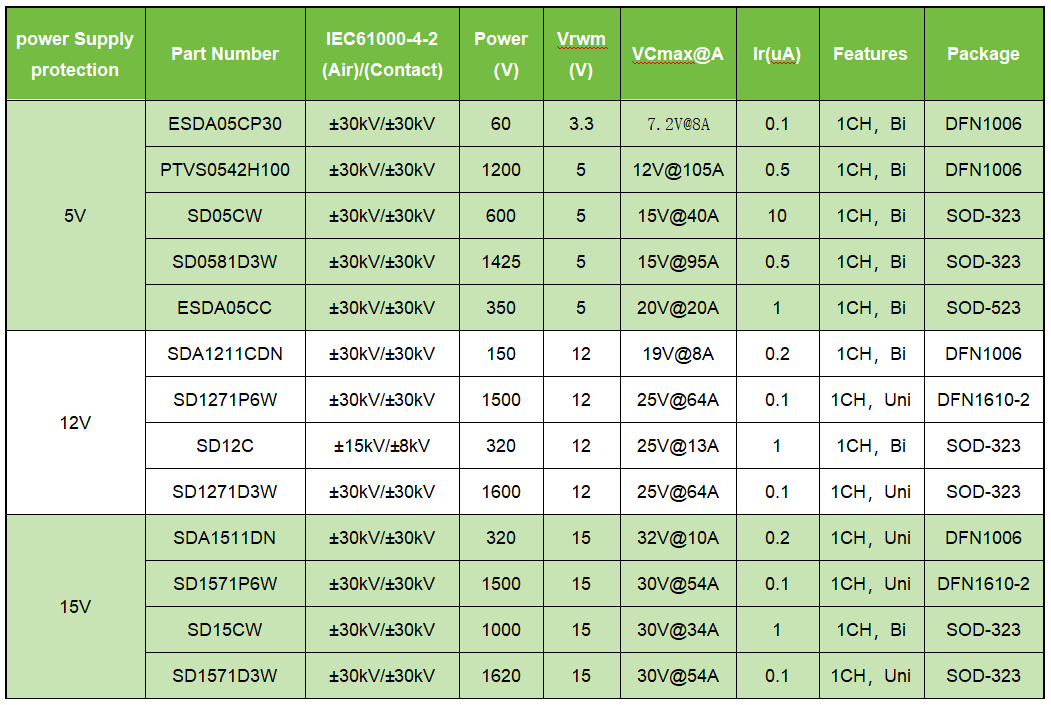

以下列出常規DDR5電源電壓用TVS二極管，功率相對大，瞬態吸收電流大(IPP大），能有效抑制瞬態電壓和ESD靜電。

以上列出部分型號，如有其它電壓需求請聯系上海雷卯EMC小哥或銷售人員獲取支持。

對于選用的PPTC 上海雷卯提供多種封裝、電流、電壓需求， 封裝有0603，0805，1206，1210，1812，2920，電流從0.05A 至7A 都有提供。可以根據需求選型。

Leiditech雷卯電子致力于成為電磁兼容解決方案和元器件供應領導品牌，供應ESD，TVS，TSS，GDT，MOV，MOSFET，Zener，電感等產品。雷卯擁有一支經驗豐富的研發團隊，能夠根據客戶需求提供個性化定制服務，為客戶提供最優質的解決方案。
