ULx200xA 器件是高電壓、大電流達林頓晶體管陣列。每個由七對 NPN 達林頓對組成，這些對具有高壓輸出和共陰極箝位二極管，用于切換感性負載。

單對 Darlington 的集電極電流額定值為 500mA。Darlington 對可以并聯以獲得更高的電流能力。應用包括繼電器驅動器、錘式驅動器、燈驅動器、顯示驅動器（LED 和氣體放電）、線路驅動器和邏輯緩沖器。
*附件：uln2004a.pdf

ULN2002A 器件專為與 14V 至 25V PMOS 器件配合使用而設計。該器件的每個輸入都有一個串聯的齊納二極管和電阻器，用于將輸入電流控制到安全限值。ULx2003A 器件具有一個 2.7kΩ 串聯基極電阻器，用于每對達林頓 （Darlington） 器件，可直接與 TTL 或 5V CMOS 器件配合使用。

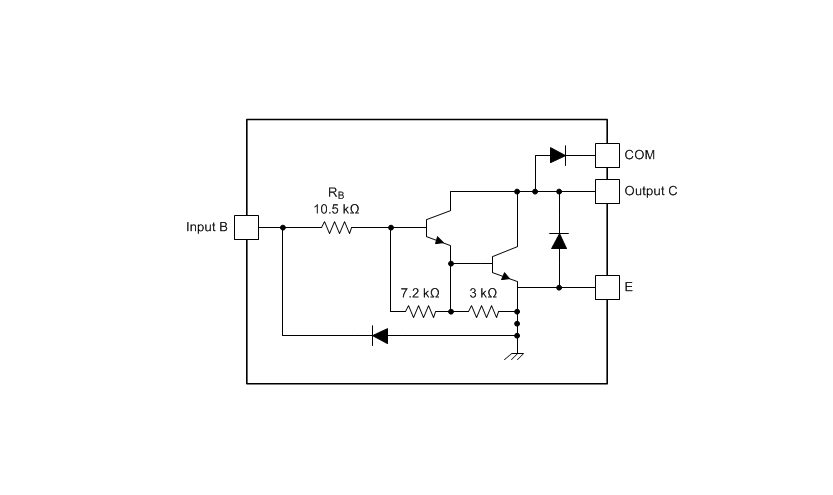

ULx2004A 器件具有一個 10.5kΩ 串聯基極電阻器，允許直接從使用 6V 至 15V 電源電壓的 CMOS 器件工作。ULx2004A 器件所需的輸入電流低于 ULx2003A 器件，并且所需的電壓小于 ULN2002A 器件所需的電壓。

特性

• 500mA 額定集電極電流（單輸出）
• 高壓輸出：50V
• 輸出箝位二極管
• 輸入兼容各種類型的邏輯
• 繼電器驅動器應用

參數

方框圖

1. 產品概述

• ?產品系列?：ULx0xA
• ?類型?：高壓、高電流達林頓晶體管陣列
• ?特點?：
  • 單個輸出額定集電極電流：0mA
  • 高壓輸出：V
  • 輸出箝位二極管
  • 輸入兼容多種邏輯類型
  • 適用于繼電器驅動應用

2. 應用領域

• 繼電器驅動
• 步進電機和直流有刷電機驅動
• 燈驅動
• 顯示驅動（LED和氣體放電）
• 線驅動
• 邏輯緩沖

3. 功能描述

• ?內部結構?：每個設備包含七個NPN達林頓對，具有高壓輸出和公共陰極箝位二極管，用于切換感性負載。
• ?電流能力?：?jiǎn)蝹€(gè)達林頓對的集電極電流額定值為0mA，達林頓對可以并聯以提高電流能力。
• ?邏輯兼容性?：
  • ULNA：專為與V至V的PMOS設備一起使用而設計，每個輸入具有齊納二極管和電阻器以控制輸入電流。
  • ULxA：具有.kΩ的基極電阻，可直接與TTL或V CMOS設備一起使用。
  • ULxA：具有0.5kΩ的基極電阻，允許直接從使用V至V電源電壓的CMOS設備操作。

4. 封裝與尺寸

• ?封裝類型?：包括SOIC、PDIP、SOP、TSSOP等多種封裝選項。
• ?具體封裝尺寸?：例如，SOIC封裝的尺寸為9.mm × .1mm（長×寬）。

5. 電氣規格

5.1 絕對最大額定值

• ? 集電極-發射極電壓（VCC） ?：0V
• ?箝位二極管反向電壓?：V
• ? 輸入電壓（VI） ?：0V
• ?峰值集電極電流?：0mA
• ?輸出箝位電流?：mA
• ?總發射極終端電流?：-.A
• ?工作溫度范圍?：
  • ULN0xA：-0°C至°C
  • ULN0xAI：-°C至°C
  • ULQ0xA：-0°C至°C
  • ULQ0xAT：-°C至°C
  • ULNADR：-°C至°C

5.2 電氣特性

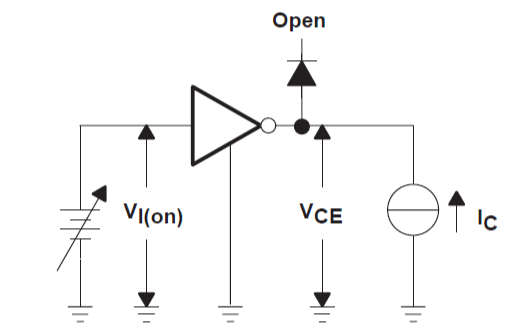

• ? 導通狀態輸入電壓（VI(on)） ?：根據集電極電流和溫度的不同，范圍在3V至V之間。
• ? 高電平輸出電壓（VOH） ?：在切換后，通常為電源電壓減去mV。
• ? 集電極-發射極飽和電壓（VCE(sat)） ?：根據基極電流和集電極電流的不同，范圍在0.9V至.V之間。

5.3 開關特性

• ? 低電平到高電平輸出傳播延遲時間（tPLH） ?：典型值為0.μs，最大值為μs。
• ? 高電平到低電平輸出傳播延遲時間（tPHL） ?：典型值為0.μs，最大值為μs。

6. 應用與實施

• ?典型應用?：作為感性負載驅動器，如驅動繼電器、電機和電磁閥。
• ?設計指南?：包括輸入電壓范圍、溫度范圍、輸出和驅動電流、功率耗散等方面的考慮。
• ?布局指導?：推薦使用厚銅線以驅動高電流，并分離輸入通道以消除串?dāng)_。
