1、概述 安科瑞 18702112163

ASCB1系列智能微型斷路器（以下簡稱智能微型斷路器）應用于戶內建筑物及類似場所的工業、商業、民用建筑及基礎設施等領域低壓終端配電網絡。智能微型斷路器配合智能網關使用，對用電線路的關鍵電氣參數，如電壓、電流、功率、溫度、漏電、能耗等進行實時監測，具有遠程操控、異常預警、事故跳閘告警、電能計量統計、故障定位等功能。

本系列產品可選單極、2極、3極、4極。

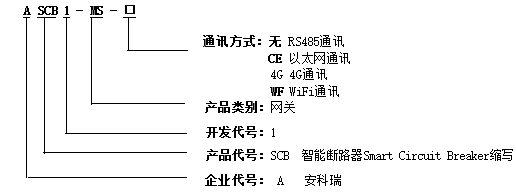

2、產品型號

表1 智能微型斷路器功能描述表

智能網關

表2 智能網關功能描述表

3、技術參數

表3 智能微型斷路器技術參數表

表4 ASCB1系列智能網關技術參數表

4、安裝與接線

4.1. 外形及安裝尺寸（單位：mm）

l智能微型斷路器

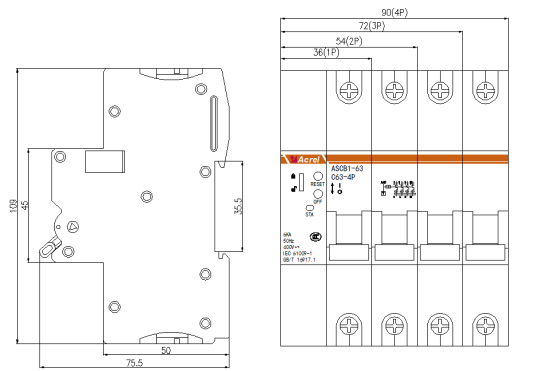

圖1 智能微型斷路器外形尺寸圖

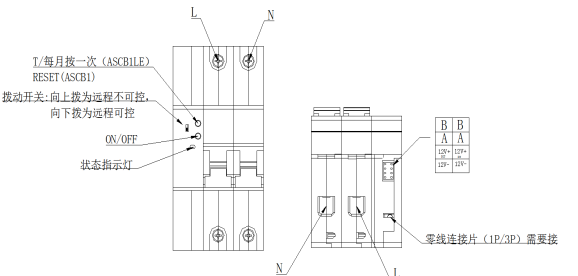

圖2 智能微型斷路器接線端子示意圖

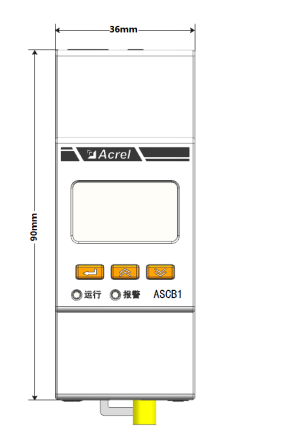

智能網關

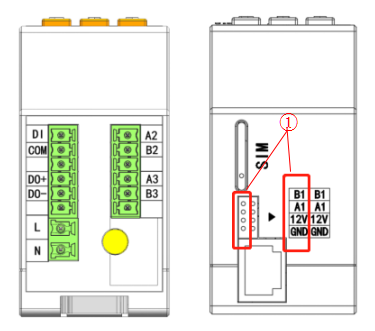

注：圖中框選區域①中的A1、B1與智能微型斷路器通訊，12V提供智能微型斷路器輔助電源。

A3、B3供上位機通訊，A2、B2預留。

LN外接AC220V輔助電源。

4.2. 安裝方式

1）該設備適用于標準35mm導軌式安裝，安裝時只需將設備卡進軌道并用卡扣固定住即可。

2）依照實際配電管理和線路鋪設設計要求，選擇和使用符合需要的物聯網模塊以及電箱

箱體的規格，按圖示模塊順序組合安裝，每個模塊間使用廠家特制的8PIN 數據線連接。

3）斷路器應垂直安裝，手柄處于“ /OFF”時觸頭為斷開狀態，當手柄向上運動時，觸頭向閉合方向運動；

4）與斷路器額定電流匹配的連接用銅導線標稱截面積見表5。

表5 額定電流與導線截面積匹配表

5）安裝時，請用表 5 規定的扭矩擰緊銅導線，在安裝完成后，采用晃動導線的形式檢驗銅導線是否接牢，并再次用規定的扭矩擰緊銅導線。

圖5 是智能微型斷路器安裝接線范例，僅供參考。

圖5 安裝接線范例圖

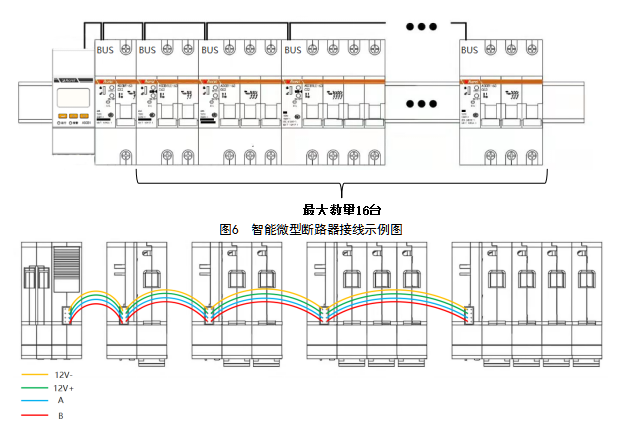

4.3. 接線示例圖

圖7 4pin端子接線示意圖（俯視圖）

注：各類型智能微型斷路器可任意組合安裝，一臺網關最多可連接16臺智能微型斷路器。詳細安裝教程請參考《智能空開儀表側調試文檔》。
