一、ESD（靜電放電）保護

作用：ESD保護是該濾波器的核心功能之一，它能夠有效吸收和耗散靜電能量，防止靜電對USB端口及其連接的敏感電路造成損害。

原理：在USB接口的使用過程中，由于人體接觸、環境干燥等因素，很容易產生靜電。這些靜電如果直接作用在USB端口上，可能會導致端口損壞或連接的電路出現故障。而帶有ESD保護的復合共模濾波器能夠將這些靜電能量引導至地線，從而保護USB端口和連接的電路。

二、共模濾波

作用：共模濾波功能用于抑制共模噪聲，即同時存在于差分信號線（如USB的D+和D-線）上的相同噪聲。

原理：在USB通信中，共模噪聲可能來源于電源線、其他電子設備或電磁干擾等。這些噪聲會干擾信號的傳輸，導致數據錯誤或通信中斷。復合共模濾波器通過其內部的電感和電容元件，能夠形成一個低通濾波器，有效濾除共模噪聲，提高USB信號的質量和傳輸的準確性。

三、信號和電源路徑保護

作用：該濾波器不僅保護USB端口本身，還保護與之連接的其他電路和設備。

原理：在電路圖中，您可以看到該濾波器被應用在USB端口的信號線（DMP0、DP0）和電源線（USBVBUS）上。這意味著它能夠對整個USB接口的信號和電源進行保護。當USB端口受到靜電或噪聲干擾時，濾波器能夠迅速作出反應，將干擾能量引導至地線或濾除噪聲，從而確保USB接口的穩定性和可靠性。

總結：

帶有ESD保護的復合共模濾波器（TSFE0806U-2L-900TF）在USB端口保護中起到了關鍵的防護作用。它結合了ESD保護和共模濾波兩種功能，既能夠防止靜電對USB端口的損害，又能夠抑制共模噪聲對信號傳輸的干擾。同時，它還能夠對USB接口的信號和電源進行全面保護，確保整個系統的正常運行。這種組合保護方案大大提高了USB接口的抗干擾能力和可靠性，是USB端口保護中不可或缺的一部分。

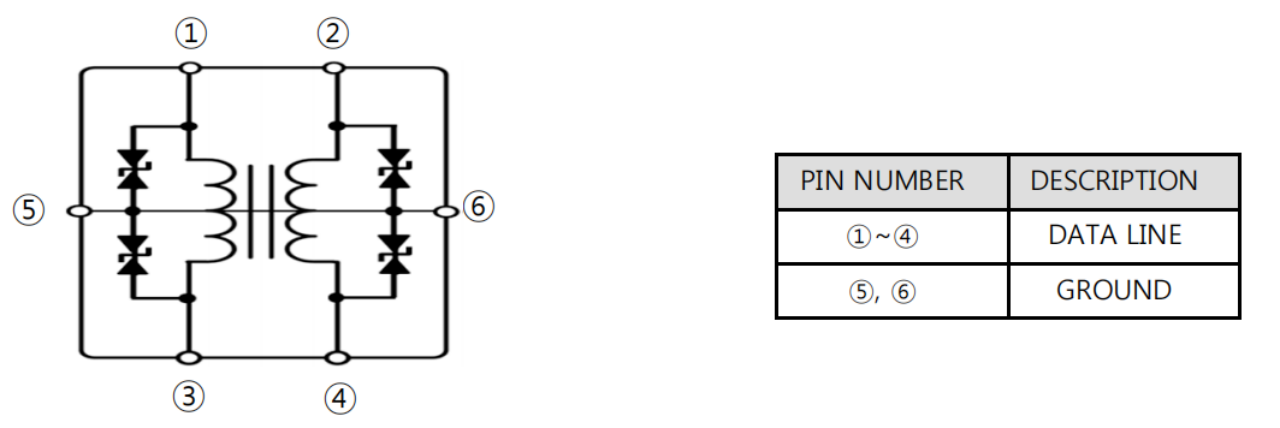

TSFE0806U-2L-900TF等效電路與推薦焊盤布局

TSFE0806U-2L-900TF規格參數：

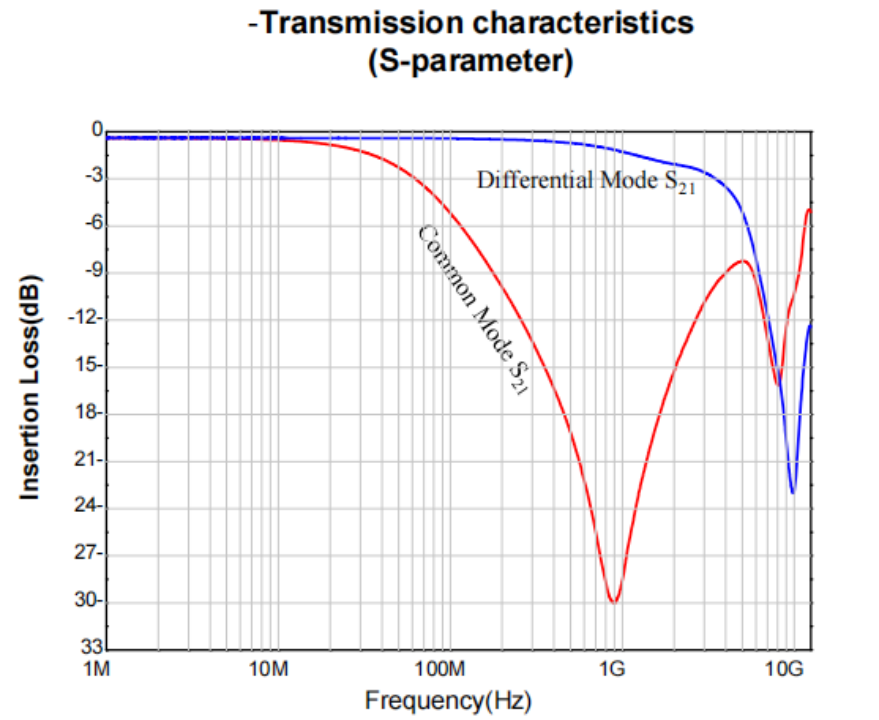

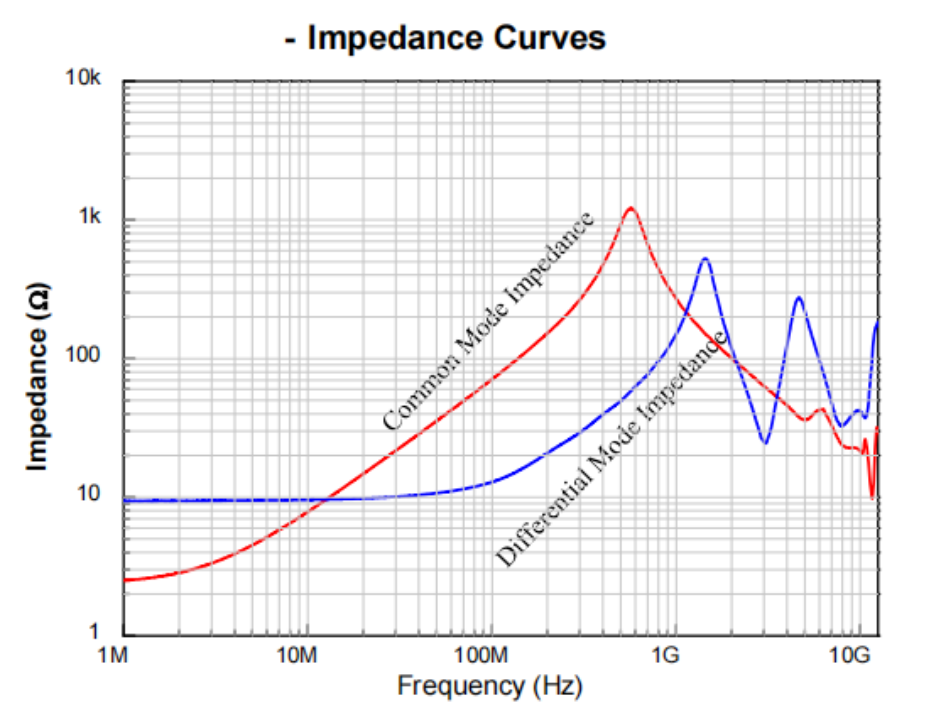

TSFE0806U-2L-900TF電氣特征：
