概述
MAX31912是一款工業接口串行器,對傳感器和24V數字開關輸出進行電平轉換、調理和串行化處理,產生微控制器能夠接受的5V CMOS兼容信號,適用于工業、過程控制和樓宇自動化應用。器件提供[可編程邏輯控制器(PLC)]數字輸入模塊的前端接口電路,內部集成了限流、低通濾波 和通道串行化處理電路。與傳統的分立電阻分壓方案相比, 輸入限流可有效降低現場電源總線的功耗。可選擇的片上低通濾波器可根據應用靈活地對傳感器輸出進行去抖和濾 波。片上串行器極大地減少了用于隔離的光耦數量。串行器具有堆棧功能,可對任意數量的輸入通道進行串行處理, 并通過一個SPI兼容接口輸出。在任意輸入通道數量的條 件下把所需要的光耦數量減小到3個。為了提高抗高頻噪 聲和快速電氣瞬變干擾能力,器件可生成多位CRC校驗 碼,每8位數據通過SPI口發送一次校驗碼。片上5V穩壓器 可以為外部光耦、數字隔離器或其它外部5V電路供電。現場總線側的[LED驅動器]回收利用八路輸入的電流,提供輸入狀態視覺指示,不額外消耗任何電流或功耗。
MAX31912采用已申請專利的電路技術,利用輸入限流進一步降低功耗。
對于低成本應用,Maxim Integrated提供與該器件引腳兼容的版本[MAX31913],后者不包括MAX31912中已申請專利的電流開關電路。
數據表：*附件：MAX31912八通道、工業數字輸入電平轉換器 串行器技術手冊.pdf

應用

• PLC數字輸入模塊
• 工業、樓宇和過程自動化
• 電機控制

特性

• 八個高壓輸入通道(最高36V)
• 可配置成IEC 61131-2輸入類型1、2、3
• 7V至36V較寬的工作電壓范圍
• 可選擇配置允許5V供電
• 可選擇輸入濾波和0ms至3ms去抖
• 可配置0.5mA至6mA輸入限流
• 所有輸入引腳具有較高的HBM ESD保護
• 集成8-1串行器,SPI接口
• 內部5V穩壓器
• 過熱指示
• 片上24V電源電壓監測
• 極低的靜態電流和功耗/散熱
• 可產生并發送多位CRC校驗碼,用于檢錯,提高與外 部微處理器之間的數據傳輸可靠性
• 現場總線側的LED驅動器不消耗電能

框圖

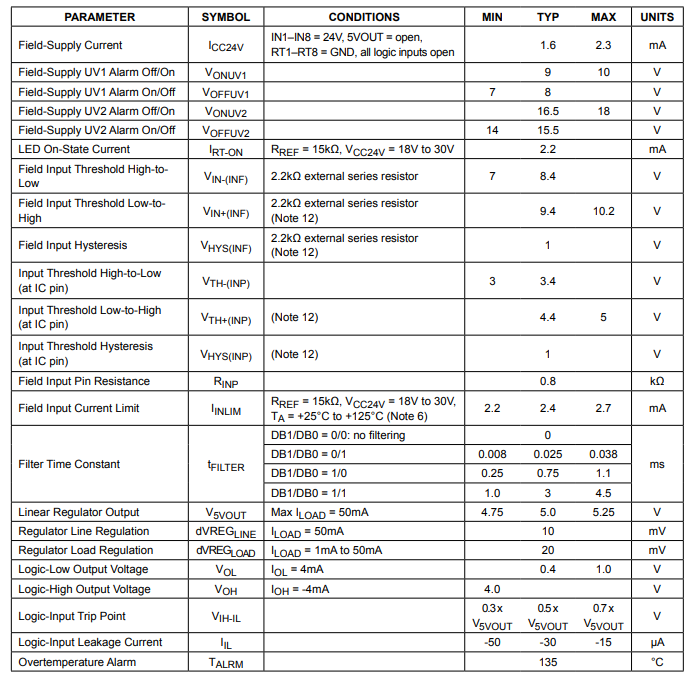

DC電氣特性

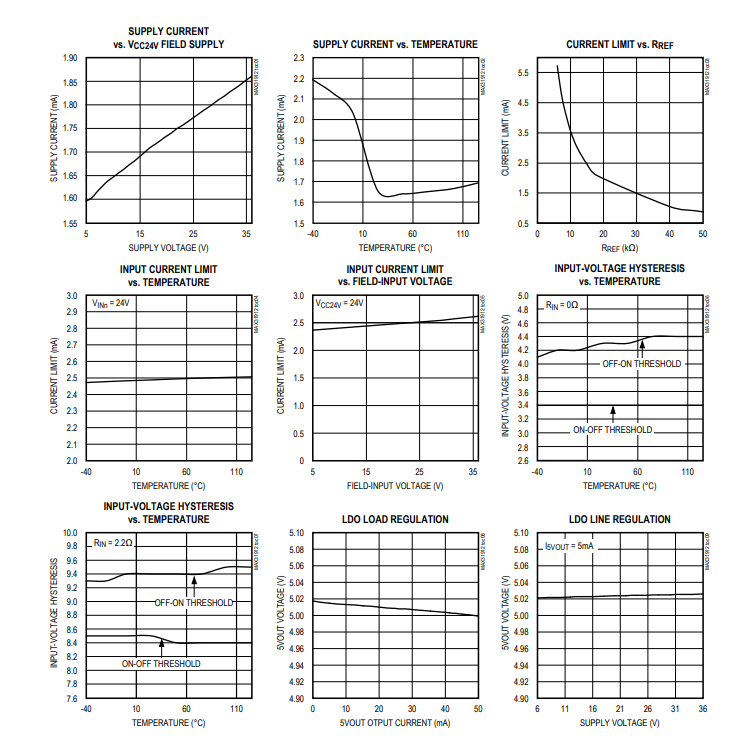

典型操作特性

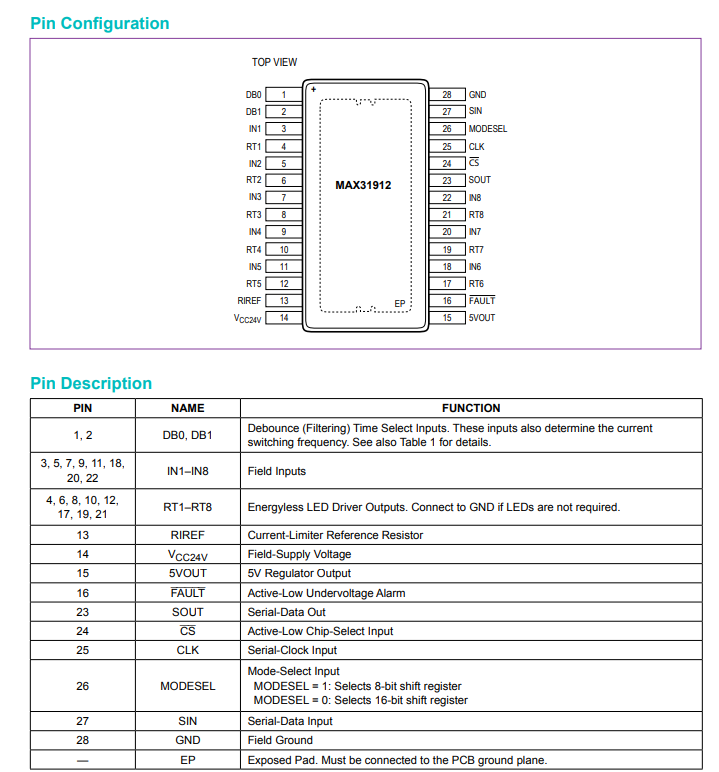

引腳配置描述

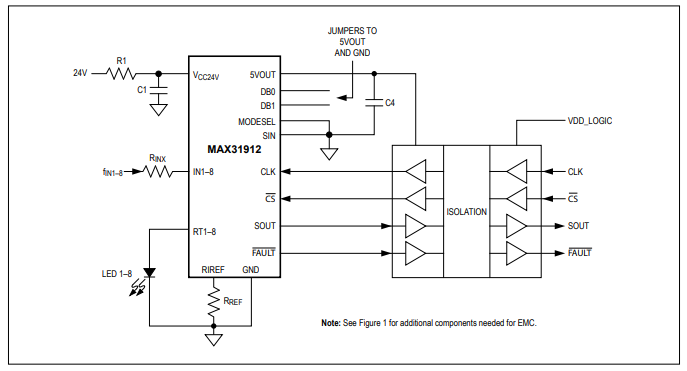

應用電路
