概述
MAX31914對傳感器和24V數字開關輸出進行電平轉換和調整，產生微控制器能夠接受的5V CMOS兼容信號，適用于工業過程控制和樓宇自動化應用。器件提供可編程邏輯控制器(PLC)數字輸入模塊的前端接口電路。

實現信號電平轉換、輸入限流及低通濾波一起。與傳統的分立電阻分壓方案相比，輸入限流顯著的降低的現現場電源的功耗。為實現同類中最低功耗，IC采用已申請專利的電路技術，在輸入限流的基礎上進一步降低了功耗。選擇片上低通濾波時，自動激活這種特殊的低功耗工作模式。

片上可選擇的低通濾波器可根據應用可對傳感器輸入隨便進行去抖和濾波。不選用濾波時，IC能夠檢測現場輸入0.75μs短的脈沖。

全部8路輸入通道均轉換為CMOS邏輯電平，通過8個輸出引腳并行輸出，用于直接或光隔離連接控制器ASIC或微處理器的接口。

片上5V穩壓器可以為外部光耦、數字隔離器或其它外部5V電路供電。

對于低成本應用，Maxim Integrated提供與該器件引腳兼容的版本MAX31915，后者不包括MAX31914中已申請專利的電流開關電路。
數據表：*附件：MAX31914超低功耗、八通道、工業數字輸入電平轉換器技術手冊.pdf

應用

• 可編程邏輯控制器(PLC)數字輸入模塊
• 可編程邏輯控制器(PLC)數字輸入模塊
• 過程自動化

特性

• 靈活的電源選項支持24V、12V和5V供電系統
  • 7V至36V較寬的現場工作電源范圍
  • 器件可選擇由邏輯側的5V電源供電
• 低功耗和低熱散
  • 極低的靜態電流
  • 極高精度和穩定的輸入限流器
  • 特殊的超低功耗工作模式，帶有開關限流器
• 可配置性支持寬范圍標準和定制應用
  • 可配置為IEC 61131-2輸入類型1、2和3或標準CMOS邏輯電平
  • 0.5mA至6mA可配置輸入限流
  • 可選擇輸入濾波和去抖0、25μs、0.75ms和3ms設置
• 高集成度減少BOM數量和電路板空間
  • 8路高壓輸入通道(最高36V)
  • 8路CMOS邏輯輸出，把所有輸入狀態同時快速地轉換給控制器
  • 內部5V穩壓器
  • 片上過熱指示
  • 內部現場電源電壓監測器
  • 所有輸入引腳具有較高的HBM ESD保護(15kV HBM)

框圖

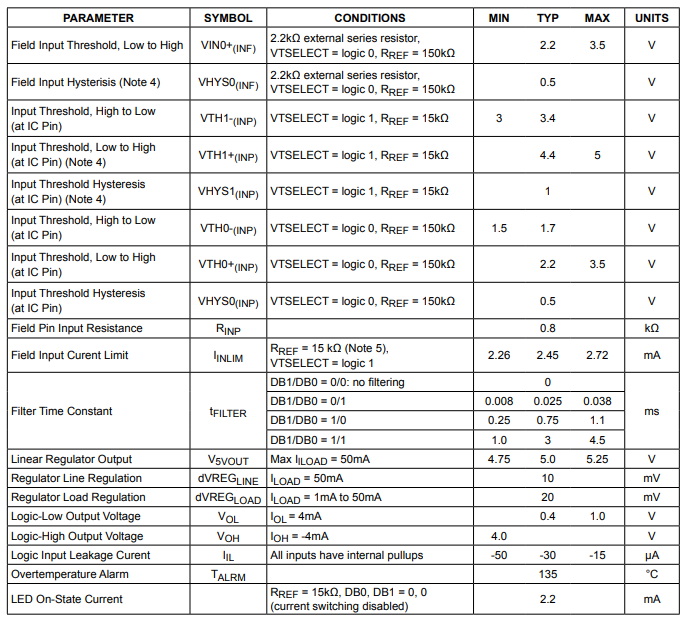

DC電氣特性

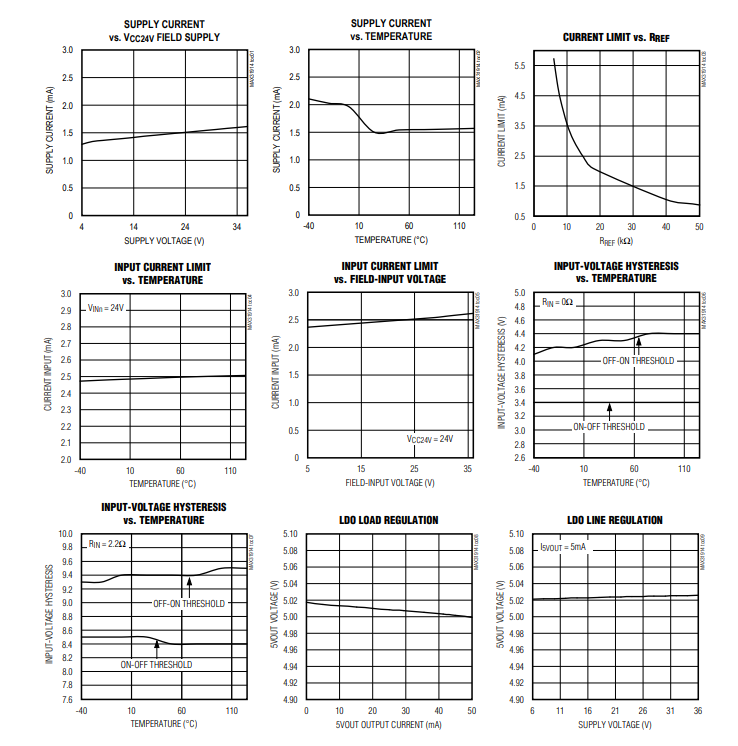

典型操作特性

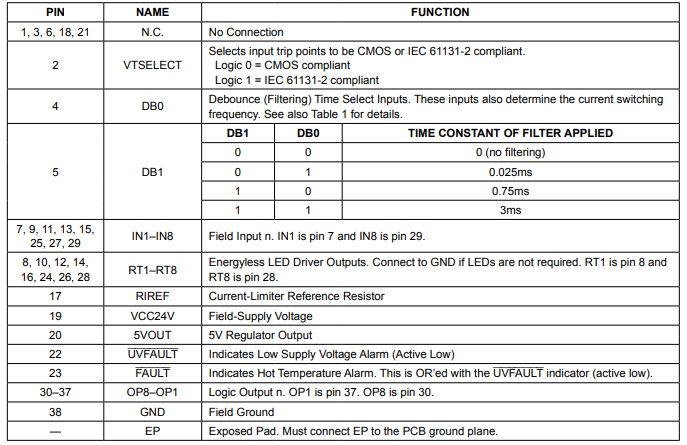

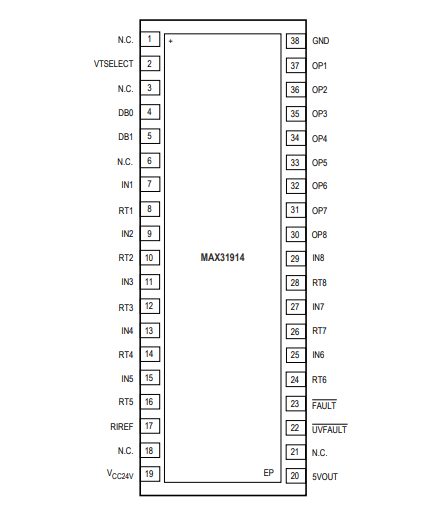

引腳配置描述

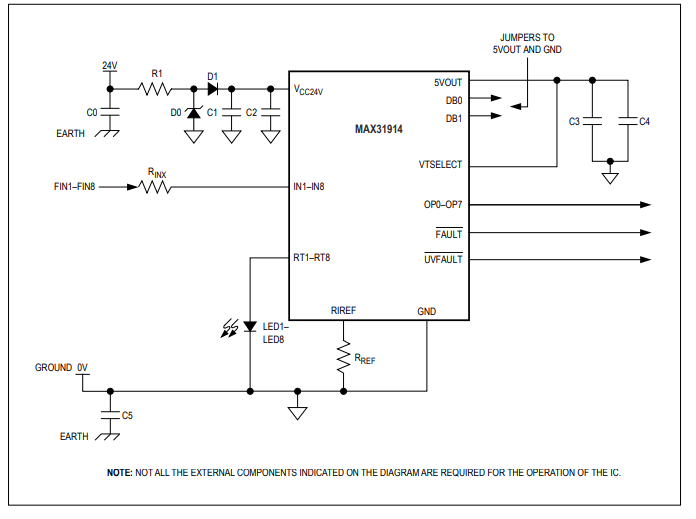

應用電路
