概述
MAX31913是一款工業接口串行器，對傳感器和24V數字開關輸出進行電平轉換、調理和串行化處理，產生微控制器能夠接受的5V CMOS兼容信號，適用于工業、過程控制和樓宇自動化應用。器件提供可編程邏輯控制器(PLC)數字輸入模塊的前端接口電路，內部集成了限流、低通濾波和通道串行化處理電路。與傳統的分立電阻分壓方案相比，輸入限流可有效降低現場電源總線的功耗。可選擇的片上低通濾波器靈活地對傳感器輸出進行去抖和濾波。片上串行器極大地減少了用于隔離的光耦數量。串行器具有堆棧功能，可對任意數量的輸入通道進行串行處理，并通過一個SPI兼容接口輸出。在任意輸入通道數量的條件下把所需要的光耦數量減小到3個。為了提高抗高頻噪聲和快速電氣瞬變干擾能力，器件可生成多位CRC校驗碼，每8位數據通過SPI口發送一次校驗碼。片上5V穩壓器可以為外部光耦、數字隔離器或其它外部5V電路供電。現場總線側的LED驅動器回收利用八路輸入的電流，提供輸入狀態視覺指示，不額外消耗任何電流或功耗。

對于超低功耗應用，為了達到最低熱耗，Maxim將推出引腳兼容的MAX31912，MAX31912采用已申請專利的電路技術，利用輸入限流進一步降低功耗。供貨狀況請與工廠聯系。
數據表：*附件：MAX31913八通道、工業數字輸入電平轉換器 串行器技術手冊.pdf

應用

• PLC數字輸入模塊
• 工業、樓宇和過程自動化
• 電機控制

特性

• 八個高壓輸入通道(最高36V)
• 可配置成IEC 61131-2輸入類型1、2、3
• 7V至36V較寬的工作電壓范圍
• 可選擇配置5V供電
• 可選擇輸入濾波和0ms至3ms去抖
• 可配置0.5mA至6mA輸入限流
• 所有輸入引腳具有較高的HBM ESD保護
• 集成8-1串行器，SPI接口
• 內部5V穩壓器
• 過熱指示
• 片上24V電源電壓監測
• 極低的靜態電流和功耗/散熱
• 可產生并發送多位CRC校驗碼，用于檢錯，提高與外部微處理器之間的數據傳輸可靠性
• 現場總線側的LED驅動器不消耗電能

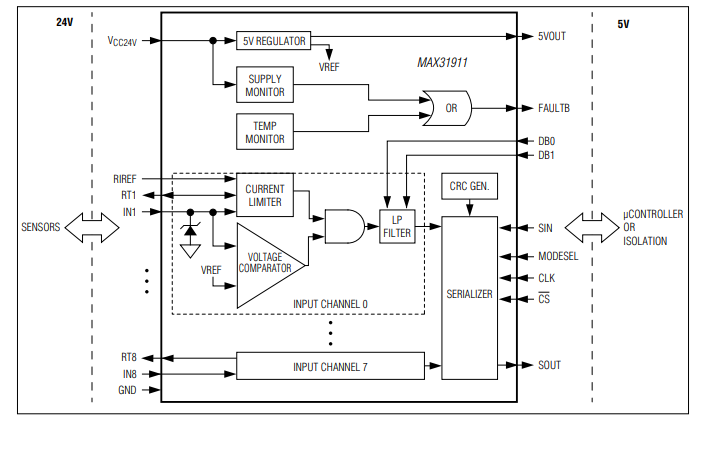

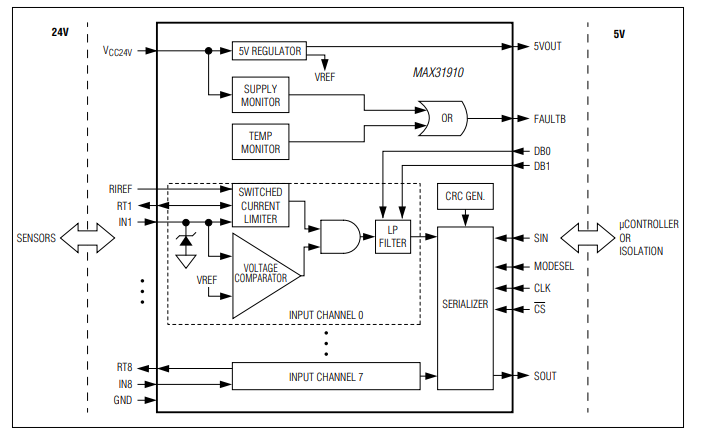

框圖

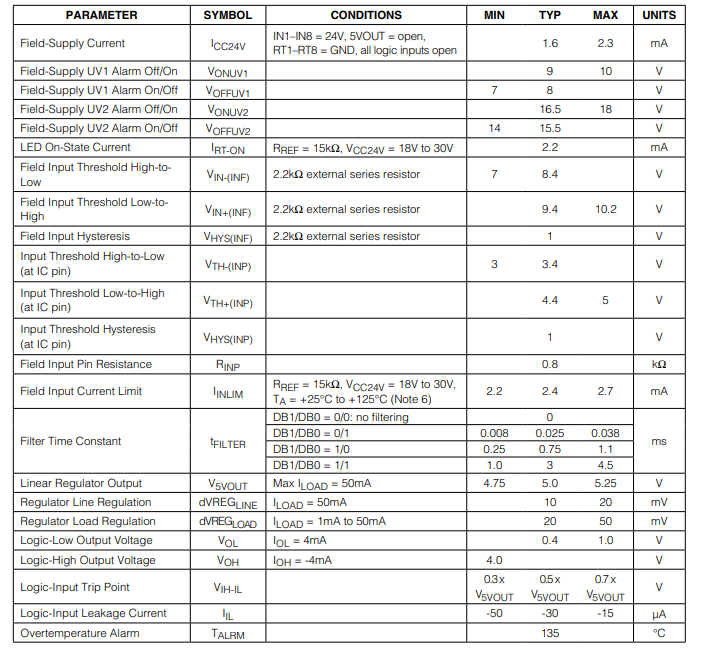

DC電氣特性

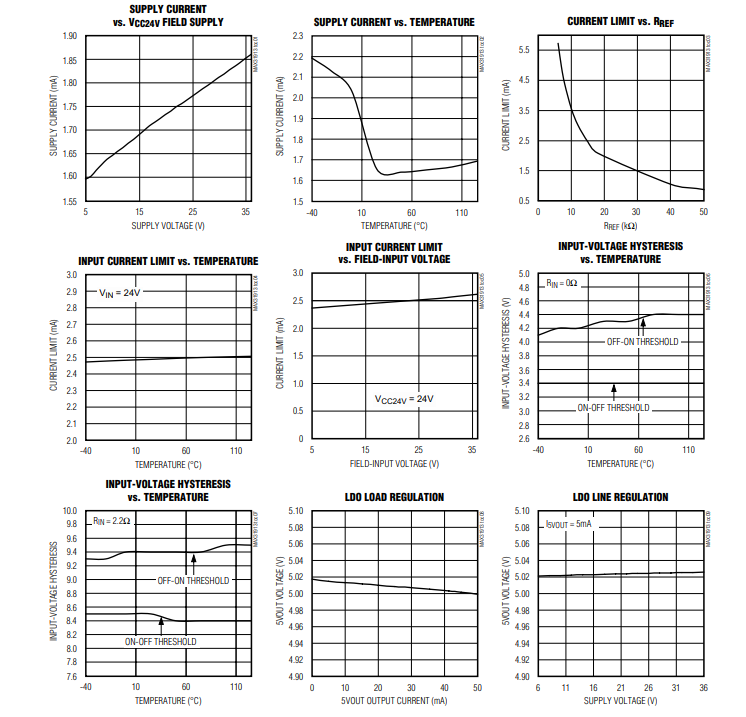

典型操作特性

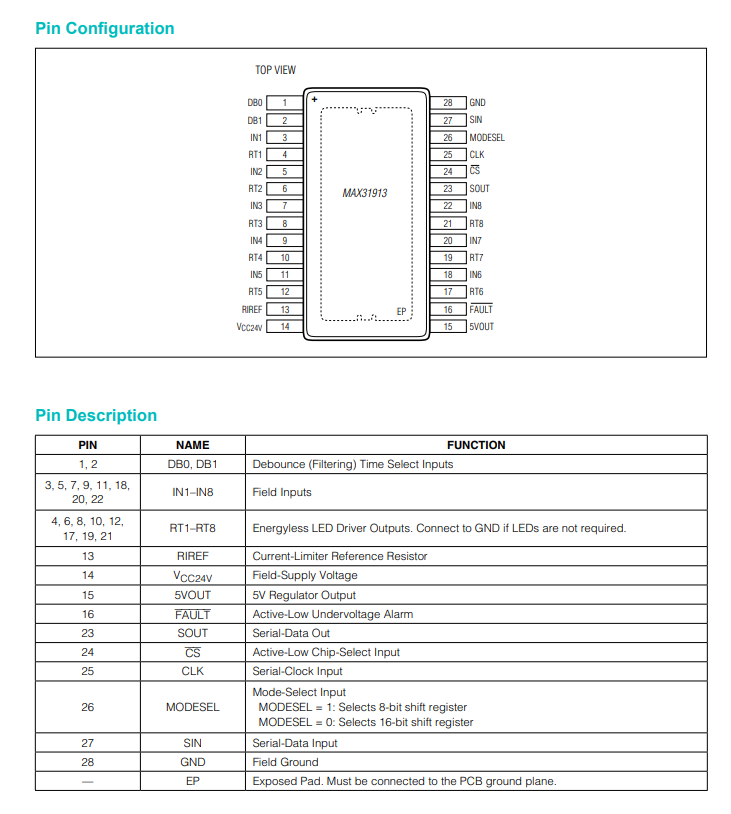

引腳配置描述

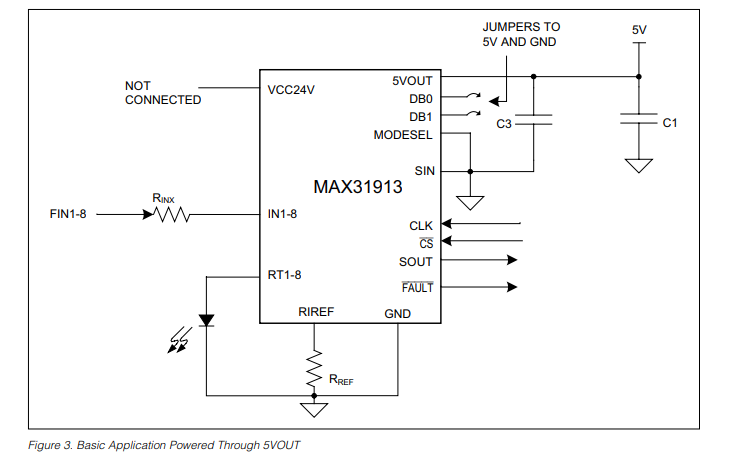

通過 5VOUT 引腳為器件供電

也可使用連接到 5VOUT 引腳的 5V 電源為器件供電。在這種情況下，不需要 24V 電源，且 VCC24V 電源必須保持未連接狀態（見圖 3）。

在此配置中，器件將始終指示出現欠壓（UV1 和 UV2），且故障引腳始終處于有效狀態（拉低）。由于電源電壓監控功能不可用，與電源電壓監控相關的故障將無法顯示。故障信息僅能通過 SPI 接口讀取。

這種配置的功耗和散熱較低，因為片上 5V 穩壓器已禁用。
